日標地下閘閥

內容摘要

ZD45W-10K不銹鋼日標地下閘閥也稱為傳動帽地下閘閥，是專為在地面下鋪設管路需要科學又簡單設計生產的。其開關簡單，開啟關閉用力很小。特別設計的傳動帽代替了傳統的手輪，體積更小，給施工日常使用都帶來很大的便利。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	日標地下閘閥
產品型號：	ZD45W-10K	閥體材質：	SCS13/SCS14
連接方式：	法蘭	公稱通徑：	DN50~DN300
驅動方式：	手動	適用介質：	水、氣、油品等
適用溫度：	0℃~120℃	公稱壓力：	10K
設計制造：	JIS B2071	結構長度：	JIS B2002
法蘭標準：	JIS B2220	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

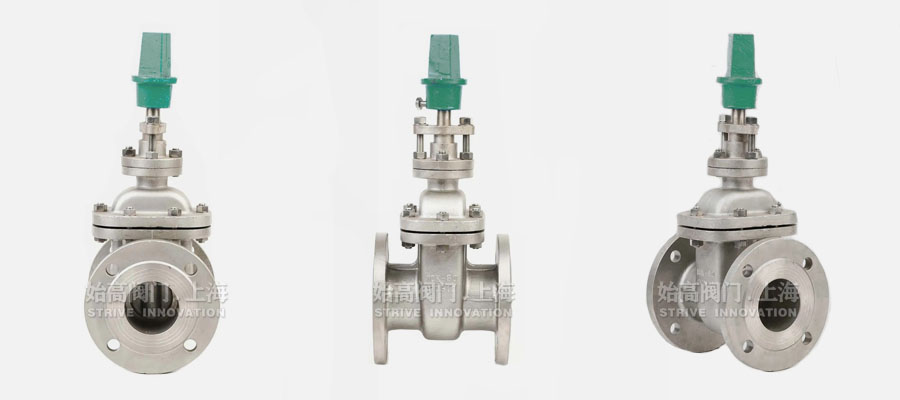

不銹鋼日標地下閘閥簡介

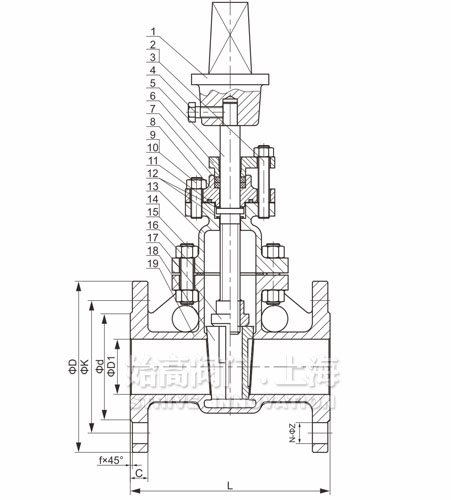

日標地下閘閥結構

不銹鋼日標地下閘閥的零部件材質

No.	零件名稱	材質	No.	零件名稱	材質
1	連接套	SCPH2	2	螺母	304
3	螺柱	304	4	螺釘	304
5	閥桿	304/316	6	填料壓蓋	SCS13
7	填料	PTFE	8	填料函	SCS13/SCS14
9	螺母	304	10	螺柱	304
11	O型圈	丁腈橡膠NBR	12	銅墊	黃銅
13	閥蓋	SCS13/SCS14	14	螺母	304
15	螺柱	304	16	密封墊	PTFE
17	閥桿螺母	黃銅	18	閘板	SCS13/SCS14
19	閥體	SCS13/SCS14	-	-	-

不銹鋼日標地下閘閥的主要外形和連接尺寸

日標地下閘閥尺寸

NPS	D1	d	K	D	f	C	N-Z	L
50A	50	100	120	155	2	16	4-19	178
80A	80	133	160	200	2	18	4-19	203
100A	100	153	180	220	2	18	8-19	229
150A	150	209	240	285	2	22	8-23	267
200A	200	264	295	340	2	22	8-23	292
250A	250	319	350	395	2	24	12-23	330
300A	300	367	400	445	3	24	12-23	356

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標地下閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
