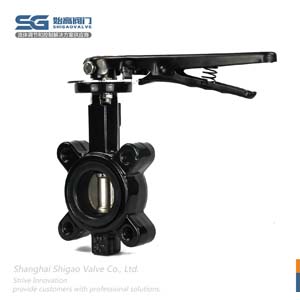

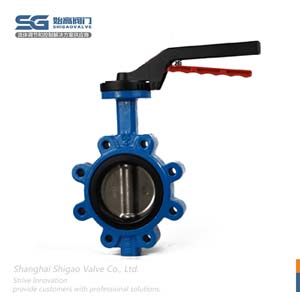

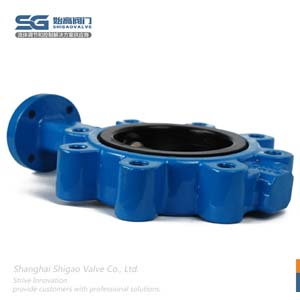

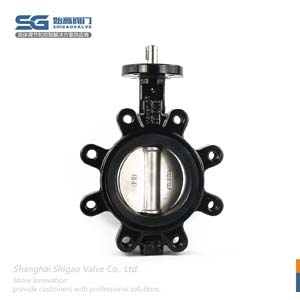

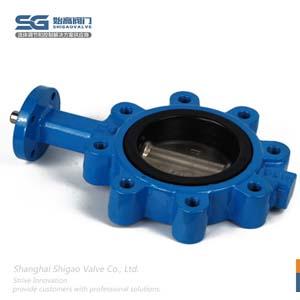

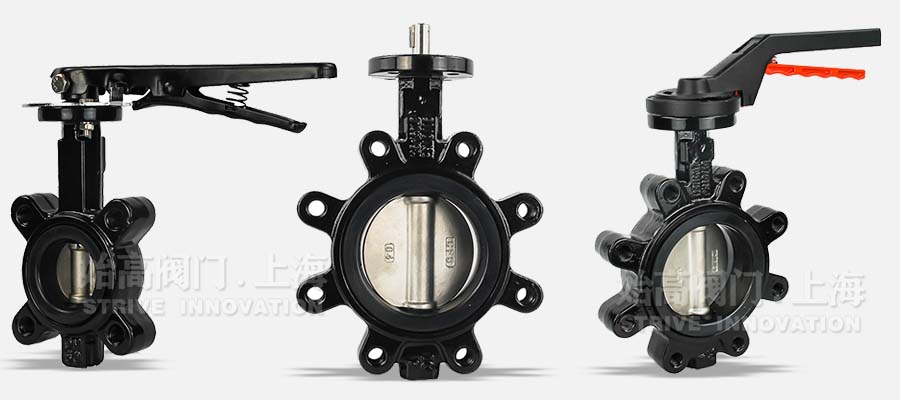

不銹鋼蝶閥LTD71X凸耳對夾蝶閥
| 內容摘要 |
LTD71X凸耳對夾蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。蝶板只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。處于完全開啟位置時，蝶板是介質流經閥體時阻力，因此通過該閥門所產生的壓力降很小。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
凸耳對夾蝶閥參數表
| 產品品牌： | 始高閥門 | 產品名稱： | 凸耳對夾蝶閥 |
| 產品型號： | LTD71X | 閥體材質： | 球墨鑄鐵QT450/碳鋼WCB/不銹鋼CF8/不銹鋼CF8M/不銹鋼CF3M |
| 連接方式： | 凸耳對夾式 | 公稱通徑： | DN50~DN600 |
| 驅動方式： | 手動 | 適用介質： | 水、氣、油 |
| 適用溫度： | -20℃~120℃ | 公稱壓力： | 1.0Mpa-1.6Mpa/10K/150LB |
| 設計制造： | GB/T 12238-2008；ISO 10631-1991；API598 | 結構長度： | GB/T 12221-2005；ISO 5752-1988 |
| 閥門檢驗： | GB/T 13927-2008；ISO 5208-1987 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
凸耳對夾蝶閥簡介
LTD71X凸耳對夾蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。蝶板只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。處于完全開啟位置時，蝶板是介質流經閥體時阻力，因此通過該閥門所產生的壓力降很小。凸耳對夾蝶閥結構簡單，性能優良，使用廣泛。該產品可安裝在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、城市給排水、冶煉、能源等系統中腐蝕性、非腐蝕性的氣體、液體、半流體、以及固體粉末管線和容器上作為調節和截流裝置使用。LT美標凸耳對夾蝶閥除通過兩面三刀組普通六角螺栓連接在兩管路之間外，還可以安裝在關斷(即單夾式)作為排空閥使用。
凸耳對夾蝶閥的結構特點
1、設計新穎、合理、結構特殊，重量輕，啟閉迅速。
2、操作力矩小，操作方便，省力靈巧。
3、可以任何位置安裝、維修方便。
4、密封件可以更換、密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕、使用壽命長等特點。
6、達到全部密封，氣體試驗泄漏為零。
7、選擇不同零部件材質，可適用多種介質。
凸耳對夾蝶閥的外形尺寸和連接尺寸
| DN | L | L1 | D | PN10 | PN16 | 150LB | 10K | D3 | H1 | H2 | H3 | ||||
| D1 | Z-d | D1 | Z-d | D1 | Z-d | D1 | Z-d | 法蘭號 | |||||||
| 50 | 42 | 220 | 52.9 | 125 | 4-M16 | 125 | 4-M16 | 120.6 | 4-5/8" | 120 | 4-M16 | F05 | 73 | 125 | 32 |
| 65 | 44.7 | 220 | 64.5 | 145 | 4-M16 | 145 | 4-M16 | 139.7 | 4-5/8" | 140 | 4-M16 | F05 | 82 | 136 | 32 |
| 80 | 45.2 | 255 | 78.8 | 160 | 8-M16 | 160 | 8-M16 | 152.4 | 4-5/8" | 150 | 8-M16 | F05 | 91 | 142 | 32 |
| 100 | 52.1 | 255 | 104 | 180 | 8-M16 | 180 | 8-M16 | 190.5 | 8-5/8" | 175 | 8-M16 | F07 | 104 | 163 | 32 |
| 125 | 54.4 | 290 | 123.3 | 210 | 8-M16 | 210 | 8-M16 | 215.9 | 8-3/4" | 210 | 8-M20 | F07 | 127 | 176 | 32 |
| 150 | 55.8 | 290 | 155.6 | 240 | 8-M20 | 240 | 8-M20 | 241.3 | 8-3/4" | 240 | 8-M20 | F07 | 138 | 197 | 32 |
| 200 | 60.6 | 340 | 202.5 | 295 | 8-M20 | 295 | 8-M20 | 298.5 | 8-3/4" | 290 | 12-M20 | F10 | 170 | 230 | 45 |
閥門金屬材質、非金屬材質、耐腐蝕耐溫選用表
| 材料 | 適用溫度 | 介質及適用程度 | 特征 | |||||||||||
| 淡水 | 海水 | 強堿 | 弱堿 | 強酸 | 弱酸 | 醇 | 空氣 | 蒸汽 | 油 | 食物 | ||||
| 閥座 | NBR | -23℃~93℃ | A | A | B | A | D | B | C | A | D | A | B | 抗油 |
| EPDM | -46℃~135℃ | A | A | A | A | C | A | B | A | A | C | A | 抗老化 | |
| NR | -20℃~85℃ | A | A | A | A | C | B | C | A | B | B | B | 高彈性 | |
| CR | -29℃~99℃ | A | B | A | A | D | C | C | A | D | D | B | 耐磨、抗老化 | |
| SI | -55℃~180℃ | A | B | D | B | D | B | B | A | A | C | C | 抗高溫 | |
| FPM | -23℃~200℃ | A | A | C | A | C | A | C | A | A | A | A | 防腐、抗高溫 | |
| PTFE | -20℃~180℃ | A | A | A | A | A | A | A | A | A | A | A | 防腐及化學介質 | |
| 蝶板 | 電鍍球鐵 | -30℃~350℃ | B | C | D | C | D | C | A | B | B | A | C | 抗熱 |
| PA | -30~100℃ | A | A | A | A | D | A | C | A | D | A | A | 防腐、抗堿性 | |
| PCR | -30℃~140℃ | A | A | A | A | A | A | A | A | C | A | A | 防腐、抗酸 | |
| PTFE | -20℃~180℃ | A | A | A | A | A | A | A | A | A | A | A | 防腐及化學介質 | |
| PFA | -20℃~180℃ | A | A | A | A | B | A | A | A | A | A | A | 防腐、抗高溫 | |
| 不銹鋼 | -252℃~316℃ | A | C | C | B | C | B | A | A | A | A | A | 防腐、抗高溫 | |
| 鋁青銅 | -212℃~232℃ | A | C | C | C | D | C | A | A | A | A | C | 抗熱、抗通常溫度 | |
| 鈦 | -196℃~550℃ | A | A | A | A | C | B | A | A | A | A | B | 防腐、抗高溫 | |
| 閥體 | 鑄鐵HT200 | -15℃~250℃ | A | D | C | D | C | A | A | A | A | A | C | 耐變形 |
| 鑄鐵QT450 | -30℃~350℃ | A | C | C | D | C | B | A | A | A | A | C | 耐腐蝕、耐變形 | |
| 鑄鋼WCB | -29℃~425℃ | A | D | D | D | D | D | A | A | A | A | C | 耐壓好 | |
| 不銹鋼 | -252℃~316℃ | A | C | C | B | C | B | A | A | A | A | A | 防腐、抗高溫 | |
| 鍛鋼A105 | -29℃~450℃ | A | D | D | D | D | D | A | A | A | A | C | 密度高、耐高壓 | |
| 高溫鋼 | -29℃~540℃ | A | D | C | D | D | D | A | A | A | A | C | 密度高、耐高壓 | |
| 低溫鋼 | -196℃~345℃ | A | D | D | C | D | D | A | A | A | A | C | 耐低溫 | |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的LTD71X凸耳對夾蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
