凸耳式蝶閥

凸耳式蝶閥摘要

D371X蝸輪對夾蝶閥由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿、渦輪頭組成。該蝶閥結構簡單，性能優良，使用廣泛。該產品可安裝在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、城市給排水、能源等系統中腐蝕性、非腐蝕性的氣體、液體、半流體、以及固體粉末管線和容器上作截流裝置使用。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	凸耳式蝶閥
產品型號：	LTD71X	閥體材質：	球墨鑄鐵QT450/碳鋼WCB/不銹鋼CF8/不銹鋼CF8M/不銹鋼CF3M
連接方式：	凸耳式	公稱通徑：	DN40~DN1200
驅動方式：	手動	適用介質：	水、氣、油
適用溫度：	-20℃~120℃	公稱壓力：	1.0Mpa-1.6Mpa
表面處理：	環氧樹脂涂層	閥板材質：	球墨鑄鐵/304不銹鋼/316不銹鋼/鋁青銅
閥桿材質：	304不銹鋼/316不銹鋼/416不銹鋼	閥座材質：	丁腈橡膠NBR/三元乙丙EPDM/氟橡膠FPM
設計制造：	GB/T 12238-2008；ISO 10631-1991；API598	結構長度：	GB/T 12221-2005；ISO 5752-1988
閥門檢驗：	GB/T 13927-2008；ISO 5208-1987	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

一、產品概述

凸耳式蝶閥結構簡單，性能優良，使用廣泛。該產品可安裝在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、城市給排水、冶煉、能源等系統中腐蝕性、非腐蝕性的氣體、液體、半流體、以及固體粉末管線和容器上作為調節和截流裝置使用。通過選用不同材質的閥板和密封座，以及板、軸通過無銷連接可用于更惡劣的工況，如脫硫、真空、海水淡化系統等。凸耳對夾式蝶閥可實現閥門的下游管線及設備在線修復，并且該閥可實現閥門的下游管線及設備在線修復。

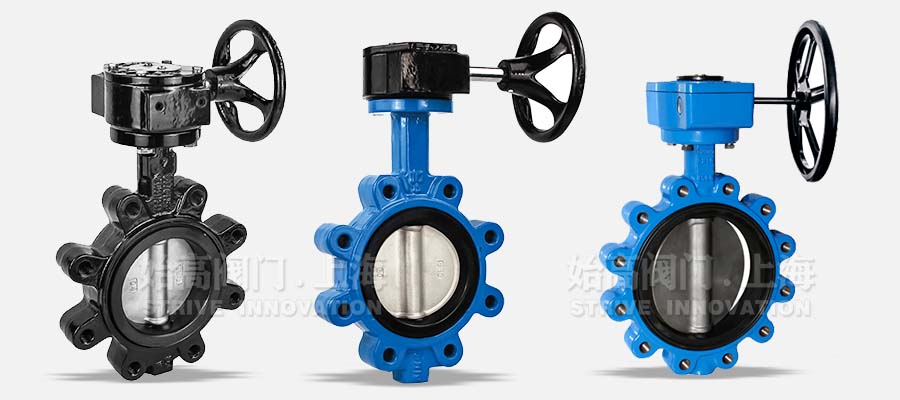

凸耳式蝶閥實物圖

二、相關特點

1、設計新穎、合理、結構特殊、重量輕，啟閉迅速。

2、操作力矩小，操作方便，省力靈巧。

3、可以任何位置安裝、維修方便。

4、密封件可以更換、密封性能可靠達到雙向密封零泄漏。

5、密封材料耐老化、耐腐蝕、使用壽命長等特點。

6、達到全部密封，氣體試驗泄漏為零。

7、選擇不同零部件材質，可適用多種介質。

三、外形尺寸表

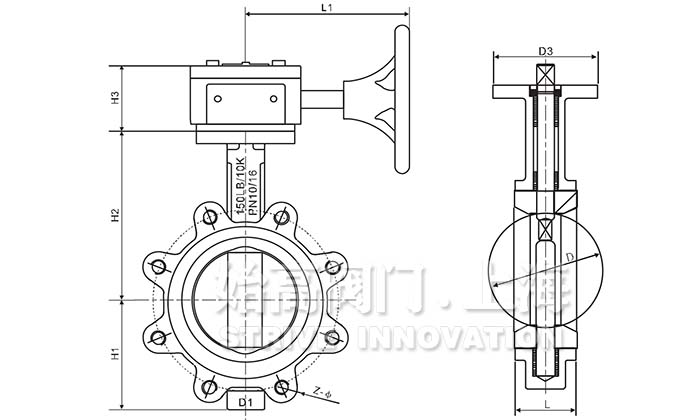

凸耳式蝶閥外形尺寸

DN	L	L1	D	PN10		PN16		150LB		10K		D3	H1	H2	H3
DN	L	L1	D	D1	Z-d	D1	Z-d	D1	Z-d	D1	Z-d	法蘭號	H1	H2	H3
50	42	160	52.9	125	4-M16	125	4-M16	120.6	4-5/8"	120	4-M16	F05	73	125	60
65	44.7	160	64.5	145	4-M16	145	4-M16	139.7	4-5/"	140	4-M16	F05	82	136	60
80	45.2	160	78.8	160	8-M16	160	8-M16	152.4	4-5/8"	150	8-M16	F05	91	142	60
100	52.1	160	104	180	8-M16	180	8-M16	190.5	8-5/8"	175	8-M16	F07	104	163	60
125	54.4	160	123.3	210	8-M16	210	8-M16	215.9	8-3/4"	210	8-M20	F07	127	176	60
150	55.8	160	155.6	240	8-M20	240	8-M20	241.3	8-3/4"	240	8-M20	F07	138	197	60
200	60.6	210	202.5	295	8-M20	295	8-M20	298.5	8-3/4"	290	12-M20	F10	170	230	72
250	65.6	210	250.5	350	12-M20	355	12-M24	362	12-7/8"	355	12-M22	F10	204	261	72
300	77	210	301.6	400	12-M20	410	12-M24	432	12-7/8"	400	16-M22	F10/12	241	294	75
350	76.5	210	333.3	460	16-M20	470	16-M24	476	12-1"	445	16-M22	F10/12	263	335	75
400	86.5	320	389.6	515	16-M24	525	16-M27	540	16-1"	510	16-M24	F14/16	309	400	126
450	105.6	320	440.5	565	20-M24	585	20-M27	578	16-1 1/8"	565	20-M24	F14/16	328	420	126
500	132	320	491.6	620	20-M24	650	20-M30	635	20-1 1/8"	620	20-M24	F14/16	361	480	126
600	152	340	592.5	725	20-M27	770	20-M33	749.5	20-1 1/4"	730	24-M30	F16	459	560	127
700	163	380	695	840	24-M27	840	28-M33	864	28-1 1/4"	840	24-M30	F25	520	624	167
800	188	380	794.7	950	24-M30	950	24-M36	978	28-1 1/2"	950	28-M30	F25	590	680	167
900	203	400	864.7	1050	28-M30	1050	24-M30	1086	32-1 1/2"	1050	28-M30	F25	656	720	193
1000	216	400	965	1160	28-M33	1170	28-M36	1200	36-1 1/2"	1160	28-M36	F25	720	800	193
1200	276	450	1158	1380	32-M36	1390	28-M39	1422	44-1 1/2"	1380	32-M36	F30	844	941	-
