溝槽式蝶閥

內容摘要

溝槽式蝶閥(卡簧蝶閥)是引進美國和德國同類產品而設計制造的一種新型連接閥門。它具有開合快速、簡易、安全，不受安裝場地限制、便于管道與閥門的維修保養，有隔板隔音與一定范圍內克服管道連接同軸產生的偏差�？山鉀Q溫差所產生熱脹冷縮等優點。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

溝槽式蝶閥參數表

產品品牌：	始高閥門	產品名稱：	溝槽式蝶閥
產品型號：	D81X/D381X	閥體材質：	球墨鑄鐵QT450
連接方式：	溝槽式	公稱通徑：	DN40~DN250
驅動方式：	手動	適用介質：	水、氣、油
適用溫度：	0℃~80℃	公稱壓力：	0.6Mpa-1.6Mpa
設計制造：	GB/T 12238-2008	結構長度：	GB/T 12221-2005
閥門檢驗：	GB/T 13927-2008	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

溝槽式蝶閥簡介

溝槽式蝶閥(卡簧蝶閥)是引進美國和德國同類產品而設計制造的一種新型連接閥門。它具有開合快速、簡易、安全，不受安裝場地限制、便于管道與閥門的維修保養，有隔板隔音與一定范圍內克服管道連接同軸產生的偏差。可解決溫差所產生熱脹冷縮等優點。該閥門是一種橡膠密封蝶閥，廣泛應用于電力、水力、冶金、化工、城建等行業的給排水管道系統，作為控制介質流量的啟閉及調節裝置。

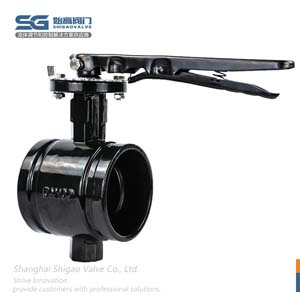

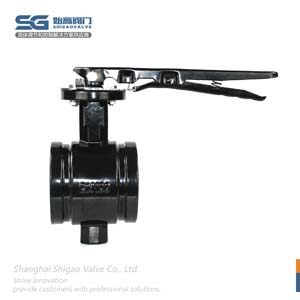

溝槽手柄蝶閥，具有安裝迅速、簡易可靠、重量輕、操作靈活、維修方便等到優點。手柄溝槽蝶閥既有良好密封性，又具備與管件連接所希求的快捷性，是采用國外技術及順航多次改進設計。溝槽手柄蝶閥的手柄與安裝在閥體上的流量牌相互配合，來控制流體的流量。閥體采用球墨鑄鐵鑄造而成。廣泛應用于給排水、消防、石油、化工、醫藥、鋼鐵等管路上作為截斷或調節之用。

手柄溝槽蝶閥整體設計新穎獨特，比例協調，實用性強，閥門兩端用卡箍連接于流體管道中，與以往的法蘭連接或?qū)A連接相比，大大節省了制造材料，遵循我國節能減排戰略方針政策。安裝方便、快捷、牢固可靠等等。手柄溝槽蝶閥具有安裝快速、簡易、安全、可靠、不受安裝場地限制、便于管道與閥門的維修保養，有隔振隔音與一定的角度范圍內有克服管道連接不同軸而產生仿差，解決溫差所產生熱脹冷縮。該手柄溝槽蝶閥密封性能可靠、不受介質注射限制（雙向密封，過流面積大、流阻系數小、流通能力大）。蝶板采用整體包膠抗老化抗輻射、經久耐用等優點。

溝槽式蝶閥的結構特點

溝槽式碟閥結構緊湊、體積小、重量輕、操作靈活、維修方便。
密封性能可靠、不受介質注射限制（雙向密封）。
過流面積大、流阻系數小、流通能力大。
碟板采用整體包膠抗老化抗輻射、經久耐用。
溝槽蝶閥可以安裝在空間任意位置管路上。

溝槽式蝶閥的外形尺寸和連接尺寸

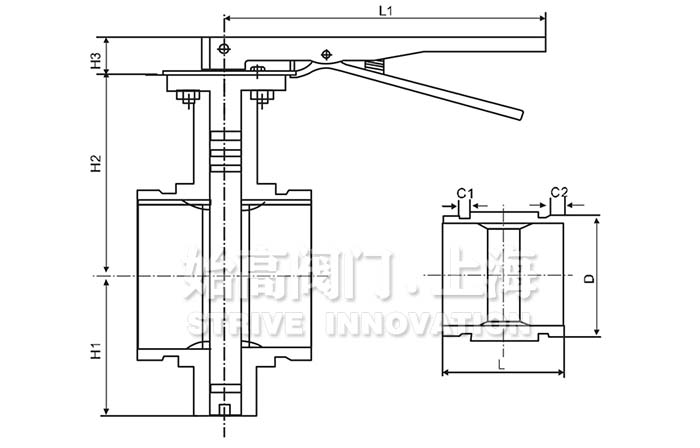

手柄溝槽式蝶閥外形尺寸

DN	L	D	C1	C2	H2	H1	L1	H3	L
50	92	60	8	16	100	53	266.7	32	52
65	102	76	8	16	108	61	266.7	32	52
80	102	89	8	16	114	68	266.7	32	52
100	116	114	10	16	136	85	266.7	32	52
125	125	141	10	16	162	99	266.7	32	52
150	125	165	10	16	174	111	266.7	32	52
200	138	219	11	19	230	145	359	50	75.2

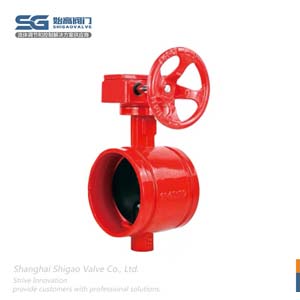

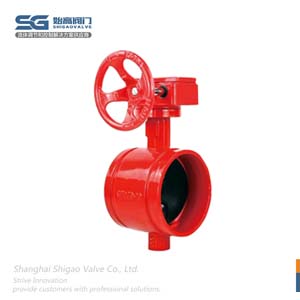

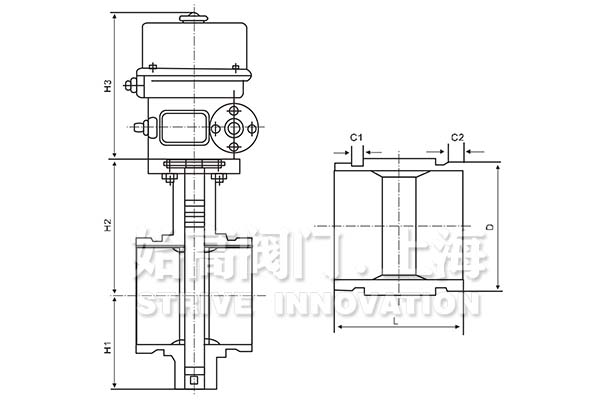

蝸輪溝槽式蝶閥外形尺寸

DN	L	D	H2	H1	H3	C1	C2
50	92	60	100	53	150	8	16
65	105	76	106	57	150	8	16
80	106	89	122	74	150	8	16
100	121	114	138	87	150	10	16
125	129	141	148	94	150	10	16
150	154	165	154	103	150	10	16
200	191	219	206	140	150	11	19
250	191	273	230	190	150	13	19

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的溝槽式蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
