| 加長桿蝶閥摘要 |
D371X加長桿蝶閥適用于水、油品及酸類腐蝕性的介質，廣泛應用于城市煤氣、城市天然氣、城市石油等管道運輸過程中。特別是當管道鋪設在地表，使用普通的蝶閥無法對其進行操作的情況下，都會使用加長桿蝶閥。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 加長桿蝶閥 |
| 產品型號： | D371X/D341X/D71X/D41X | 閥體材質： | 球墨鑄鐵QT450/碳鋼WCB/不銹鋼CF8/不銹鋼CF8M/不銹鋼CF3M |
| 連接方式： | 對夾式/法蘭式 | 公稱通徑： | DN40~DN1200 |
| 驅動方式： | 手動 | 適用介質： | 水、氣、油 |
| 適用溫度： | -20℃~120℃ | 公稱壓力： | 1.0Mpa-1.6Mpa |
| 表面處理： | 環氧樹脂涂層 | 閥板材質： | 球墨鑄鐵 |
| 閥桿材質： | 304不銹鋼/316不銹鋼/416不銹鋼 | 閥座材質： | 丁腈橡膠NBR/三元乙丙EPDM/氟橡膠FPM |
| 設計制造： | GB/T 12238-2008；ISO 10631-1991；API598 | 結構長度： | GB/T 12221-2005；ISO 5752-1988 |
| 閥門檢驗： | GB/T 13927-2008；ISO 5208-1987 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
一、產品概述
D371X加長桿蝶閥適用于水、油品及酸類腐蝕性的介質，廣泛應用于城市煤氣、城市天然氣、城市石油等管道運輸過程中。特別是當管道鋪設在地表，使用普通的蝶閥無法對其進行操作的情況下，都會使用加長桿蝶閥。
加長桿蝶閥有加長桿手柄蝶閥和加長桿蝸輪蝶閥，跟普通對夾蝶閥有相同的特點，結構很簡單，重量輕，可以在任何位置安裝，維修起來也很方便。而加長桿的蝶閥有特殊的用途，主要適用于地下管道閥門或不易接近的閥門用于加長傳動裝置使用。橡膠材質膠套讓該閥門適用于化工、石化、冶煉等行業中空氣、水、污水、蒸汽、油品等弱酸弱堿的介質流通。
二、相關特點
1、設計新穎、合理，結構獨特，重量輕，啟閉迅速。
2、操作力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕，使用壽命長。

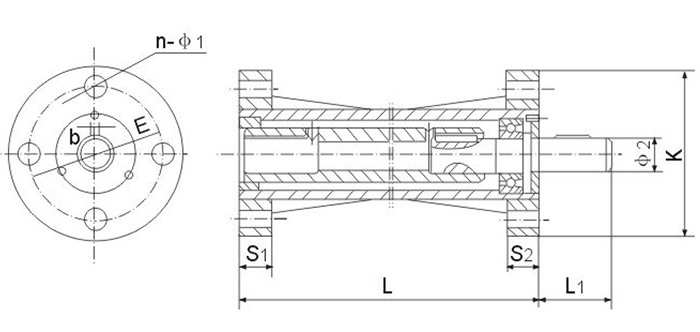

三、外形尺寸表
| mm | K | E | Φ2 | L | L1 | S1 | S2 | b | n-Φ1 | 鍵長 |
| 50 | 77 | 57.15 | 12.7 | 0-10000 | 32 | 15 | 15 | 3 | 4-Φ6.7 | 16 |
| 65 | 77 | 57.15 | 12.7 | 0-10000 | 32 | 15 | 15 | 3 | 4-Φ6.7 | 16 |
| 80 | 77 | 57.15 | 12.7 | 0-10000 | 32 | 15 | 15 | 3 | 4-Φ6.7 | 16 |
| 100 | 92 | 69.85 | 15.8 | 0-10000 | 32 | 15 | 15 | 5 | 4-Φ10.3 | 19 |
| 125 | 92 | 69.85 | 19.05 | 0-10000 | 32 | 15 | 15 | 5 | 4-Φ10.3 | 19 |
| 150 | 92 | 69.85 | 19.05 | 0-10000 | 32 | 15 | 15 | 5 | 4-Φ10.3 | 19 |
| 200 | 115 | 88.9 | 22.2 | 0-10000 | 45 | 16 | 16 | 5 | 4-Φ14.3 | 19 |
| 250 | 115 | 88.9 | 28.6 | 0-10000 | 45 | 16 | 16 | 8 | 4-Φ14.3 | 28 |
| 300 | 140 | 107.95 | 31.8 | 0-10000 | 45 | 18 | 18 | 8 | 4-Φ14.3 | 28 |
| 350 | 140 | 107.95 | 31.8 | 0-10000 | 45 | 18 | 18 | 8 | 4-Φ14.3 | 28 |
| 400 | 197 | 158.75 | 33.34 | 0-10000 | 51 | 19 | 19 | 10 | 4-Φ20.6 | 50 |
| 450 | 197 | 158.75 | 38 | 0-10000 | 51 | 19 | 19 | 10 | 4-Φ20.6 | 50 |
| 500 | 197 | 158.75 | 41.15 | 0-10000 | 64 | 19 | 19 | 10 | 4-Φ20.6 | 50 |
| 600 | 276 | 215.9 | 50.65 | 0-10000 | 70 | 20 | 20 | 16 | 4-Φ22.2 | 63 |
| 700 | 308 | 254 | 55 | 0-10000 | 66 | 23 | 23 | 16 | 8-Φ18 | 63 |
| 800 | 308 | 254 | 55 | 0-10000 | 66 | 23 | 23 | 16 | 8-Φ18 | 63 |
四、應用
加長桿蝶閥其適用于水、蒸氣、油品及酸類腐蝕性的流質，廣泛應用于城市煤氣、城市天然氣、城市石油等管道運輸過程中。特別是當管道鋪設在地表，使用普通的蝶閥無法對其進行操作的情況下，都會使用加長桿蝶閥。將加長桿蝶閥安裝在管道上，大大方便了工作人員對于蝶閥的啟閉工作。加長桿蝶閥閥體結構有軟密封和硬密封之分。
五、閥門金屬材質、非金屬材質、耐腐蝕耐溫選用表
| 材料 | 適用溫度 | 介質及適用程度 | 特征 | |||||||||||
| 淡水 | 海水 | 強堿 | 弱堿 | 強酸 | 弱酸 | 醇 | 空氣 | 蒸汽 | 油 | 食物 | ||||
| 閥座 | NBR | -23℃~93℃ | A | A | B | A | D | B | C | A | D | A | B | 抗油 |
| EPDM | -46℃~135℃ | A | A | A | A | C | A | B | A | A | C | A | 抗老化 | |
| NR | -20℃~85℃ | A | A | A | A | C | B | C | A | B | B | B | 高彈性 | |
| CR | -29℃~99℃ | A | B | A | A | D | C | C | A | D | D | B | 耐磨、抗老化 | |
| SI | -55℃~180℃ | A | B | D | B | D | B | B | A | A | C | C | 抗高溫 | |
| FPM | -23℃~200℃ | A | A | C | A | C | A | C | A | A | A | A | 防腐、抗高溫 | |
| PTFE | -20℃~180℃ | A | A | A | A | A | A | A | A | A | A | A | 防腐及化學介質 | |
| 蝶板 | 電鍍球鐵 | -30℃~350℃ | B | C | D | C | D | C | A | B | B | A | C | 抗熱 |
| PA | -30~100℃ | A | A | A | A | D | A | C | A | D | A | A | 防腐、抗堿性 | |
| PCR | -30℃~140℃ | A | A | A | A | A | A | A | A | C | A | A | 防腐、抗酸 | |
| PTFE | -20℃~180℃ | A | A | A | A | A | A | A | A | A | A | A | 防腐及化學介質 | |
| PFA | -20℃~180℃ | A | A | A | A | B | A | A | A | A | A | A | 防腐、抗高溫 | |
| 不銹鋼 | -252℃~316℃ | A | C | C | B | C | B | A | A | A | A | A | 防腐、抗高溫 | |
| 鋁青銅 | -212℃~232℃ | A | C | C | C | D | C | A | A | A | A | C | 抗熱、抗通常溫度 | |
| 鈦 | -196℃~550℃ | A | A | A | A | C | B | A | A | A | A | B | 防腐、抗高溫 | |
| 閥體 | 鑄鐵HT200 | -15℃~250℃ | A | D | C | D | C | A | A | A | A | A | C | 耐變形 |
| 鑄鐵QT450 | -30℃~350℃ | A | C | C | D | C | B | A | A | A | A | C | 耐腐蝕、耐變形 | |
| 鑄鋼WCB | -29℃~425℃ | A | D | D | D | D | D | A | A | A | A | C | 耐壓好 | |
| 不銹鋼 | -252℃~316℃ | A | C | C | B | C | B | A | A | A | A | A | 防腐、抗高溫 | |
| 鍛鋼A105 | -29℃~450℃ | A | D | D | D | D | D | A | A | A | A | C | 密度高、耐高壓 | |
| 高溫鋼 | -29℃~540℃ | A | D | C | D | D | D | A | A | A | A | C | 密度高、耐高壓 | |
| 低溫鋼 | -196℃~345℃ | A | D | D | C | D | D | A | A | A | A | C | 耐低溫 | |
