D363H對焊硬密封蝶閥

產品信息
產品型號：D363H	021-31261651
產品口徑：DN100-DN600	m.hsbf-brake.com
產品壓力：1.0MPa-4.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、對焊硬密封蝶閥概述

D363H對焊三偏心硬密封蝶閥采用焊接結構，使閥門與管道平面達到永久性的零泄漏，此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥，對管道和保溫包扎帶來了很大的方便和美觀。

二、對焊硬密封蝶閥的特點

1、采用三偏心密封結構，閥座蝶板幾乎無摩擦，具有越關越緊的密封功能。
2、密封圈采用不銹鋼制成，具有金屬硬密封和彈性密封的雙重優點，在高溫的情況下均具有優良的密封性能，具有耐腐蝕，使用壽命長。
3、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
4、具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。

三、對焊硬密封蝶閥參數表

公稱通徑：DN100-DN1600	公稱壓力：1.0MPa-4.0MPa	適用介質：水、蒸汽等
適用溫度：-10℃-425℃	閥體材質：碳鋼、不銹鋼	操作方式：手柄、蝸輪
設計與制造標準：GB/T12238-89	結構長度標準：GB/T12221-89	連接法蘭標準：GB/T9113-88

四、三偏心原理

對焊三偏心硬密封蝶閥原理圖

1、偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
2、偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
3、偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

五、零件材質

序號	零件名稱	碳鋼	不銹鋼	低溫鋼
1	底蓋螺釘	8.8/B7	B8	B8/L7
2	底蓋	A105	304	304/LF2
3	墊片	304+石墨	304+石墨	304+石墨
4	卡環	1035	304	304
5	下軸套	SF-1	SF-1S/C95200	SF-1S/C95200
6	閥體	WCB	CF8	LCB/LC1
7	密封圈	304+石墨	304+石墨	304+石墨
8	壓板	A105	304	304/LF2
9	壓板螺釘	8.8/B7	B8	B8/L7
10	上軸套	SF-1	SF-1S/C95200	SF-1S/C95200
11	填料	柔性石墨	柔性石墨	柔性石墨
12	壓蓋螺柱	8.8/B7	B8	B8/L7
13	填料壓蓋	WCB	CF8	CF8/LF2
14	支架	WCB	WCB/CF8	WCB/CF8
15	閥桿	410/420	304/17-4PH	410/17-4PH
16	蝶板	WCB	CF8	LCB/LC1
17	銷軸	410/420	304/17-4PH	410/17-4PH

六、型號編制

對焊三偏心硬密封蝶閥型號編織圖

七、對焊硬密封蝶閥尺寸表

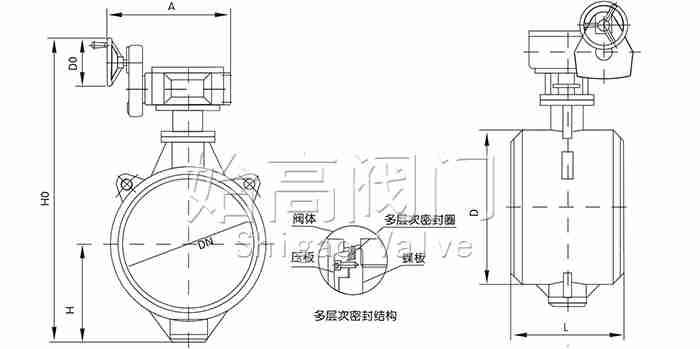

對焊三偏心硬密封蝶閥尺寸圖

DN	L	D	D0	H	H0	A
100	190	110	157	100	376	194
125	200	135	205	113	410	268
150	210	161	205	130	468	268
200	230	222	205	205	586	268
250	250	278	235	235	638	306
300	270	330	235	275	734	306
350	290	382	296	309	827	416
400	310	432	296	346	924	416

八、應用

對焊三偏心硬密封蝶閥附件圖1
對焊三偏心硬密封蝶閥附件圖2

對焊三偏心硬密封蝶閥被廣泛地應用到冶金、鋼鐵、電力、石油、化工、供熱、空氣、煤氣、可燃?xì)怏w、市政供水以及給排水等腐蝕性介質的管道上，作為截止或調節介質流量使用。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的D363H對焊硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
