氣動軟密封中線蝶閥

內容摘要

D671X氣動軟密封中線蝶閥采用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理學特性，適用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化物質。廣泛應用于給排水、污水、建筑、空調、石油

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動軟密封中線蝶閥參數表

產品品牌：	始高閥門	產品名稱：	氣動軟密封中線蝶閥
產品型號：	D671X	閥體材質：	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
連接方式：	對夾連接	適用壓力：	PN10 PN16
公稱通徑：	DN50~DN1200	驅動方式：	氣動
適用介質：	空氣、水、污水、蒸氣、煤氣、油品等	適用溫度：	0℃-120℃
設計標準：	GB/T12238-1989	法蘭連接：	GB/T9113.1-2000；GB/T9115.1-2000；JB78
結構長度：	GB/T12221-1989	壓力試驗：	GB/T13927-2000；JB/T9092-1999
執行器形式：	AT氣動執行器/AW氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關型、智能調節型	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

閥門概述Product introduction

D671X氣動軟密封中線蝶閥采用中線型設計，其閥門主要結構由閥體、閥瓣、閥座、閥桿及傳動操作機構等部件組成，閥座采用可脫卸構造，并可根據不同介質的物理學特性，適用相應的耐高溫、耐低溫、耐腐蝕、耐光、耐老化物質。廣泛應用于給排水、污水、建筑、空調、石油、化工、食品、醫藥、等系統流體管線上作調節和截流裝置。

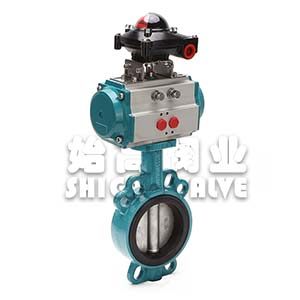

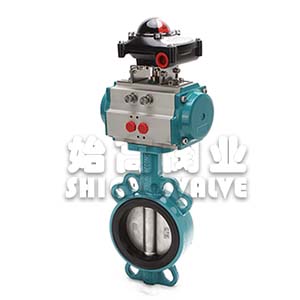

氣動軟密封中線蝶閥是由氣動執行器和軟密封中線蝶閥組成。是用隨閥桿轉動的圓形蝶板做啟閉性，以實現啟用動作的氣動閥門主要做截斷閥使用，亦可設計成具有調節或段閥兼調節的功能，目前蝶閥在低壓大中口徑管道上的使用越來越多，其主要優點是結構簡單，體積小重量輕，造價低，該特點很顯著，安裝在高空暗道，經過二位三通（或者二位五通）電磁閥控制操作方便，也可以調節流量介質。

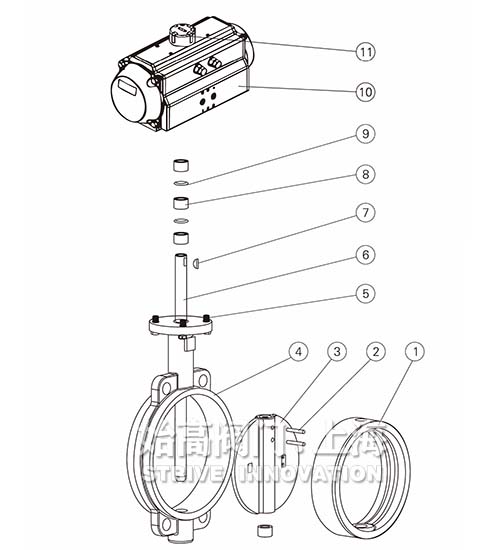

主要零部件材質Material of main parts

氣動軟密封中線蝶閥零部件

序號	名稱	材質Z	材質C	材質P
1	閥座	橡膠、四氟
2	圓柱銷	45鋼	45鋼	不銹鋼
3	蝶板	球墨鑄鐵鍍硬鉻	碳鋼或不銹鋼	不銹鋼
4	閥體	灰鑄鐵	碳鋼	不銹鋼
5	螺栓	35鋼	碳鋼	不銹鋼
6	閥桿	45鋼	不銹鋼	不銹鋼
7	鍵	45鋼	45鋼	不銹鋼
8	襯套	銅基粉末冶金	銅基粉末冶金	銅基粉末冶金
9	O型圈	橡膠、氟橡膠
10	氣動裝置	AT系列、RT系列、AW系列
11	位置指示器	塑料

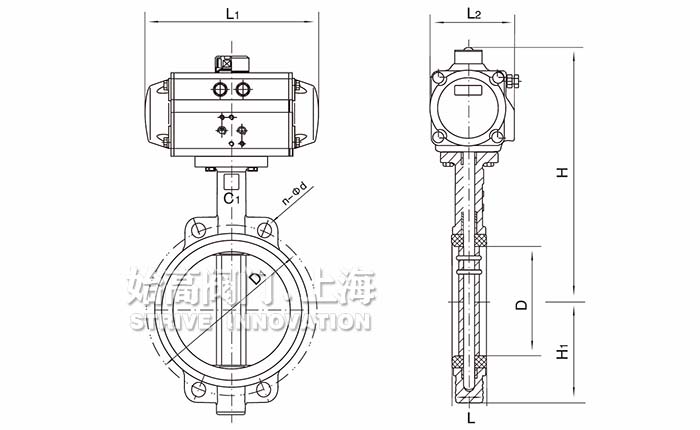

外形尺寸Overall Dimension

氣動軟密封中線蝶閥尺寸

DN	L	L1	L2	H	H1	D
50	42	141/159	71/83	269/281	68	52.9
65	44.7	159/211	83/95	283/303	75	64.5
80	45.2	159/248	83/107	289/309	93	78.8
100	52.1	211/269	95/123	320/338	104	10.4
125	54.4	248/269	107/123	351/366	118	123.3
150	55.8	269/345	123/152	380/405	133	155.6
200	60.6	345/409	152/172	435/477	165	202.5
250	65.6	409/438	172/187	509/552	197	250.5
300	76.5	438/550	187/215	597/622	224	301.6
350	76.5	550/600	215/240	653/688	267	333.3
400	86.5	550/633	215/262	720/787	309	389.6

閥門細節Details of valves

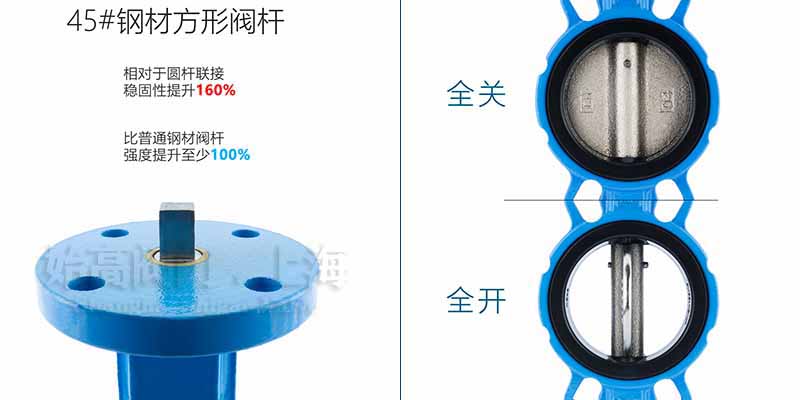

氣動軟密封中線蝶閥細節圖1

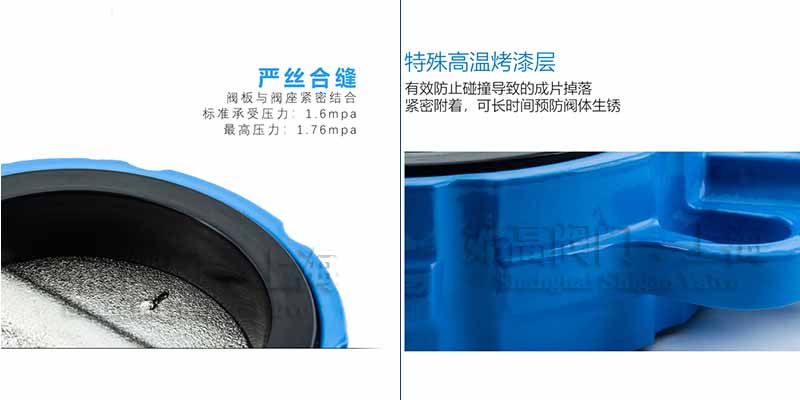

氣動軟密封中線蝶閥細節圖2

結語Conclusion

氣動軟密封中線蝶閥是以壓縮空氣0.4-0.7MPa的氣源為動力，驅動閥桿帶動帶碟板在閥體內做0-90度的旋轉，達到對蝶閥全開和全關的操作控制。氣動對夾蝶閥可根據工況要求，對執行器裝配閥門定位器，輸入4-20mA的相關信號，從而控制蝶閥碟板的開度大小，實現對管道中介質的壓力、流量、溫度、液位等參數的百分比準確調節。氣動對夾蝶閥不僅可用于工業自動控制系統中作就地控制，也可進行遠距離集中控制，是工業管道中應用選用的系統裝置之一。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動軟密封中線蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
