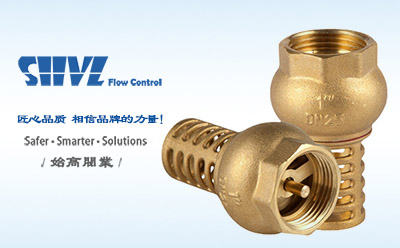

黃銅水泵底閥
黃銅立式止回閥

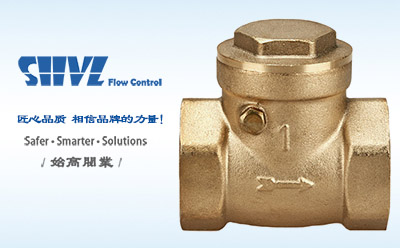

黃銅法蘭旋啟式止回閥黃銅旋啟式止回閥
質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！ |
交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！ |
專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！ |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 黃銅旋啟式止回閥 |
| 產品型號： | H44W | 閥體材質： | 黃銅 |
| 連接方式： | 螺紋 | 公稱通徑： | DN15~DN100 |
| 驅動方式： | 自動 | 適用介質： | 水、油、非腐蝕性介質 |
| 適用溫度： | -10℃-120℃ | 公稱壓力： | PN16 |
|
一、黃銅旋啟式止回閥概述
H14W-16T黃銅旋啟式止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線型，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的場合。主要用于介質單向流動的管路上，能自動阻止介質倒流，只允許向一個方向流動。
二、黃銅旋啟式止回閥參數表
| 公稱通徑：DN15-DN100 | 公稱壓力：1.6MPa |
| 適用介質：水、油、非腐蝕性介質 | 適用溫度：-10℃-120℃ |
| 閥體材質：黃銅 | 連接方式：螺紋連接 |
三、黃銅旋啟式止回閥的特點
旋啟式止回閥有一鉸鏈機構，還有一個像門一樣的閥瓣自由的靠在傾斜的閥座表面上。為了確保閥瓣每次都能到達閥座面的合適位置，閥瓣設計在鉸鏈機構，以便閥瓣具有足夠旋啟空間，并使閥瓣真正的、全面的與閥座接觸。

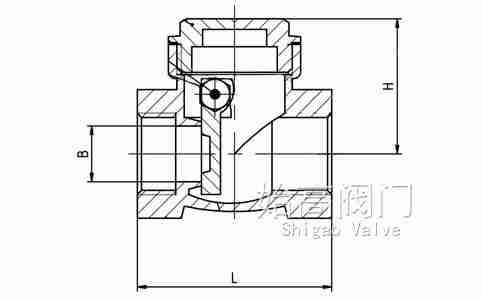

四、黃銅旋啟式止回閥尺寸表
| DN | L | B | H |
| 15 | 47.5 | 14 | 35.5 |
| 20 | 56 | 18 | 39 |
| 25 | 63 | 22 | 46.5 |
| 32 | 71 | 28 | 51 |
| 40 | 80.5 | 33.5 | 59.5 |
| 50 | 93 | 43 | 67 |
| 65 | 105 | 48.5 | 77 |
| 80 | 123 | 64 | 81 |
| 100 | 162 | 83 | 101 |

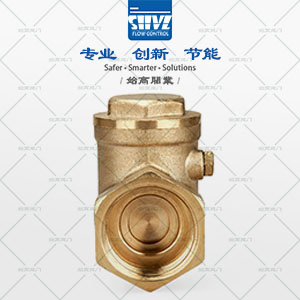

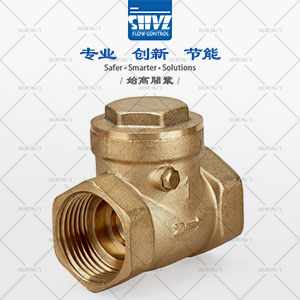

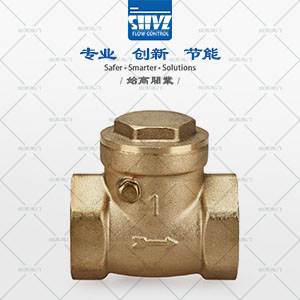

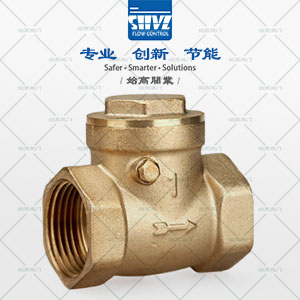

五、產品圖片
止回閥是指啟閉件為圓形閥瓣并靠自身重量及介質壓力產生動作來阻斷介質倒流的一種閥門，屬于自動閥類，又稱逆止閥、單向閥、回流閥或隔離閥。
