黃銅螺紋球閥
黃銅過濾器球閥黃銅法蘭球閥
| 產品信息 | |
| 產品型號：Q41F-16T |  021-31261651 |
| 產品口徑：DN15-DN150 |  m.hsbf-brake.com |
| 產品壓力：1.6MPa |  [email protected] |
| 產品材質：黃銅 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、黃銅法蘭球閥概述
Q41F-16T黃銅法蘭球閥是管路系統中能快速截斷、接通介質的控制部件。它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90°實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向的作用。為延長球閥使用壽命，應作全開或全關使用。
二、黃銅法蘭球閥參數表
| 公稱通徑：DN15-DN150 | 公稱壓力：1.6MPa |
| 適用介質：水 | 適用溫度：80℃ |
| 閥體材質：黃銅 | 連接方式：法蘭連接 |

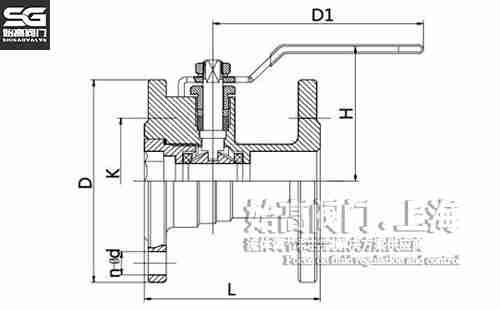

三、黃銅法蘭球閥尺寸表
| DN | SIZE | L | d | H | D | n-d |
| 15 | 1/2 | 88 | 134 | 123 | 185 | 4-18 |
| 20 | 3/4 | 87 | 140 | 137 | 185 | 4-18 |
| 25 | 1 | 98 | 53 | 144 | 206 | 4-18 |
| 32 | 1-1/4 | 112 | 176 | 172 | 206 | 4-18 |
| 40 | 1-1/2 | 124 | 192 | 189 | 246 | 4-18 |
| 50 | 2 | 143 | 212 | 234 | 246 | 4-18 |

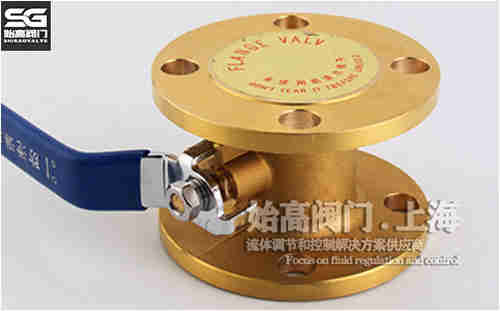

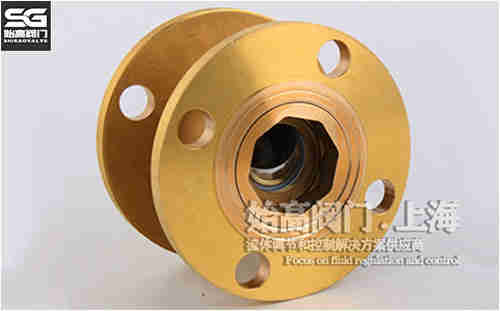

四、黃銅法蘭球閥圖片
五、安裝說明
1、法蘭球閥上分度圓應與管道法蘭上分度圓尺寸一致方能相配，兩端管道中心應垂直于法蘭球閥法蘭面，否則會造成閥體扭曲而變形。
2、安裝時注意球閥手柄啟閉范圍內不能有障礙物，如墻、管子等。
3、介質應不含顆粒、腐蝕性氣體或液體。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的黃銅法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
