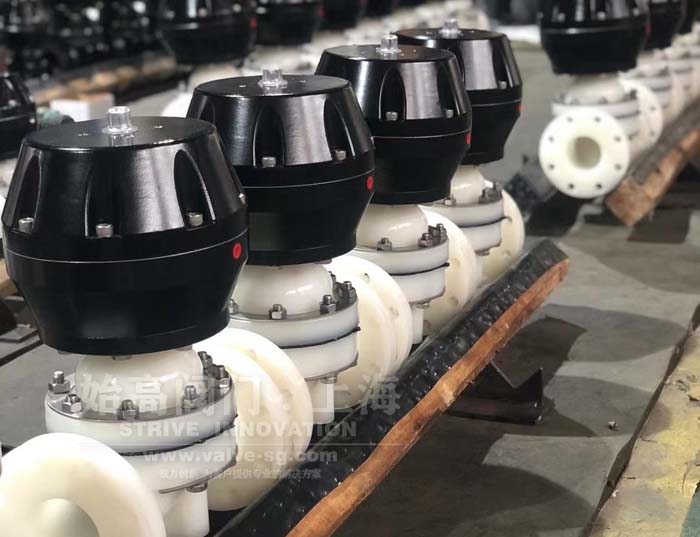

隔膜閥類型選擇

隔膜閥的閥體類型選擇閥體的選擇是隔膜閥選擇中zui重要的環節。隔膜閥閥體種類很多，常用的有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等10種。在選擇閥門之前，要對控制過程的介質、工藝條件和參數進行細心的分析，收集足夠的數據，了解系統對隔膜閥的要求，根據所收集的數據來確定所要使用的閥門類型。在具體選擇時，可從以下幾方面考慮：

(1)閥芯形狀結構主要根據所選擇的流量特性和不平衡力等因素考慮。
(2)耐磨損性當流體介質是含有高濃度磨損性顆粒的懸浮液時，閥芯、閥座接合面每一次關閉都會受到嚴重摩擦。因此閥門的流路要光滑，閥的內部材料要堅硬。
(3)耐腐蝕由于介質具有腐蝕性，在能滿足調節功能的情況下，盡量選擇結構簡單閥門。
(4)介質的溫度、壓力當介質的溫度、壓力高且變化大時，應選用閥芯和閥座的材料受溫度、壓力變化小的閥門。
(5)防止閃蒸和空化閃蒸和空化只產生在液體介質。在實際生產過程中，閃蒸和空化不僅影響流量系數的計算，還會形成振動和噪聲，使閥門的使用壽命變短，因此在選擇閥門時應防止閥門產生閃蒸和空化。

執行機構不論是何種類型，其輸出力都是用于克服負荷的有效力(主要是指不平衡力和不平衡力矩加上摩擦力、密封力、重力等有關力的作用)。因此，為了使隔膜泵正常工作，配用的執行機構要能產生足夠的輸出力來克服各種阻力，保證高度密封和閥門的開啟。對于雙作用的氣動、液動、電動執行機構，一般都沒有復位彈簧。作用力的大小與它的運行方向無關，因此，選擇執行機構的關鍵在于弄清zui大的輸出力和電機的轉動力矩。對于單作用的氣動執行機構，輸出力與閥門的開度有關，隔膜閥上的出現的力也將影響運動特性，因此要求在整個隔膜閥的開度范圍建立力平衡。

對執行機構輸出力確定后，根據工藝使用環境要求，選擇相應的執行機構。對于現場有防爆要求時，應選用氣動執行機構，且接線盒為防爆型，不能選擇電動執行機構。如果沒有防爆要求，則氣動、電動執行機構都可選用，但從節能方面考慮，應盡量選用電動執行機構。對于液動執行機構，其使用不如氣動、電動執行機構廣泛，但具有調節精度高、動作速度快和平穩的特點，因此，在某些情況下，為了達到較好調節效果，必須選用液動執行機構，如發電廠透明機的速度調節、煉油廠的催化裝置反應器的溫度調節控制等。

隔膜閥的作用方式選擇：

直流式襯膠隔膜閥的作用方式只是在選用氣動執行機構時才有，其作用方式通過執行機構正反作用和閥門的正反作用組合形成。組合形式有4種即正正(氣關型)、正反(氣開型)、反正(氣開型)、反反(氣關型)，通過這四種組合形成的隔膜閥作用方式有氣開和氣關兩種。對于隔膜閥作用方式的選擇，主要從三方面考慮:a)工藝生產安全;b)介質的特性;c)保證產品質量，經濟損失zui小。

隔膜閥流量特性的選擇：

氣動隔膜閥的流量特性是指介質流過閥門的相對流量與位移(閥門的相對開度)間的關系，理想流量特性主要有直線、等百分比(對數)、拋物線和快開等4種，特性曲線和閥芯形狀。常用的理想流量特性只有直線、等百分比(對數)、快開三種。拋物線流量特性介于直線和等百分比之間，一般可用等百分比特性來代替，而快開特性主要用于二位調節及程序控制中，因此氣動隔膜閥特性的選擇實際上是直線和等百分比流量特性的選擇。

襯膠隔膜閥、襯氟隔膜閥流量特性的選擇可以通過理論計算，但所用的方法和方程都很復雜。目前多采用經驗準則，具體從下幾方面考慮:①從調節系統的調節質量分析并選擇;②從工藝配管情況考慮;③從負荷變化情況分析。

選擇好隔膜閥的流量特性，就可以根據其流量特性確定閥門閥芯的形狀和結構，但對于像隔膜閥、蝶閥等，由于它們的結構特點，不可能用改變閥芯的曲面形狀來達到所需要的流量特性，這時，可通過改變所配閥門定位器的反饋凸輪外形來實現。

英標隔膜閥口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時，都要對隔膜閥進行Cv計算，并提供隔膜閥設計說明書。從隔膜閥的Cv計算到閥的口徑確定，一般需經以下步驟:

1、計算流量的確定�，F(xiàn)有的生產能力、設備負荷及介質的狀況，決定計算流量的Qmax和Qmin。
2、閥前后壓差的確定。根據已選擇的閥流量特性及系統特點選定S(阻力系數)，再確定計算壓差。
3、計算Cv。根據所調節的介質選擇合適的計算公式和圖表，求得Cmax和Cmin。
4、選用Cv。根據Cmax,在所選擇的產品標準系列中選取>Cmax且與其zui接近的一級C。
5、隔膜閥開度驗算。一般要求zui大計算流量時的開度≯90%，zui小計算流量時的開度≮10%。
6、隔膜閥實際可調比的驗算。一般要求實際可調比≮10。
7、閥座直徑和公稱直徑的確定。驗證合適后，根據C確定。
8、隔膜閥的選擇是非常細致的工作，不僅要有扎實的專業理論知識，還要有豐富實踐經驗。選擇得好不僅有利于調節控制回路PID參數的整定，使被調參數得到較好地控制效果，也使隔膜閥的使用壽命大大增長。隔膜閥的選擇要因地制宜，并非一成不變，要在實踐的過程中不斷總結和創新，特別隨著機電一體化技術、計算機和數字信息技術的應用，隔膜閥的結構功能變得更好、更全面，為選擇隔膜閥提供了的方便。
