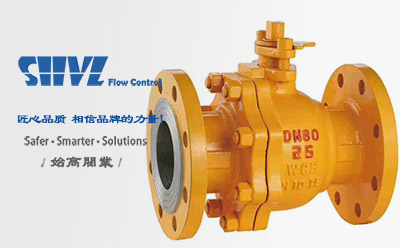

Q41F天然氣球閥

產品信息
產品型號：Q41F	021-31261651
產品口徑：DN15-DN250	m.hsbf-brake.com
產品壓力：1.6MPa-2.5MPa	[email protected]
產品材質：鑄鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、天然氣球閥相關概述

Q41F天然氣球閥適用于中、小口徑管路的各種壓力、溫度和介質下控制連通或截?cái)喙苈方橘|(zhì)的啟閉裝置；靠介質壓力將球體壓緊在出口端閥座上，其使用壓力和通徑受到一定限制，開關方便迅速。

二、天然氣球閥參數表

公稱通徑：DN15-DN250	公稱壓力：1.6MPa、2.5MPa	適用溫度：-10℃-120℃
適用介質：燃?xì)�、天然�?/span>	閥體材質：鑄鋼	設計標準：GB/T12237、API6D、ANSI B16.34
結構長度：GB/T12221、API6D、ANSI B16.10	連接法蘭：JB/T79、HG20592、GB/T9113、API6D、API B16.10	試驗與檢驗標準：JB/T9092、API6D、API598

三、天然氣球閥的特點

1、球閥通道平整光滑便于管道掃線清洗，可以輸送漿液及固體顆粒等介質。
2、采用PTFE等材料作為密封，具有良好潤滑性和彈性，與球體摩擦小，使用壽命長。
3、啟閉迅速，啟閉只需球體轉動90°。
4、球閥的流體阻力小，全開時球體通道、閥體通道和連接管道的截面積相等，并且成直線連通，介質流過球閥，相當于流過一段直通的管子。

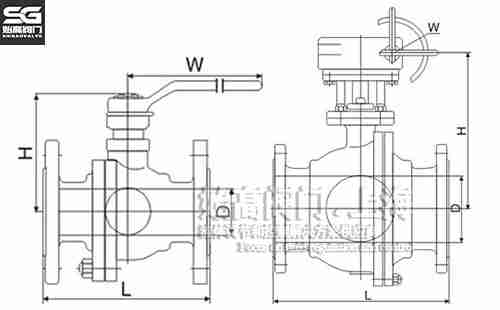

四、天然氣球閥尺寸表

天然氣球閥尺寸天然氣球閥結構

DN	L	W	H
15	130	115	85
20	140	130	90
25	150	150	100
32	165	190	105
40	180	230	126
50	200	240	140
65	220	280	165
80	250	310	178
100	280	330	230
125	320	600	280
150	360	800	310
200	400	1000	350
250	450	1200	400

五、天然氣球閥的結構

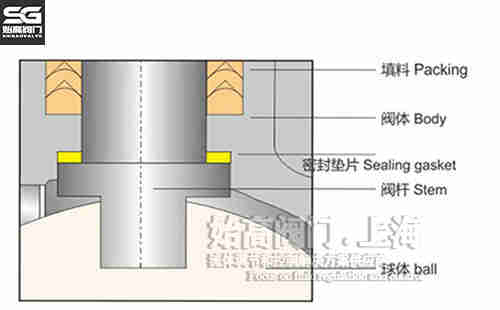

浮動球閥閥桿轉動采用金屬TFE(RPPL)作為軸承，可防止閥桿卡死現象，操作輕便靈活。

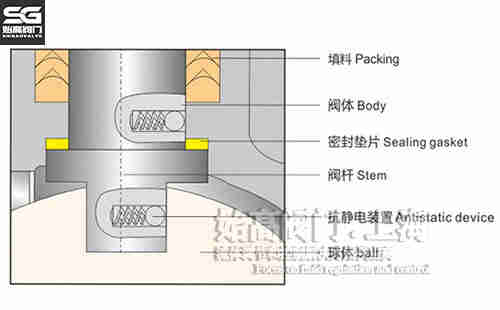

為防止由于球體及閥桿與TFE(或RPPL)的摩擦而產生靜電，容易靜電打火點燃易燃燃爆介質出現工況事故。在閥桿與球體及球體與閥體之間設置了導靜電彈簧，使靜電通過管路導入地下，保護系統安全。

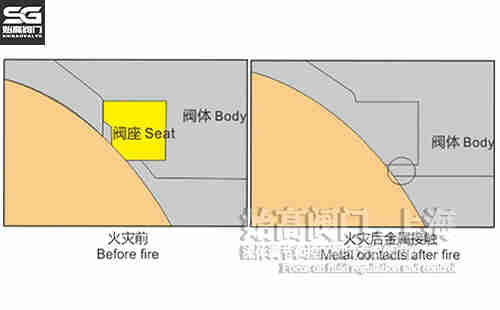

為防止因火災或聚熱的出現，是閥座燒損時，發生較大泄漏，而助長火勢，球閥在球體和閥座間設置了防火密封環，當閥座燒損后，介質將球體迅速推向下游端的金屬密封環上，形成金屬-金屬接觸，起一定程度的密封。從而保護系統的安全。

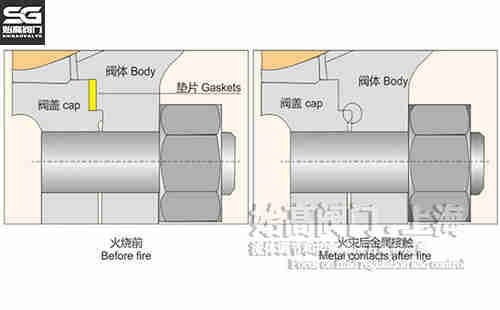

閥體與側閥體的連接部是靠墊片密封，火災、高溫、震動及開、并扭矩的不均等因素，均可造成該處的外泄漏。浮動球閥除依靠墊片的密封外，設計為閥體與側閥體的金屬-金屬接觸，形成金屬密封，從而不外漏。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的天然氣球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
