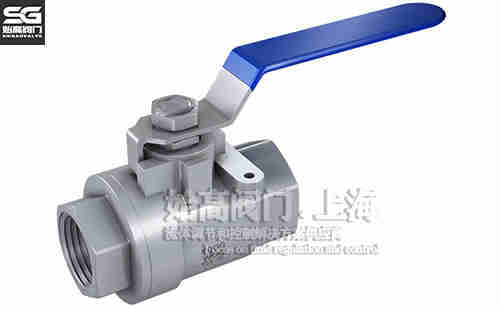

Q11F不銹鋼二片式球閥

產品信息
產品型號：Q11F	021-31261651
產品口徑：DN15-DN100	m.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、Q11F二片式球閥概述

Q11F不銹鋼二片式球閥在管路中主要用來做切斷、分配和改變介質的流動方向。是近階段時間來廣泛采用的一種新型閥門。

二、Q11F二片式球閥參數表

公稱通徑：DN15-DN100	公稱壓力：1.6MPa-6.4MPa	適用溫度：-20℃～180℃
適用介質：水、油、氣	操作方式：手動	設計標準：ASME B16.34
壁厚標準：ASME B16.34	螺紋標準：ASME B1.20.1、BS21、DIN 2999/259、ISO 228/1、JIS B 0203、ISO 7/1	檢測標準：MSS SP-110、EN 12266

三、Q11F二片式球閥尺寸表

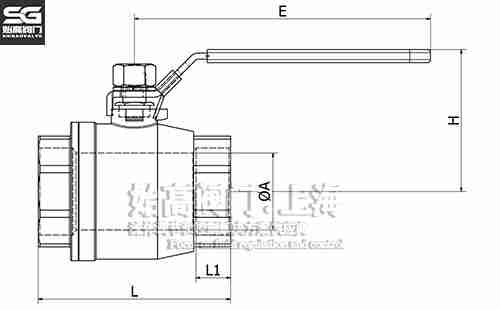

Q11F二片式球閥尺寸不銹鋼二片式球閥

DN	ΦA(chǔ)	L	H	E	HEX.B
15	15	62	27	60	98
20	20	70	30.5	67	120
25	25	81	33.5	70	120
32	32	96	42	81.5	150
40	38	105	46.5	91	170
50	49	120	56.5	100	170
65	65	138	72.5	125	250
80	80	170	89	141.5	250
100	100	205	102.5	163	300

四、零件材質表

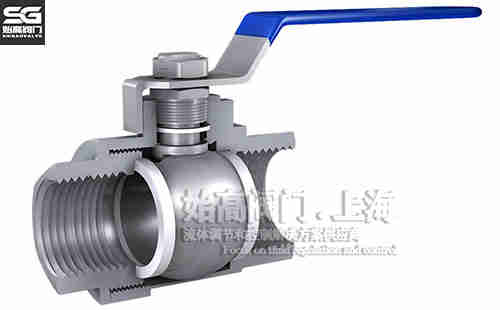

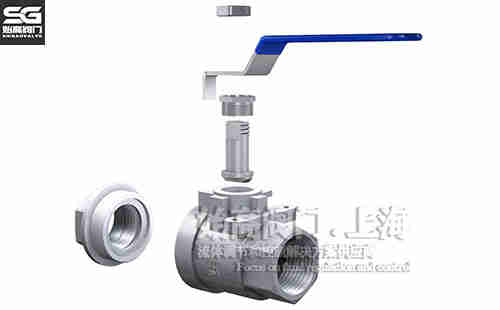

Q11F不銹鋼二片式球閥零部件二片式球閥結構

名稱	材料
閥體	CF8M	CF8
閥桿	SUS316	SUS304
彈簧墊圈	SUS304
密封墊	PTFE
止推墊片	PTFE
填料壓蓋	PTFE
填料壓套	PTFE
球體	CF8M	CF8
閥座	PTFE
端塞	CF8M	CF8
手柄套	塑料Plastic
鎖片	SUS301
手柄	SUS304
螺母	SUS304

五、應用

球閥的球體是浮動的，在介質壓力作用下，球體能產生一定的位移并緊壓在出口端的密封面上，保證出口端密封。浮動球球閥的結構簡單，密封性好，但球體承受工作介質的載荷全部傳給了出口密封圈，因此要考慮密封圈材料能否經受得住球體介質的工作載荷。這種結構，廣泛用于中低壓球閥。
