KHSAE高壓法蘭式球閥
| 產品信息 | |
| 產品型號：KHSAE |  021-31261651 |
| 產品口徑：15-150mm |  m.hsbf-brake.com |
| 產品壓力：210、420bar |  [email protected] |
| 產品材質：碳鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |
一、高壓法蘭式球閥概述
KHSAE高壓法蘭式球閥是一種接口采用SAE標準的二通球閥。SAE標準法蘭可重機標準JB/EQ418797分體式高壓法蘭互換。
二、高壓法蘭式球閥參數
1、系列代號：KHSAE法蘭式球閥
2、公稱壓力：210-21MPa、420-42MPa
3、公稱通徑：15mm-125mm
4、閥體材料：2-碳鋼、4-不銹鋼
5、球體和閥桿材料：1-碳鋼、4-不銹鋼
6、球體處密封：2-POM、4-聚四氟乙烯
7、閥桿和接頭處密封：A-NBR+支撐圈、B-氟橡膠+支撐圈、B-EPDM+支撐圈
8、手柄形式：02=鋁制抱箍式手柄，曲柄、06=鋼質帶固定螺栓式的手柄，曲柄、07=鋼質可拆卸手柄
9、由制造商定
10、表面保護：無=磷化、G=鍍黃鋅、W=環保鋅
三、圖形符號

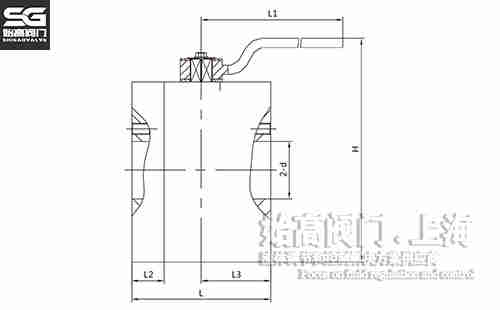

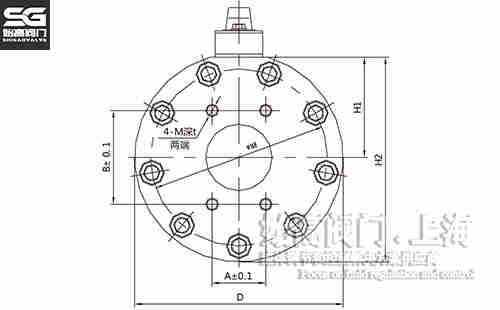

四、高壓法蘭式球閥尺寸表
| 型號 | bar | d | L1 | L2 | L3 | L | H | H1 | H2 | A | B | D | M | t | 適用介質 |
| KHSAE210-65 | 210 | 62 | 315 | 35 | 75 | 150 | 241 | 95 | 194 | 50.8 | 88.9 | 198 | 12 | 19 | 液壓油 |
| KHSAE210-80 | 210 | 74 | 315 | 40 | 80 | 160 | 252 | 100 | 205 | 61.9 | 106.4 | 210 | 16 | 24 | 液壓油 |
|
溫馨提示： |
