HKB-B系列液壓高壓球閥

產品信息
產品型號：KHB-B	021-31261651
產品口徑：13、20、25	m.hsbf-brake.com
產品壓力：315bar	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、HKB-B系列液壓高壓球閥概述

HKB-B系列液壓高壓球閥主要用于液壓系統管路或集成系統中，控制工作介質的流通和截止。產品被廣泛應用于工業液壓設備；船舶液壓系統；礦山和冶金設備；車輛和公稱機械液壓系統；農用機械；石油工業設備等。
球閥主要由閥體、球體、閥桿、手柄和密封件等組成。閥體采用優質鋼件，外表有多種處理形式，外觀精美，經久耐用。

二、HKB-B系列液壓高壓球閥參數

KHB-B液壓高壓球閥型號圖

1、系列代號：KHB-B、KHB-C
2、連接代號：PT1/2、PT3/4、PT1
3、公稱通徑：13、20、25
4、閥體、接頭材料：1-45#、3-316不銹鋼
5、閥芯和閥鎖材料：1-45#、3-316不銹鋼
6、球封材料：1-POM（聚甲醛）
7、閥體與接頭和閥鎖處密封材料：1-NBR、2-FPM/FKM
8、手柄形式：01-帶閥鎖套、02-不帶閥鎖套
9、表面處理：4-彩鋅封閉

三、圖形符號

KHB-B液壓高壓球閥圖形符號

四、HKB-B系列液壓高壓球閥尺寸表

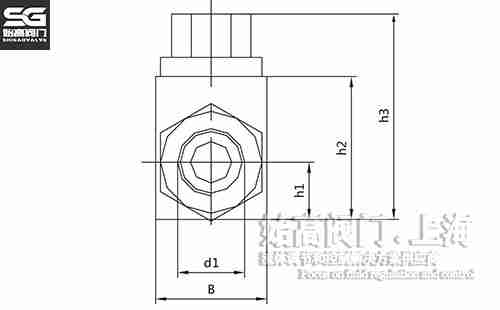

HKB-B系列液壓高壓球閥尺寸

連接形式	型號	DN	d1	L1	L2	L3	L	B	h1	h2	h3	h4	SW1	SW2	SW3	D
PT	KHB-B-PT1/2	13	PT1/2	32	67	38.5	84.5	35	18	45	65.5	6	32	09	22	6.5
	KHB-B-PT3/4	20	PT3/4	55	95	48.5	120	50	23	58	83.5	6	41	12	22	6.5
	KHB-B-PT1	25	PT1	55	95	48.5	120	50	23	58	83.5	7	41	12	22	10.5
	KHB-C-PT3/4	13	PT3/4	32	67	38.5	89	35	18	45	65.5	6	35	19	22	6.5

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的HKB-B系列液壓高壓球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
