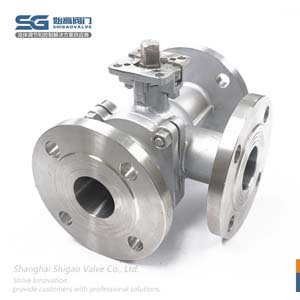

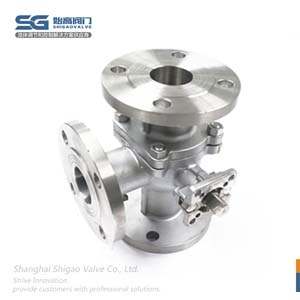

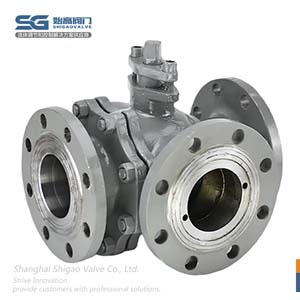

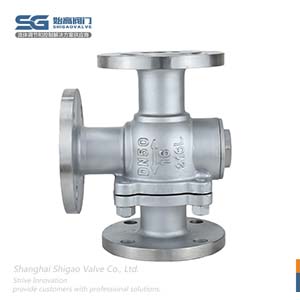

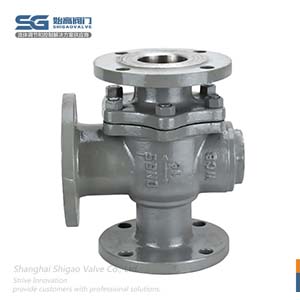

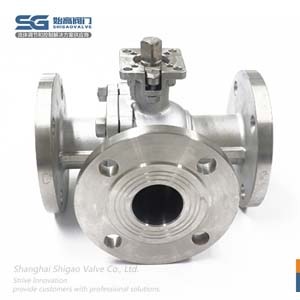

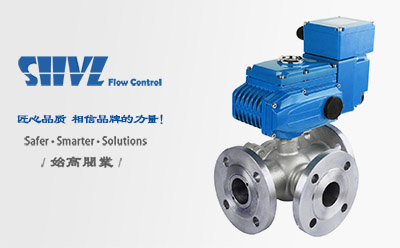

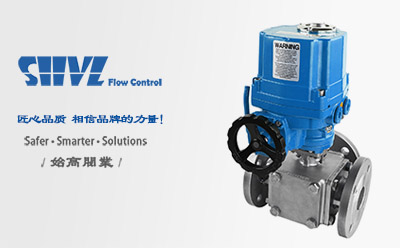

Q44(5)F法蘭三通球閥

內容摘要

Q44(5)F法蘭三通球閥可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接，T型三通球閥用于介質分流、合流及流向切換。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

法蘭三通球閥參數表

產品品牌：	始高閥門	產品名稱：	法蘭三通球閥
產品型號：	Q44F/Q45F	閥體材質：	WCB/CF8/CF8M/CF3/CF3M
連接方式：	法蘭	公稱通徑：	DN15~DN300
驅動方式：	手動/氣動/電動	適用介質：	水、蒸汽、油等
適用溫度：	-20~+155℃	公稱壓力：	PN16
球閥流向：	L型/T型	設計標準：	GB/T12237
法蘭標準：	JB/T79\|GB/T 9113\|HG/T 20592	結構長度：	GB/T 12221-2005
防火標準：	API607\|JB/T6899-1993	溫度壓力：	ASME B16.34\|GB/T12224-2015
檢測標準：	GB/T26480\|JB/T9092	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

法蘭三通球閥簡介

Q44(5)F法蘭三通球閥可分為L型和T型。L型三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接，T型三通球閥用于介質分流、合流及流向切換。T型三通可以使三個通道相互連通或使其中的兩個通道連通。

法蘭三通球閥的結構特點

1、結構緊湊、啟閉迅速、流道通暢、流體阻力小。
2、密封性能好，利用四面閥座材料聚四氟乙烯彈性變形實現無泄漏密封。
3、一閥多用，任一通口可用作入口而無泄漏，三通既可制成L型通口，也可制成T型通口。
4、維修方便，在系統泄壓后，無需拆下整個閥體就可以進行檢查和維修。
5、廣泛用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質進行切換以及對介質的分流或混流。

L型三通法蘭球閥Q44F-16零部件材質

L型法蘭三通球閥結構

No.	零件名稱	材質		No.	零件名稱	材質
1	手柄	WCB	WCB	2	擋圈	65Mn	304
3	限位塊	Q235	304	4	填料壓蓋	WCB	CF8
5	螺釘	25#	304	6	填料	PTFE	PTFE
7	閥桿	45#	304/316	8	球體	304	304/316
9	閥座	PTFE	PTFE	10	閥體	WCB	CF8/CF8M
11	閥蓋	WCB	CF8/CF8M	12	密封墊	PTFE	PTFE
13	螺母	35#	304	14	螺柱	45#	304

L型三通法蘭球閥Q44F-16外形尺寸和連接尺寸

DN	D1	d	K	D	f	C	N-Z	L
15	13	45	65	95	2	14	4-14	150
20	19	55	75	105	2	14	4-14	160
25	24	65	85	115	2	14	4-14	180
32	28	78	100	135	2	16	4-18	200
40	35	85	110	145	2	16	4-18	220
50	45	100	125	160	3	16	4-18	240
65	58	120	145	180	3	18	4-18	260
80	75	135	160	195	3	20	8-18	280
100	95	155	180	215	3	20	8-18	320
125	119	185	210	245	3	22	8-18	380
150	145	210	240	280	3	24	8-23	440
200	190	265	295	335	3	26	12-23	550
250	240	320	355	405	3	30	12-25	670
300	290	375	410	460	3	30	12-25	720

T型三通法蘭球閥Q45F-16零部件材質

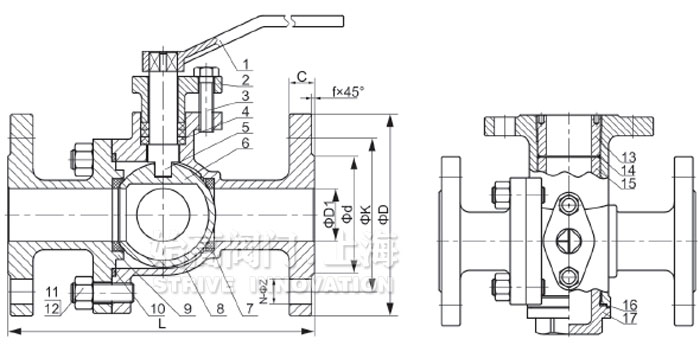

T型三通法蘭球閥結構

No.	零件名稱	材質		No.	零件名稱	材質
1	手柄	WCB	WCB	2	填料壓蓋	WCB	CF8
3	螺釘	25#	304	4	填料	PTFE	PTFE
5	閥桿	45#	304/316	6	球體	201	CF8/CF8M
7	閥座	PTFE	PTFE	8	閥體	WCB	CF8/CF8M
9	閥蓋	WCB	CF8/CF8M	10	密封墊	PTFE	PTFE
11	螺母	35#	304	12	螺柱	45#	304
13	并帽	45#	304	14	O型圈	丁腈橡膠NBR	丁腈橡膠NBR
15	支承圈	45#	304/316	16	密封墊	PTFE	PTFE
17	閥蓋	WCB	CF8/CF8M	-	-	-	-

T型三通法蘭球閥Q45F-16外形尺寸和連接尺寸

DN	D1	d	K	D	f	C	N-Z	L
20	18	55	75	105	2	14	4-14	160
25	22	65	85	115	2	14	4-14	180
32	28	78	100	135	2	16	4-18	200
40	37	85	110	145	3	16	4-18	220
50	47	100	125	160	3	16	4-18	240
65	60	120	145	180	3	18	4-18	260
80	75	135	160	195	3	20	8-18	280
100	95	155	180	215	3	20	8-18	320
125	119	185	210	245	3	22	8-18	380
150	145	210	240	280	3	24	8-23	440
200	190	265	295	335	3	26	12-23	550
250	240	320	355	405	3	30	12-25	670
300	290	375	410	460	3	30	12-25	720

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的法蘭三通球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
