Q41N高壓鍛鋼球閥

產品信息
產品型號：Q41N、Q61N	021-31261651
產品口徑：DN10-DN100	m.hsbf-brake.com
產品壓力：16MPa-32MPa	[email protected]
產品材質：A105、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、Q41N高壓鍛鋼球閥相關概述

Q41N高壓鍛鋼球閥在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹處保護結構，有效地防止泄漏；低摩擦系數的軸承，使得扭矩減少到小，便于閥門啟閉。

二、Q41N高壓鍛鋼球閥的特點

1、閥門中腔停滯的壓力異常超過彈簧的預緊力時，閥座后退脫離球體，達到自動泄壓的效果，泄壓后閥座自動復位。
2、當萬一發生火災或由于異常升溫使閥座密封圈燒損或軟化時，在彈簧和介質壓力作用下，使支撐圈球面部位和球體形成金屬對金屬接觸，達到暫時密封作用，組織了火災進一步擴大。
3、填料壓蓋部位密封采用PTFR填料和O型密封圈雙重密封，特別適用于氣體介質，填料裝在填料盤內，可隨時采用摩擦系數低的新型SF型自潤滑滑動軸襯，減低操作力矩。

三、Q41N高壓鍛鋼球閥參數表

公稱通徑：DN10-DN100	公稱壓力：16MPa-32MPa	適用介質：水、油、蒸汽等
適用溫度：-20℃-325℃	閥體材質：A105、不銹鋼	操作方式：手動

四、Q41N高壓鍛鋼球閥尺寸表

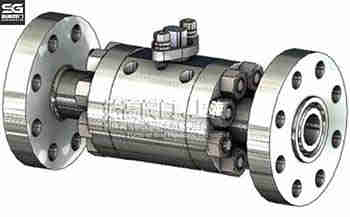

Q41N高壓鍛鋼球閥尺寸 Q41N高壓法蘭球閥結構

DN	10	15	20	25	32	40	50	65	80	100
A(法蘭)	210	230	240	260	300	400	400	490	580	620
A(對焊)	150	170	190	205	230	260	330	360	380	430

五、Q41N高壓鍛鋼球閥相關應用

高壓鍛鋼球閥就是材料是鍛造出來的，材質的密度比鑄造的密度要大很多，特別適合高壓球閥的制造加工高壓鍛鋼球閥關閉件球體繞閥體中心線作旋轉來達到開啟、關閉的一種球閥，密封件嵌于不銹鋼閥座內，金屬閥座尾端設有彈簧，當密封面磨損或者燒毀時，在彈簧作用下推動閥座與球體形成金屬密封。其具有獨特的自動泄壓功能，當閥門中腔介質壓力超過彈簧預緊力，出口端閥座后退脫離球體，達到自動泄壓效果，泄壓后閥座自動復位，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的Q41N高壓法蘭鍛鋼球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
