SGBV暖通電動球閥

暖通電動球閥摘要

SGBV暖通電動球閥用于中央空調末端水路控制。其中溫控器控制電動閥電機，并通過倒順電機使閥門開或關，從未實現管道里的介質流通或斷開，再通過風機盤管送風，用以實現溫度的自動控制。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	暖通電動球閥
產品型號：	SGBV	閥體材質：	黃銅
連接方式：	螺紋	公稱通徑：	DN15-DN50
驅動方式：	電動	適用介質：	水
適用溫度：	0℃~95℃	公稱壓力：	1.6MPa
防護等級：	IP54	電源參數：	220VAC±10％，50/60Hz或24VAC±10％，50/60Hz
控制方式：	三線制	功率參數：	2W，扭矩2.5N.m/10N.m
行程時間：	15~18s/40~50s/90~105s	工作環境：	-10℃~50℃，1~95％RH不結露
密封材質：	PTFE/HNBR	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

一、產品概述

暖通電動球閥適用于暖通空調水系統的通斷控制、由電驅動器和閥體兩部分組成。驅動器(執行器)采用同步電動驅動，動作穩定。內置限位接觸點，能使閥門全開或全關時斷電，閥體為黃銅鍛造。通常情況下，閥門出廠時按常閉位置安裝。

二、外形結構

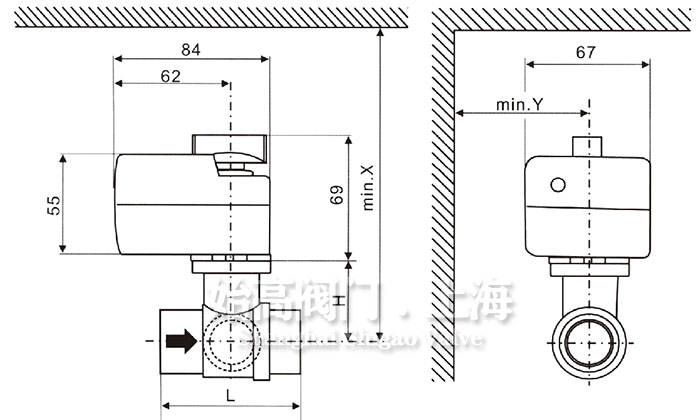

暖通電動球閥尺寸

三、外形尺寸表

型號	口徑	L	H	X	Y
SGBV015-S16	15	60	30	190	75
SGBV020-S16	20	68	34	190	75
SGBV025-S16	25	89	38	193	75
SGBV032-S16	32	99	43.5	208	83
SGBV040-S16	40	106	48	213	83
SGBV050-S16	50	123	53	218	83

四、安裝示意圖

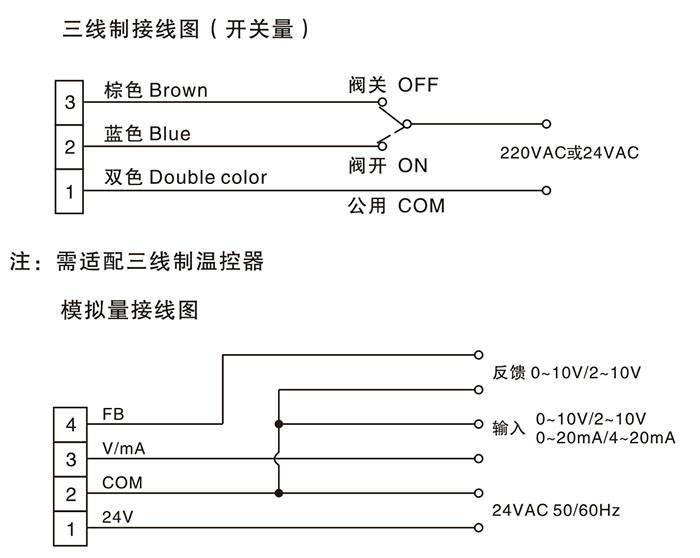

接線圖

1、良好的防水防灰功能及密封性(IP54)。

2、通電時間短，產品節能，電機壽命更長。

3、執行器拆、裝簡便。

4、關閉壓差大、關閉嚴。

5、直通水流、不堵渣，KVS值遠大于一般的二通閥。

6、閥門柔性開啟，能有效防止水錘。

空調閥
