電動調節球閥
| 電動調節球閥摘要 |
DQ401/402電動調節球閥是由作用力4Nm或32Nm電動執行器與口徑黃銅DN32-DN50/球墨鑄鐵DN65-DN150電動球閥體組合而成的系列電動調節閥，其廣泛應用于空調、制冷．采暖以及其它樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度、濕度、壓力和節能的目的。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
| 產品品牌： | 始高閥門 | 產品名稱： | 電動調節球閥 |
| 產品型號： | DQ401/DQ402 | 閥體材質： | 黃銅/球墨鑄鐵 |
| 連接方式： | 螺紋、法蘭 | 公稱通徑： | DN15~DN150 |
| 驅動方式： | 電動 | 適用介質： | 冷水；熱水 |
| 適用溫度： | -5℃~120℃ | 公稱壓力： | 1.6MPa |
| 輸出力距： | 12Nm；16Nm；24Nm；32Nm | 運行時間： | 開啟時間：40s~80s；關閉時間：40s~80s |
| 電源電壓： | AC24V；AC110V；AC220V/230V | 控制信號： | 開關量：2點和3點；模擬量：0(4)-20mA 0(2)-10V |
| 線徑： | 開關量：6.5VA；模擬量：6.5V，7.5VA (230V) | 環境溫度： | -20℃~50℃ |
| 環境濕度： | 5~95%RH | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
一、產品概述
DQ401/402電動調節球閥是由作用力4Nm或32Nm電動執行器與口徑黃銅DN32-DN50/球墨鑄鐵DN65-DN150電動球閥體組合而成的系列電動調節閥，其廣泛應用于空調、制冷．采暖以及其它樓宇自動控制系統中，可精確調節系統中的介質流量，從而達到控制溫度、濕度、壓力和節能的目的。電動調節球閥由作用力16Nm、24Nm或32Nm的電動執行器，與口徑DN15-DN150電動球閥體及其它連接件組成，閥門主要用于中央空調冷熱水系統，能夠?qū)崿F(xiàn)開關、比例式0~10VDC或4~20mA信號控制，并提供0~10VDC的位置反饋信號。按實際需要精確控制冷、熱介質的流量，不會造成溫度的劇烈變化，達到精確控制室溫之目的。
二、相關特點
●DN15至DN50為BSP管螺紋；DN65至DN150對夾連接。
●兩通或者三通，合流或分流。
●內置一體式整流牒。
●等百分比流量特性。
●調節閥的可調流量比。
●球形閥芯與閥桿均采用不銹鋼制造。
●驅動器具有不同扭矩選擇關閉壓差大，關閉嚴，閥門柔性開啟，能有效防止水錘。
●有開關控制，浮點控制，或連續調節三種控制方式。
●執行器拆、裝簡便，可在設備、管道安裝完畢后再裝。
●電動調節閥設計工作壓力高，滿足暖通空調系統工作壓力需要。
三、技術參數表
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
| 流量系數Kv | 4 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 350 | |
| 角度范圍 | 0°~90° | 0°~90° | ||||||||||
| 最大壓差 | 0.5MPa | 0.5MPa | ||||||||||
| 關斷力 | 1.4MPa | 1.4MPa | ||||||||||
| 流通特性 | 等百分比 | 增量型;等百分比 | ||||||||||
| 泄漏量 | 最大流量的0.01％(兩通)；最大流量的1％(三通 | 最大流量的0.01％(兩通) | ||||||||||
| 適用溫度 | -50℃~120℃ | -50℃~120℃ | ||||||||||
| 連接方式 | BSP管螺紋 | 對夾式法蘭 | ||||||||||
| 閥體材質 | 鍛造黃銅 | 球墨鑄鐵 | ||||||||||
| 球芯材質 | 不銹鋼 | 不銹鋼 | ||||||||||
| 閥座材質 | 石墨增強的聚四氟乙烯 | 石墨增強的聚四氟乙烯 | ||||||||||
| 閥桿材質 | 不銹鋼 | 不銹鋼 | ||||||||||

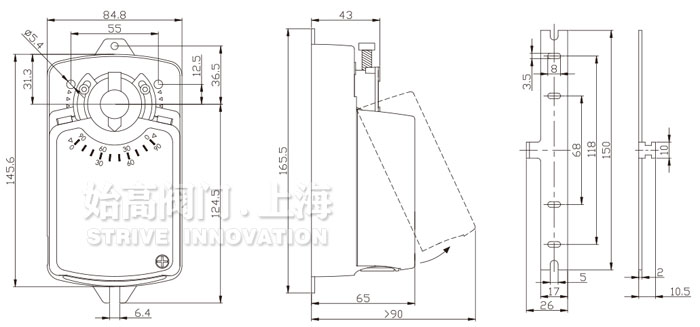

四、外形尺寸表

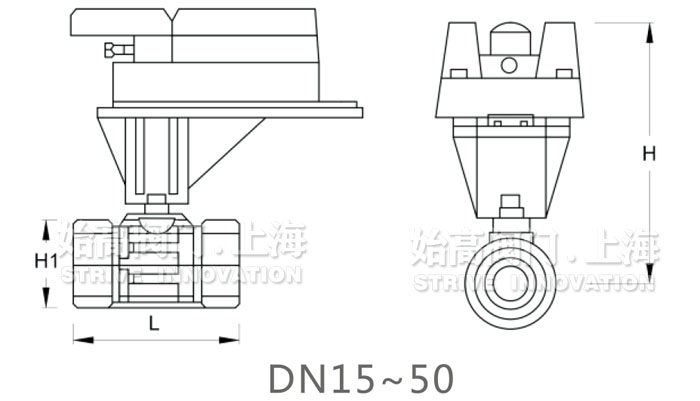

| DN | G | H | H1 | L |
| 15 | G1/2 | 184 | 37.5 | 60 |
| 20 | G3/4 | 184 | 44 | 73 |
| 25 | G1 | 189 | 47 | 89 |
| 32 | G1-1/4 | 199 | 52.5 | 102.5 |
| 40 | G1-1/2 | 208 | 57 | 113 |
| 50 | G2 | 219 | 62 | 127.5 |

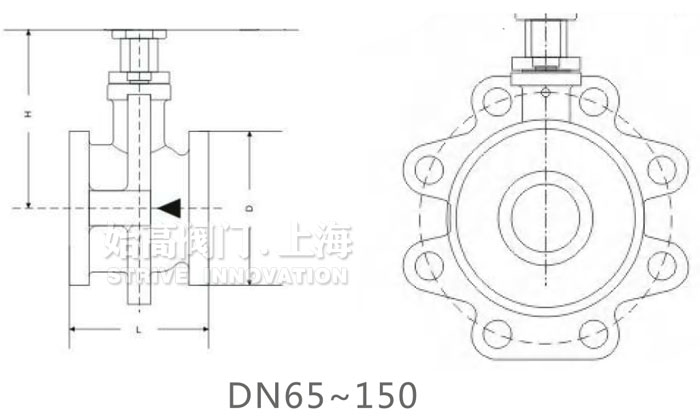

| 產品型號 | 法蘭分度圓 | L | D | H | n-d |
| DQ402-65 | 145 | 97 | 105 | 136 | 4-18 |
| DQ402-80 | 160 | 108 | 125 | 140 | 8-18 |
| DQ402-100 | 175 | 120 | 145 | 104 | 8-18 |
| DQ402-125 | 200 | 145 | 175 | 115 | 8-18 |
| DQ402-150 | 230 | 165 | 205 | 138 | 8-18 |

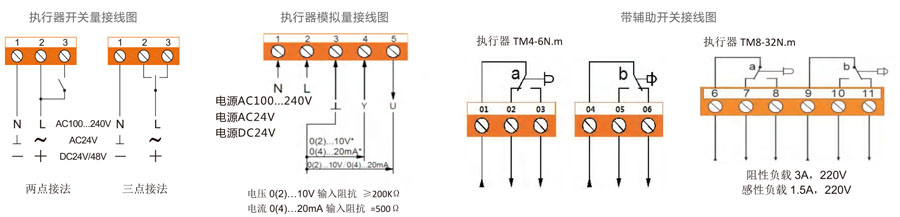

五、執行器典型接線圖
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的電動調節球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
