黃銅法蘭過濾器

質量穩定：全程質量監控，細致入微，各方位檢測，保證產品質量！

交貨快捷：先進生產流水線，備貨充足，常規產品全部倉庫現貨供應！

專業定制：高級工程師專業選型報價，各種材質非標產品皆可洽談定做！

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	黃銅法蘭過濾器
產品型號：	GL41W	閥體材質：	黃銅
連接方式：	法蘭	公稱通徑：	DN15~DN100
驅動方式：	自動	適用介質：	水、油、非腐蝕性介質
適用溫度：	-10℃-120℃	公稱壓力：	PN16

一、法蘭黃銅過濾器概述

S-YG41-16T法蘭黃銅過濾器廣泛應用于管路工程系統中，過濾介質中的雜質，使流動介質符合工作要求。工作溫度在120℃以下，公稱壓力為1.6MPa。

二、法蘭黃銅過濾器參數表

公稱通徑：DN32-DN200	公稱壓力：1.6MPa
適用介質：水、油、非腐蝕性介質	適用溫度：-10℃-120℃
閥體材質：黃銅	連接方式：法蘭連接

三、法蘭黃銅過濾器的特點

1、過濾器濾網采用不銹鋼材質制造。
2、閥蓋采用聚四氟乙烯密封，拆卸清洗濾網方便。

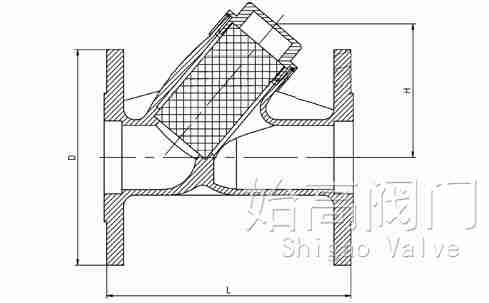

四、法蘭黃銅過濾器尺寸表

DN	Size	L	D	H
32	1-1/4"	152	100	95
40	1-1/2"	176	110	106
50	2"	210	125	115
65	2-1/2"	246	145	155
80	3"	273	160	190
100	4"	315	180	230
125	5"	341	210	255
150	6"	402	240	280

五、產品圖片

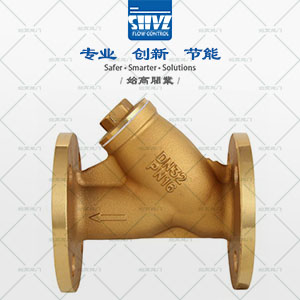

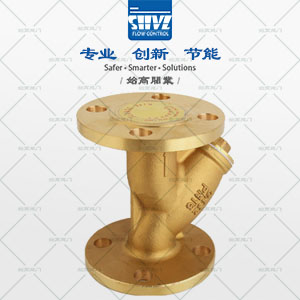

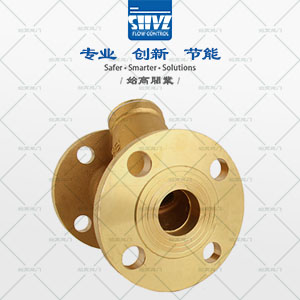

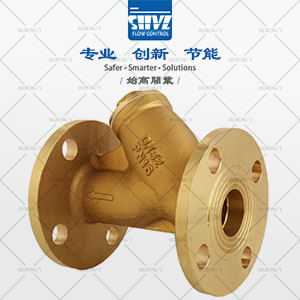

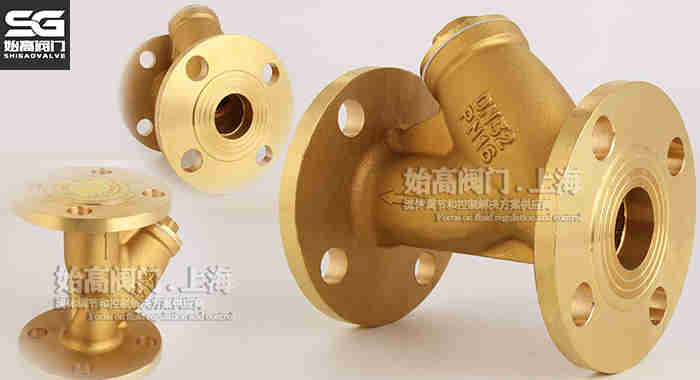

黃銅法蘭過濾器實物

六、安裝說明

1、安裝時應注意介質的流向與閥體上箭頭方向一致。
2、管螺紋連接過濾器，安裝旋緊時應扳鉗該螺紋同側的六角或八角部位，不應該板鉗在另一端的六角或八角部位，以免造成閥體變形或影響開啟。
3、法蘭過濾器上分度圓應與管道法蘭分度尺寸一致方能相配，兩端管道中心應垂直于過濾器法蘭平面，否則會造成閥體扭曲而變形。
4、濾網應根據介質情況定期進行清洗，以免雜質阻塞影響介質的流通。
