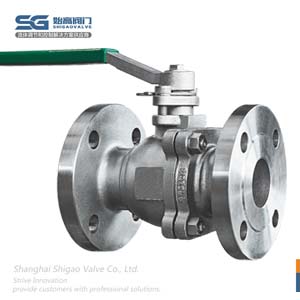

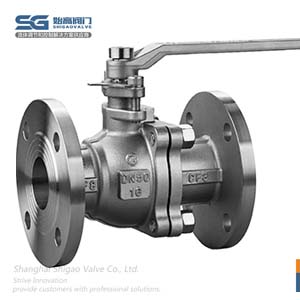

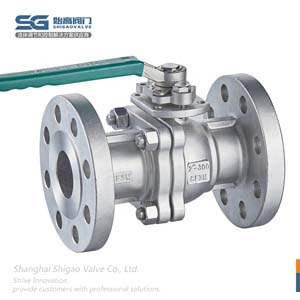

Q41F韓標法蘭球閥

內容摘要

Q41F韓標法蘭球閥用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、醋酸、氧化性介質、尿素等多種介質。在各種閥門中，韓標法蘭球閥的流動阻力較小，全徑球閥打開時

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

韓標法蘭球閥參數表

產品品牌：	始高閥門	產品名稱：	韓標法蘭球閥
產品型號：	Q41F	閥體材質：	SCPH2/SCS13/SCS14
連接方式：	法蘭	公稱通徑：	15A~300A
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	-29℃~120℃	設計標準：	KS B2308
結構長度：	KS B2308	法蘭標準：	KS B1511
檢測標準：	KS B2308	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

韓標法蘭球閥簡介

韓標法蘭球閥的零部件材質

No.	零件名稱	材質		No.	零件名稱	材質
1	螺栓	SM35C	304	2	墊片	SS400	304
3	手柄	SCPH2		4	擋圈	SUS3	304
5	限位塊	SS400	304	6	螺釘	SM35C	304
7	填料壓蓋	SCPH2	SCS13	8	填料	PTFE
9	止推墊	PTFE		10	閥桿	304	304/316
11	密封墊	PTFE		12	閥蓋	SCPH2	SCS13/SCS14
13	螺母	SM35C	304	14	螺柱	SM45C	304
15	球體	304	304/316	16	閥體	SCPH2	SCS13/SCS14
17	閥座	PTFE		-	-	-

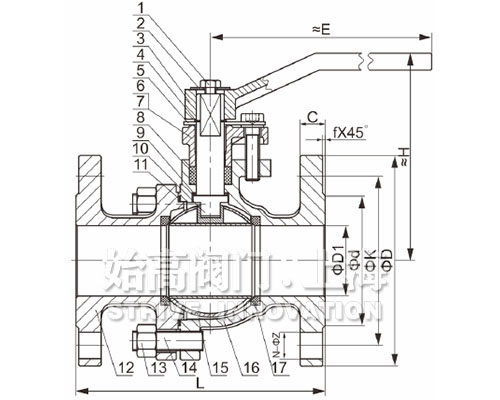

韓標法蘭球閥的外形尺寸和連接尺寸

韓標法蘭球閥尺寸

NPS	D1	d	K	D	C	f	N-Z	L	H	E
15A	15	51	70	95	12	1	4-15	108	79	125
20A	20	56	75	100	14	1	4-15	117	82	125
25A	25	67	90	125	14	1	4-19	127	102	155
32A	32	76	100	135	16	2	4-19	140	106	156
40A	40	81	105	140	16	2	4-19	165	128	240
50A	50	96	120	155	16	2	4-19	178	135	240
65A	65	116	140	175	18	2	4-19	190	145	280
80A	78	126	150	185	18	2	8-19	203	160	320
100A	98	151	175	210	18	2	8-19	229	180	320
125A	123	182	210	250	20	2	8-23	356	252	530
150A	148	212	240	280	22	2	8-23	394	285	630
200A	198	262	290	330	22	2	12-23	457	385	800
250A	248	324	355	400	24	2	12-25	533	485	蝸輪
300A	298	368	400	445	24	3	16-25	610	545	蝸輪

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的韓標法蘭球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
