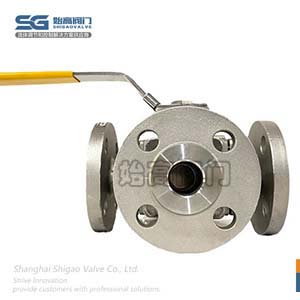

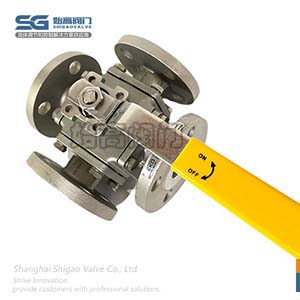

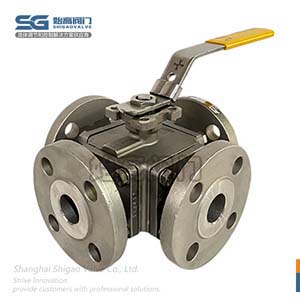

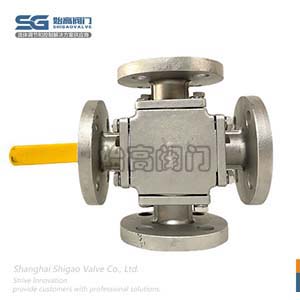

四通三位球閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

四通三位球閥參數表

產品品牌：	始高閥門	產品名稱：	四通三位球閥
產品型號：	Q46F/Q46H	閥體材質：	WCB/CF8/CF8M/CF3/CF3M
連接方式：	法蘭	公稱通徑：	DN15~DN200
驅動方式：	手動	適用介質：	水、蒸汽、油等
適用溫度：	軟密封：RPTFE(-29℃~180℃)/PPL(-29℃~250℃)/PEEK(-29℃~280℃)、硬密封：-29℃~425℃	公稱壓力：	PN16/40、150LB/300LB
球閥流向：	L/L	設計標準：	GB/T12237\|GB/T21385\|ASME B16.34\|API608\|API6D
法蘭標準：	ASME B16.15\|HG/T 20592-2009\|EN 1902-1	結構長度：	ASME B16.10\|GB/T 12221-2005
防火標準：	API607\|JB/T6899-1993	溫度壓力：	ASME B16.34\|GB/T12224-2015
檢測標準：	API 598	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

四通三位球閥簡介

四通三位球閥由LL型四通球閥組成，"LL"型四通球閥只需操作板手或執行器將球體轉動90°，同時對兩種介質的流向進行切換，即方便而迅速，實現一閥多用的效果。X形垂直通道的球閥，它的特點是球體的兩條通道為X形布置，四個通道口徑均布于球體赤道圓周截面上，當球體沿順時針旋轉90°時，能使相對的兩個通道實現兩兩互通。該四通換向球閥，一閥實現正反供水切換，每轉90°，供水方式切換一次。


四通法蘭球閥	四通三位球閥

四通三位球閥的結構特點

-閥門為精鑄閥體；
-防吹出閥桿；
-L/L通道，可選裝T型球體；
-可衍生開發垂直三通(四通三位)或五通球閥；
-軟密封/雙向硬密封，閥體共享；
-浮動球/固定球可選裝；
-防火結構；
-抗靜電裝置；
-帶鎖扣手柄(可選)；
-ISO 5211高平臺。

四通三位球閥主要性能規范

公稱壓力	殼體測試	水密封測試	氣密封測試
150LB	3.0MPa	2.2MPa	0.8MPa
300LB	7.5MPa	5.5MPa	0.8MPa
PN16	2.4MPa	1.76MPa	0.8MPa
PN40	6.0MPa	4.4MPa	0.8MPa

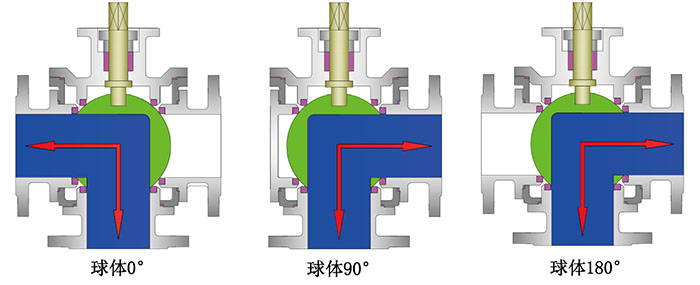

四通三位球閥的流向圖

四通三位球閥流向

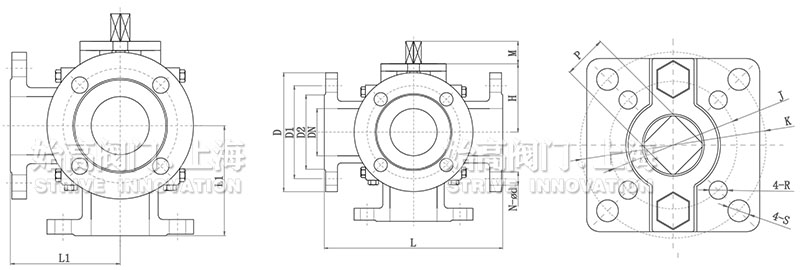

四通三位球閥的外形和連接尺寸

四通三位球閥尺寸圖

SIZE	L	L1	D2	D1	D	N-d	M	H	J	K	P	R	S
DN15	150	75	45	65	95	4-14	13	58	42	50	11	6	7
DN20	160	80	58	75	105	4-14	16	61	50	70	14	7	9
DN25	180	90	68	85	115	4-14	16	72	50	70	14	7	9
DN32	200	100	78	100	140	4-18	16	81	50	70	14	7	9
DN40	220	110	88	110	150	4-18	19	103	70	102	17	9	11
DN50	240	120	102	125	165	4-18	19	113	70	102	17	9	11
DN65	260	130	122	145	185	8-18	19	113	70	102	17	9	11
DN80	280	140	138	160	200	8-18	24	162	125	140	22	14	18
DN100	320	160	158	180	220	8-18	24	184	125	140	22	14	18
DN125	380	190	188	210	250	8-18	29	215	140	165	27	18	22
DN150	440	220	212	240	285	8-22	29	250	140	165	27	18	22
DN200	550	275	268	295	340	12-22	38	334	-	165	36	-	22
