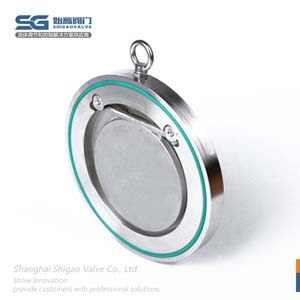

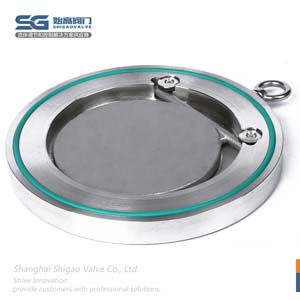

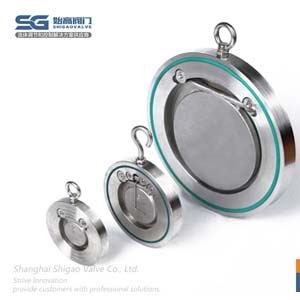

對夾單瓣旋啟式止回閥

內容摘要

H74H對夾單瓣旋啟式止回閥是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場合適用。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	對夾單瓣旋啟式止回閥
產品型號：	H74H/H74W	閥體材質：	鑄鋼、不銹鋼等
連接方式：	對夾式	公稱通徑：	DN50~DN600
公稱壓力：	PN16;PN25;PN40	適用介質：	水、氣、油等
適用溫度：	-20℃~150℃	設計標準：	GB/T12221、API6D、API594
結構長度：	GB/T9113、JB/T79、ASME B16.5、ASME B16.47	法蘭標準：	JB/T 79;GB/T 9113;HG20592
檢查和試驗：	JB/T9092、GB/T13927、API598、API6D	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

對夾單瓣旋啟式止回閥簡介

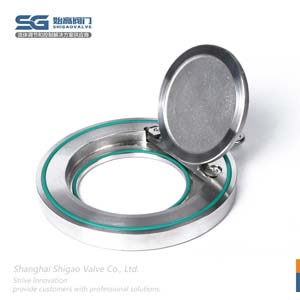

H74H對夾單瓣旋啟式止回閥是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。止回閥的閥瓣在流體壓力下開啟，流體從進口側流向出口側。當進口側壓力低于出口側時，閥瓣在流體壓差、本身重力等因素作用下自動關閉以防止流體倒流。該閥主要適用于給水系統、石油、化工、冶金等工業部門對有安裝空間限制的場合適用。

對夾單瓣旋啟式止回閥根據不同密封使用場合各有不同。H74X適用溫度為≤120℃，適用介質為油、水等液體；H74H適用溫度為≤400℃，適用介質為水、油、酸堿物等液體。我司可提供國標、日標、美標標準的止回閥，亦可根據用戶標準定做。

對夾單瓣旋啟式止回閥的外形和連接尺寸

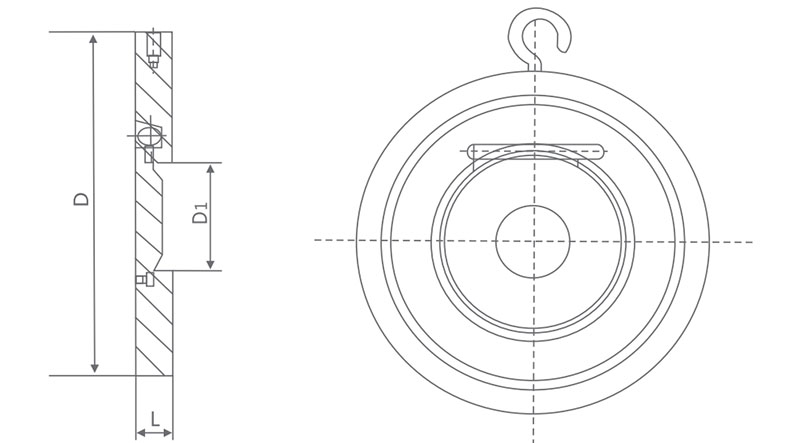

對夾單瓣旋啟式止回閥外形尺寸

DN	尺寸			配管法蘭(供參考)
DN	L	d	D1	螺栓孔中心圓直徑D1	螺栓數量	螺栓直徑D
50	14.5	100	25	125	4	M16
65	14.5	120	38	145	4	M16
80	14.5	135	46	160	4	M16
100	14.5	155	71.5	180	8	M16
125	16	185	95	210	8	M16
150	19	210	114	240	8	M20
200	29	265	140	295	8	M20
250	29	320	188	350	12	M20
300	38	368	216	400	12	M20
350	41	428	263	460	16	M20
400	51	482	305	515	16	M24
450	51	532	356	565	20	M24
500	65	585	406	620	20	M24
600	70	685	482	725	20	M27

止回閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對夾單瓣旋啟式止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
