對夾雙瓣旋啟式止回閥
| 內容摘要 |
H76H對夾雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成,采用對夾連接。由于閥瓣的關閉行程短,并且有彈簧加載,可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短,對有安裝空間限制的場合適用。 |
| 詢價請直接撥打021-31261651至銷售部,或通過右側企業QQ在線咨詢。 |
| 客戶提供:工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定:是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌: | 始高閥門 | 產品名稱: | 對夾雙瓣旋啟式止回閥 |
| 產品型號: | H76W | 閥體材質: | 不銹鋼 |
| 連接方式: | 對夾式 | 公稱通徑: | DN40~DN1200 |
| 公稱壓力: | PN16;PN25 | 適用介質: | 水、氣、油等 |
| 適用溫度: | -20℃-425℃ | 設計標準: | GB/T12221、API6D、API594 |
| 結構長度: | GB/T9113、JB/T79、ASME B16.5、ASME B16.47 | 設計制造: | API594;API6D;JB/T8937 |
| 檢查和試驗: | JB/T9092、GB/T13927、API598、API6D | 制造標準: | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

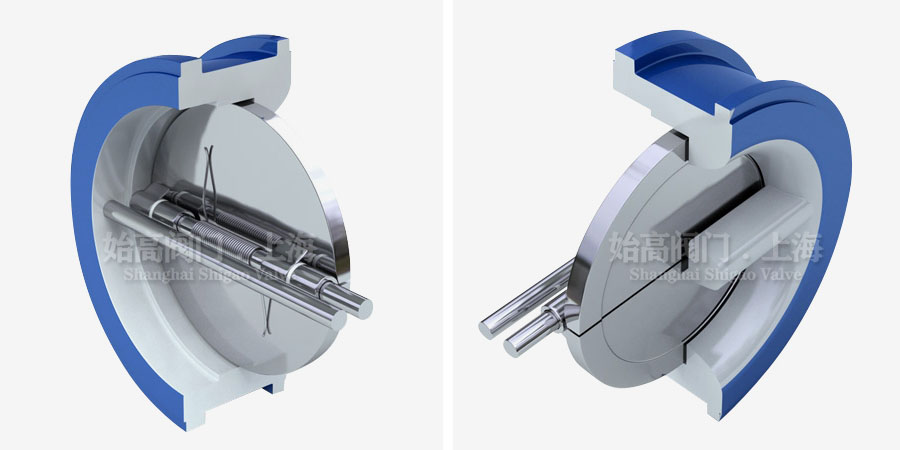

H76H對夾雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成,采用對夾連接。由于閥瓣的關閉行程短,并且有彈簧加載,可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短,對有安裝空間限制的場合適用。對夾雙瓣止回閥的啟閉件是靠介質流動和力量自行開啟或關閉,以防止介質倒流。止回閥一般分為升降式、旋啟式、蝶式及臥式等四種類型。
雙瓣對夾式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路,阻止介質逆向流動之用。該止回閥采用對夾式,蝶板為兩個半圓,且采用彈簧強制復位,密封面可為本體對焊耐磨材料或襯橡膠,使用范圍廣,密封可靠。

1、密封閥座采用多條窄帶設計,閥座直接硫化到閥體上,使密封可靠性大大提高,達到完全密封,實現零泄漏;
2、結構性能安全可靠,抗干擾性強,關閉速度快,水頭損失��;
3、結構長度短,剛性好,安裝方便;
4、主要零部件材質可選范圍寬,使用介質范圍廣;
5、適用于高層建筑給水管網、安裝空間有限制的管網、還適用于消防,供暖管網。

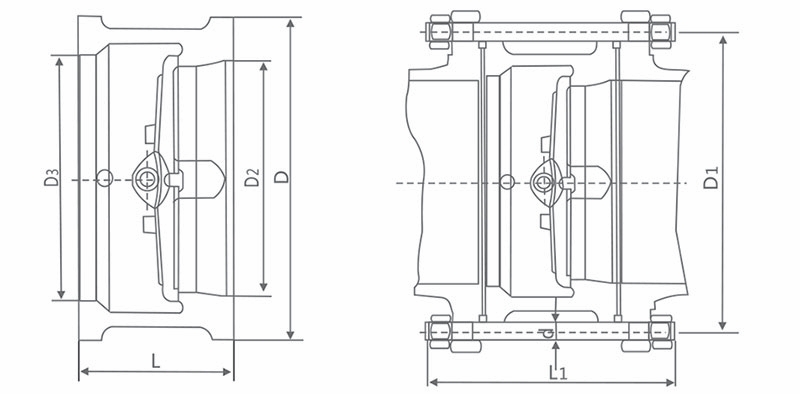

| DN | 尺寸 | 配管法蘭(供參考) | ||||||
| L | d | D3 | D2 | 螺栓孔中心圓直徑D1 | 螺體數量 | 螺栓直徑D | 螺栓長度L1 | |
| 40 | 60 | 96 | 46 | 41 | 110 | 4 | M16 | 150 |
| 50 | 60 | 109 | 56 | 51 | 125 | 4 | M16 | 150 |
| 65 | 67 | 129 | 73 | 65 | 145 | 4 | M16 | 155 |
| 80 | 73 | 144 | 88 | 80 | 160 | 8 | M16 | 160 |
| 100 | 73 | 164 | 108 | 102 | 180 | 8 | M16 | 165 |
| 125 | 83 | 194 | 132 | 127 | 210 | 8 | M16 | 180 |
| 150 | 98 | 220 | 160 | 152 | 240 | 8 | M20 | 205 |
| 200 | 127 | 275 | 210 | 203 | 295 | 8 | M20 | 235 |
| 250 | 146 | 330 | 266 | 254 | 350 | 12 | M20 | 255 |
| 300 | 181 | 380 | 310 | 305 | 400 | 12 | M20 | 290 |
| 350 | 184 | 440 | 355 | 350 | 460 | 16 | M20 | 295 |
| 400 | 198 | 493 | 405 | 400 | 515 | 16 | M24 | 310 |
| 450 | 203 | 543 | 455 | 450 | 565 | 20 | M24 | 325 |
| 500 | 219 | 598 | 505 | 500 | 620 | 20 | M24 | 345 |
| 600 | 222 | 698 | 605 | 600 | 725 | 20 | M24 | 440 |
| 700 | 305 | 811 | 700 | 695 | 840 | 24 | M27 | 440 |
| 800 | 305 | 918 | 800 | 796 | 950 | 24 | M30 | 450 |
| 900 | 368 | 1018 | 903 | 898 | 1050 | 28 | M30 | 520 |
| 1000 | 432 | 1124 | 1055 | 1050 | 1160 | 28 | M33 | 590 |
| 1200 | 524 | 1340 | 1205 | 1200 | 1380 | 32 | M36 | 695 |

| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的對夾雙瓣旋啟式止回閥性能參數、結構尺寸參數、價格等詳情,請聯系我們。 |
|
