美標對夾三偏心硬密封蝶閥

產品信息
產品型號：D373H	021-31261651
產品口徑：2	m.hsbf-brake.com
產品壓力：150LB-300LB	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、美標對夾三偏心硬密封蝶閥概述

D373H美標對夾三偏心硬密封蝶閥是長壽命、節能型蝶閥，其結構采用三維偏心原理設計，閥座采用硬軟密封兼容的多層次結構或者全金屬密封結構，是一種能在較高溫度和較高壓力環境上使用的高性能蝶閥產品。由于材料選擇余地很大，高低溫及各種酸、堿等腐蝕性介質也都能對應自如。特別是在大口徑方面，以其零泄漏的優勢，在關斷閥上，正在不斷地取代粗大的閘閥和球閥；同樣，其優異的調控機能在調控閥上也正在不斷地取代笨重的截止閥。

二、美標對夾三偏心硬密封蝶閥的特點

1、優秀的氣體和液體隔絕功能和流量調節特性。
2、焊入式不銹鋼或堆焊式司太立硬質合金閥痤特別適合長壽命使用。
3、閥座處啟閉無摩擦、無磨損、無卡滯(只有緊壓)。
4、易于更換和調節密封性能的密封環。
5、適用于高溫高壓和有腐蝕性等苛刻的工況環境。
6、高達+600℃的金屬/金屬硬密封。
7、自補償流程溫度的變化。
8、低操作力矩和可靠的力矩關斷。
9、蝶板密封，沿著圓周均勻壓縮，產生焊接般的效果，使得密封環彎曲，作用猶如彈簧一般。彈性密封確保符合API 598 - 彈性閥座標準的液體或氣體“零泄漏”。密封的彈性使得蝶板在熱循環運動中能夠如圖中所示那樣保持關閉的氣密性密封。

三、美標對夾三偏心硬密封蝶閥參數表

公稱通徑：2"-56"	公稱壓力：150LB-300LB	適用介質：水
適用溫度：-10℃-425℃	閥體材質：碳鋼、不銹鋼	設計與制造標準：MSS-SP-68
結構長度標準：ISO5752第13系列	連接法蘭標準：ANSI B16.5	閥門試驗標準：API598

四、三偏心原理

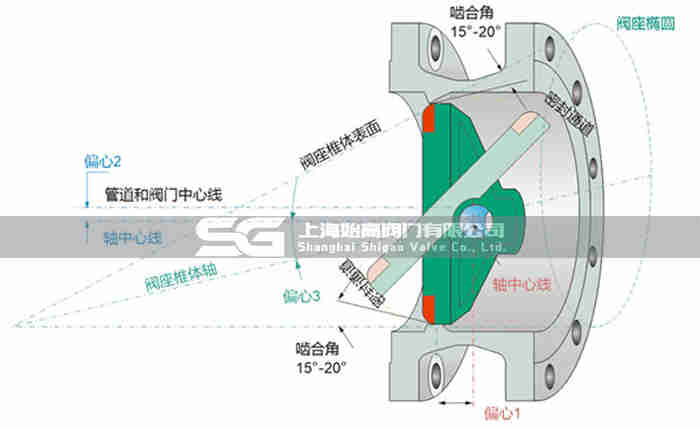

美標對夾三偏心硬密封蝶閥原理圖

1、偏心1：閥軸位于閥座軸后面，使得密封能夠完全緊密環繞接觸整個閥座。
2、偏心2：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。
3、偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。

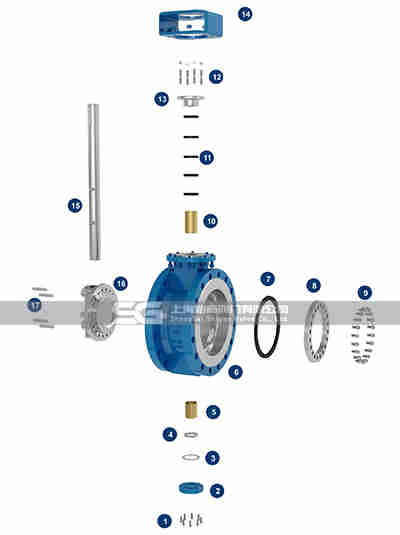

五、零件材質

序號	零件名稱	碳鋼	不銹鋼	低溫鋼
1	底蓋螺釘	8.8/B7	B8	B8/L7
2	底蓋	A105	304	304/LF2
3	墊片	304+石墨	304+石墨	304+石墨
4	卡環	1035	304	304
5	下軸套	SF-1	SF-1S/C95200	SF-1S/C95200
6	閥體	WCB	CF8	LCB/LC1
7	密封圈	304+石墨	304+石墨	304+石墨
8	壓板	A105	304	304/LF2
9	壓板螺釘	8.8/B7	B8	B8/L7
10	上軸套	SF-1	SF-1S/C95200	SF-1S/C95200
11	填料	柔性石墨	柔性石墨	柔性石墨
12	壓蓋螺柱	8.8/B7	B8	B8/L7
13	填料壓蓋	WCB	CF8	CF8/LF2
14	支架	WCB	WCB/CF8	WCB/CF8
15	閥桿	410/420	304/17-4PH	410/17-4PH
16	蝶板	WCB	CF8	LCB/LC1
17	銷軸	410/420	304/17-4PH	410/17-4PH

六、型號編制

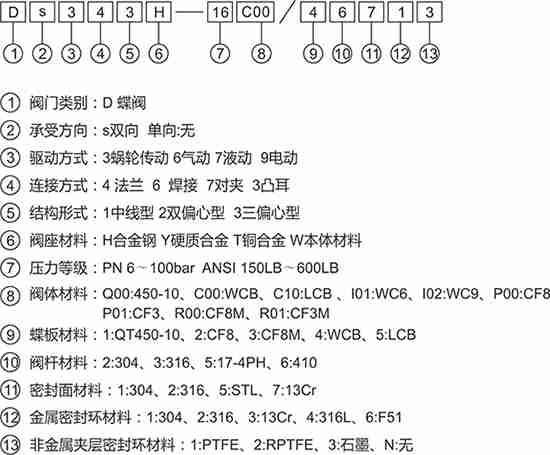

美標對夾三偏心硬密封蝶閥型號編制圖

七、美標對夾三偏心硬密封蝶閥尺寸表

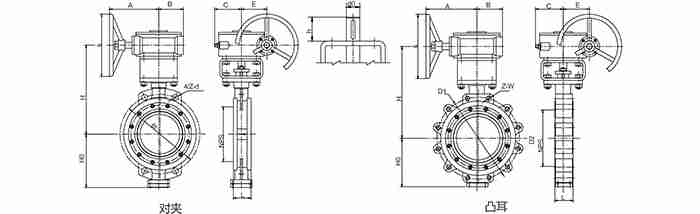

美標對夾三偏心硬密封蝶閥尺寸圖

NPS	L	D0	H	A	B	C	E	G
2"	43	65	195	144	56	56	50	180
3"	48	105	215	144	56	56	50	180
4"	54	120	235	144	56	56	50	180
5"	57	130	285	200	75	96	63	300
6"	57	170	300	200	75	96	63	300
8"	64	200	340	230	90	120	80	350
10"	71	240	380	230	90	120	80	350
12"	81	285	425	260	152	165	125	400
14"	92	320	505	260	152	165	125	400
16"	102	360	510	260	152	165	125	400
18"	114	385	565	260	152	165	125	400
20"	127	410	590	290	180	198	160	500
24"	154	454	685	418	200	215	200	600
28"	165	545	755	418	200	215	200	600
32"	190	575	825	510	235	270	263	700
36"	203	655	960	510	235	270	263	700
40"	216	725	1015	510	235	270	263	700
48"	254	560	1150	550	275	335	333	800
56"	279	995	1345	550	275	335	333	800

八、應用

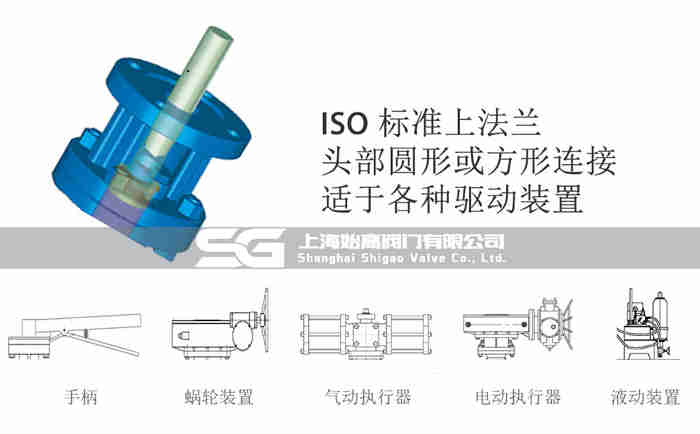

美標對夾三偏心硬密封蝶閥附件圖1

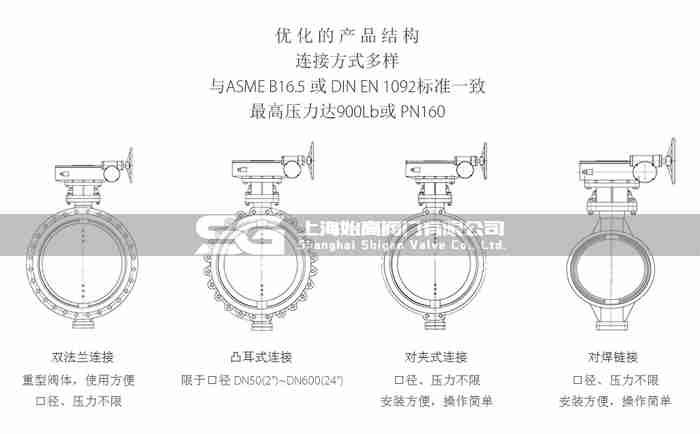

美標對夾三偏心硬密封蝶閥附件圖2

美標對夾三偏心硬密封蝶閥被廣泛地應用到冶金、鋼鐵、電力、石油、化工、供熱、空氣、煤氣、可燃?xì)怏w、市政供水以及給排水等腐蝕性介質的管道上，作為截止或調節介質流量使用。三偏心蝶閥作為閥門新科技的結晶，揚各種閥門之長，避各種閥門之短，對夾、凸耳、法蘭、環接、對接焊、夾套等各種結構長度都可以對應。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標對夾三偏心硬密封蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
