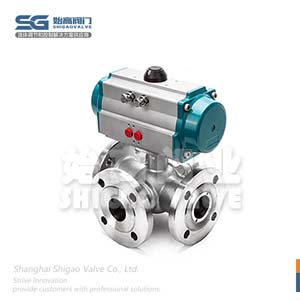

氣動三通切換球閥

內容摘要

氣動三通切換球閥可分為 L 型和 T 型。L 型三通切換球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可采用四閥座結構。

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

氣動三通切換球閥參數表

產品品牌：	始高閥門	產品名稱：	氣動三通切換球閥
產品型號：	Q644F/Q645F	閥體材質：	不銹鋼304、316
連接方式：	法蘭	適用壓力：	PN1.6Mpa-2.5Mpa
公稱通徑：	DN15~DN200	驅動方式：	氣動
適用介質：	水、油品、氣體等	適用溫度：	-20°C ~ +150°C
流道類型：	L型/T型	設計依據：	GB/ANSI
法蘭標準：	GB/9113、JB/T79、ANSI B16.5	檢測標準：	JB/T9092、API598
執行器形式：	AT氣動執行器/PT氣動執行器	作用方式：	雙作用(氣開氣關)、單作用(彈簧復位)
控制方式：	開關兩位控制、4-20mA模擬量控制	氣源壓力：	雙作用3-8bar；單作用4-8bar
操作介質：	空氣	連接尺寸：	ISO5211
氣源接口：	符合NAMUR標準	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

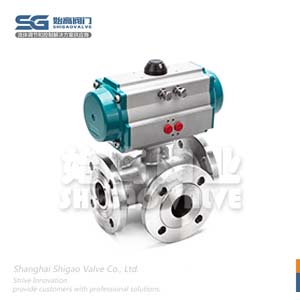

閥門概述Product introduction

氣動三通切換球閥可分為 L 型和 T 型。L 型三通切換球閥用于介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控制管路中介質的合流或分流。

結構特點Features

1、氣動三通切換球閥在結構上采用一體化結構，4 面閥座的密封型式，法蘭連接少，可靠性高，設計實現了輕量化。
2、氣動三通球芯分 T 型和 L 型，使用壽命長，流通能力大，阻力小。
3、球閥按作用式分單作用和雙作用兩種型式，單作用式的特點是一旦動力源發生故障時，球閥將處于控制系統要求的狀態。

外形尺寸Overall Dimension

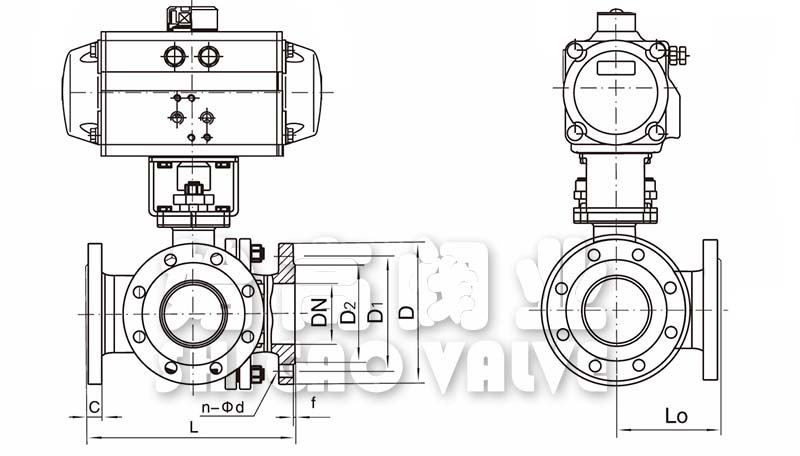

氣動三通切換球閥尺寸圖

DN	L	L0	D	D1	D2	C	f	n-d
15	150	72	95	65	46	14	2	4-14
20	160	80	105	75	56	16	2	4-14
25	180	90	115	85	65	16	2	4-14
32	200	100	140	100	76	18	3	4-18
40	220	110	150	110	84	18	3	4-18
50	240	120	165	125	99	20	3	4-18
65	260	130	185	145	118	20	3	4-18
80	280	140	200	160	132	20	3	8-18
100	320	160	220	180	156	22	3	8-18
125	380	190	250	210	184	22	3	8-18
150	440	220	285	240	211	24	3	8-22
200	550	260	340	295	266	24	3	12-22

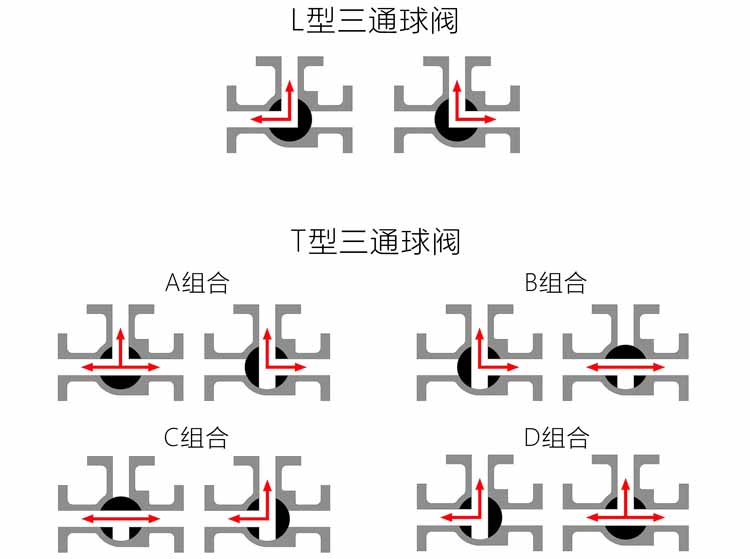

流通道示意圖Flow channel diagram

氣動三通切換球閥流向圖

結語Conclusion

氣動三通切換球閥是一種旋轉型換向閥，一般與電磁閥等氣動元件組合使用。球閥流道阻力小，流量系數大。閥芯有L型和T型兩種，用于分配流體或分流合流場合。具三通球閥有關閉嚴密，結構緊湊，重量輕，維修方便等優點。氣動三通球閥廣泛用于氣體、液體、蒸汽、油品等腐蝕性介質的管道自動化控制。

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氣動三通切換球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
