德標長頸波紋管截止閥

產品信息
產品型號：WJ41H	021-31261651
產品口徑：DN15-DN400	m.hsbf-brake.com
產品壓力：1.6MPa-4.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、德標長頸波紋管截止閥概述

WJ41H德標長頸波紋管截止閥的密封元件為鈦金，是一種耐高溫、耐腐蝕的材料，加在波紋管處形成重密封，比傳統的波紋管截止閥多了一道密封，形成三重重密封，性能更加安全可靠。

二、德標長頸波紋管截止閥的特點

1、閥桿：加粗閥桿可以增加閥桿的耐磨性，尤其更加適用于蒸汽系統和導熱油系統。
2、波紋管：加長、多重壁、抗扭矩、長壽命波紋管，完全刷新普通國產波紋管的啟閉壽命。
3、波紋管防護性空間設計：波紋管被密封在密閉的空間里，不受介質、壓力、溫度的影響。
4、倒密封設計在打開位置帶有行程限制器和波紋管抗振動設備。
5、閥體采用德國覆膜砂鑄技術，大大提高閥體表面光潔度及機械性能，減少氣孔、砂眼、裂紋的出現，增強鑄件的抗拉強度。

三、德標長頸波紋管截止閥參數表

公稱通徑：DN15-DN400	公稱壓力：1.6MPa-4.0MPa
適用介質：水、油、蒸汽等	適用溫度：-20℃-425℃
閥體材質：碳鋼、不銹鋼	控制方式：手動、電動、氣動
設計標準：DIN 3356	結構長度標準：DIN 3202
連接法蘭標準：DIN 2543-2545	試驗和檢驗標準：DIN 3230

四、德標長頸波紋管截止閥尺寸表

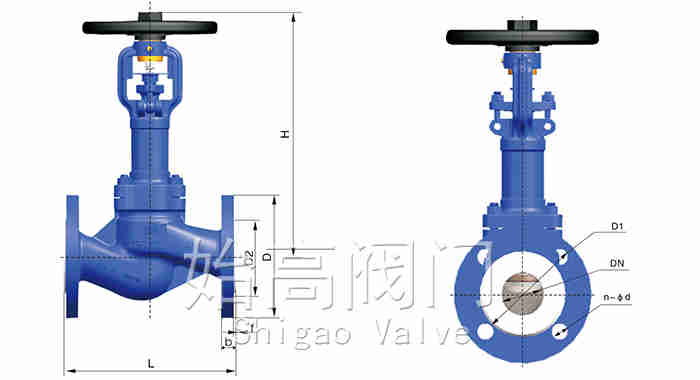

長頸德標波紋管截止閥尺寸圖

DN	L	D	D1	D2
15	130	95	65	45
20	150	105	75	58
25	160	115	85	68
32	180	140	100	78
40	200	150	110	88
50	230	165	125	102
65	290	185	145	122
80	310	200	160	138
100	350	220	180	158
125	400	250	210	188
150	480	285	240	212
200	600	340	295	268
250	730	405	355	320
300	850	460	410	378
350	980	520	470	438
400	1100	580	525	490

五、應用

德標長頸波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的德標長頸波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
