GQ61F全焊接過濾球閥

產品信息
產品型號：GQ61F/GQ361F	021-31261651
產品口徑：DN65-DN350	m.hsbf-brake.com
產品壓力：1.6MPa-6.4MPa	[email protected]
產品材質：碳鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、全焊接過濾球閥相關概述

GQ61F/GQ361F全焊接過濾球閥在流體介質輸送管道中是一種有效必備的截斷裝置。為了清除流體介質中的雜質和污物，保持輸送管道的清潔和暢通，在輸送管道中設置過濾器是一種提高流體質量必不可少的重要設備�，F(xiàn)有輸送管道中安裝過濾器因占用空間大，常受到使用條件的限制并且過濾器的拆洗困難。本款全焊接過濾器GQ61F解決了現有管道中設置過濾器受到安裝條件限制和維修時存在清洗困難等問題，其設計合理，結構緊湊，操作靈活省力，安裝、維修方便，既顯著減少占用空間，又有利于降低成本和廣泛推廣應用。

二、全焊接過濾球閥的特點

1、整體式焊接球閥，不會有外部泄漏現象。
2、閥座由碳化特氟龍密封環及彈簧構成，對壓力和溫度變化適應能力強，在標準壓力和溫度范圍內不會產生任何泄漏。
3、密封環采用含量20％Carbon碳素的C-PTFE材質，保障完全無泄漏。
4、與同類相同規格產品相比，閥體小，重量輕，外形美觀，使用壽命長。
5、閥體、球體及邊閥體均采用無縫管壓制而成型。閥桿處采用雙道O型圈密封，并且具有防吹出功能。
6、過濾網與球體合為一體，濾網球閥連接在管道中本身有過濾功能，可以替代過濾器進行使用，起到一閥多用的效果，節省了管道安裝空間及運營成本，可以阻攔直徑大于4.5mm的雜質通過。

三、全焊接過濾球閥參數表

公稱通徑：DN65-DN350	公稱壓力：1.6MPa-6.4MPa	適用溫度：-29℃-200℃
閥體材質：碳鋼	適用介質：水、氣、油等無腐蝕介質	操作方式：手柄、蝸輪

四、全焊接過濾球閥尺寸表

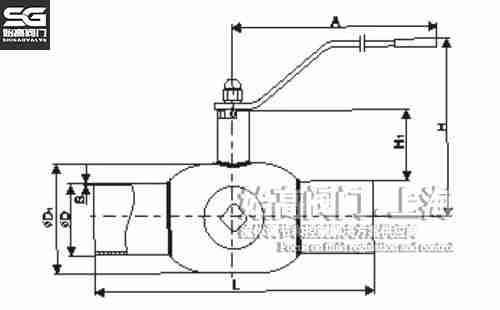

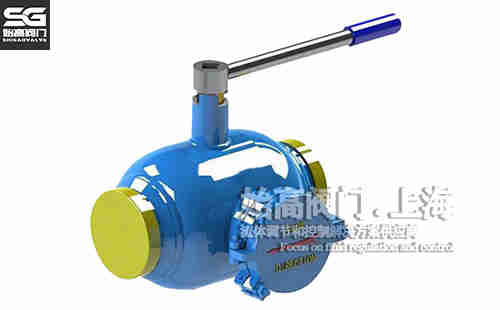

手柄全焊接過濾球閥尺寸手柄全焊接過濾球閥實物

口徑	壓力	L	A	H	H1	D1	D(DIN)	D(GB)	S
65	25	300	275	183	74	114.3	76.1	73	3.5
80	25	300	275	196	80	139.7	88.9	89	4
100	25	32.5	275	219	100	168.3	114.3	108	4.5

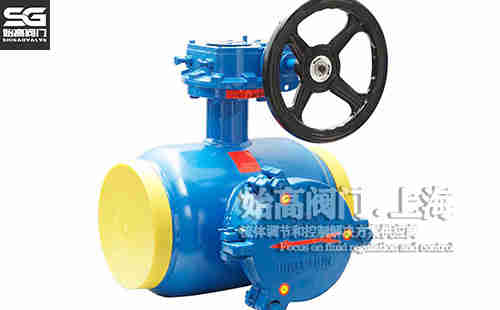

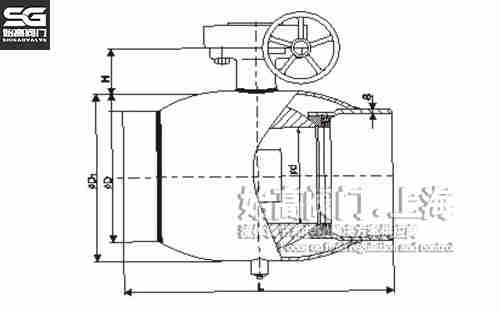

蝸輪全焊接過濾球閥尺寸蝸輪全焊接過濾球閥實物

口徑	壓力	L	d	D1	D(DIN)	D(GB)	S	H
125	25	325	100	177.8	139.7	133	5	92
150	25	350	125	219.1	168.3	159	6	112
200	25	400	150	273	219.1	219	7	95
250	25	530	200	355.6	273	273	8	126
300	25	550	250	426	323.9	325	9	149
350	25	686	290	508	355.6	377	10	167

五、全焊接過濾球閥零件材質表

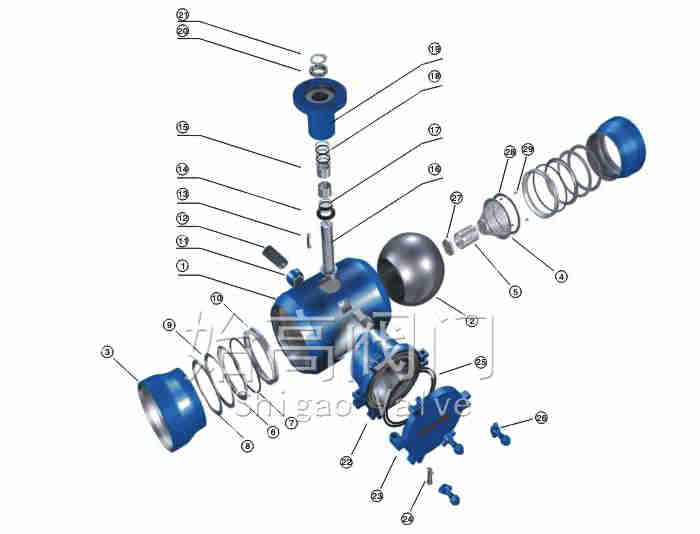

全焊接過濾球閥結構圖

序號	名稱	序號	名稱	序號	名稱	序號	名稱
1	閥體	2	球體	3	邊閥體	4	錐閥體
5	茼網	6	閥座環	7	O型圈	8	墊片
9	碟簧	10	閥座	11	泄壓閥座	12	泄壓閥
13	鍵	14	擋片	15	閥桿滑套	16	閥桿
17	墊片	18	O型圈	19	閥桿套	20	壓環
21	開口銷	22	中法蘭	23	蓋板	24	銷軸
25	O型圈	26	活結螺栓	27	底網	28	固定圈

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GQ61F全焊接過濾球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
