旋啟式電站止回閥

產品信息
產品型號：H64Y	021-31261651
產品口徑：DN15-DN350	m.hsbf-brake.com
產品壓力：1500LB-2500LB	[email protected]
產品材質：碳鋼、不銹鋼、鉻鉬釩鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、旋啟式電站止回閥概述

H64Y高溫高壓旋啟式電站止回閥是遵循ANSI B16.3和E101標準的引進型，另一種是JB3595標準的國標型。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。自密封圈有兩種材料：一種是低碳鋼，另一種是柔性石墨夾316絲。密封面堆焊鈷基硬質合金。其加工后的純金屬層≥3mm，具有耐磨、耐高壓、抗腐蝕、抗擦傷、使用壽命長等特點。

二、旋啟式電站止回閥的特點

1、產品設計制造按ANSI B16.34和E101標準的規定，結構合理，性能優良，造型美觀。
2、閥門中腔采用壓力自緊式密封結構，介質壓力越高，密封性能越好。
3、支管兩端為焊接結構，適應不同的接管要求。
4、閥瓣、閥座密封面采用司太立鈷基硬質合金焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長。
6、閥瓣繞閥座的銷軸旋轉，減少關閉時發生的猛烈沖擊。
7、內裝式的銷軸結構，減小外泄漏點，使用更可靠。

三、旋啟式電站止回閥參數表

公稱通徑：DN15-DN350	公稱壓力：1500LB-2500LB
適用介質：水、蒸汽	適用溫度：-20℃-550℃
閥體材質：碳鋼、不銹鋼、鉻鉬釩鋼	連接方式：對焊連接

四、旋啟式電站止回閥尺寸表

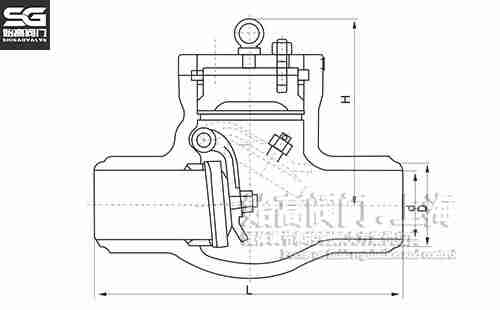

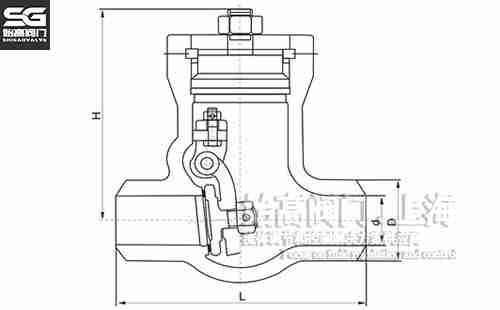

旋啟式電站止回閥尺寸旋啟式電站止回閥尺寸圖

H64Y-1500LB
口徑	d	L	H
2-1/2	56	254	282
3	64	305	300
4	84	406	350
5	100	483	425
6	126	559	400
8	158	711	490
10	200	864	540
12	250	991	650
14	280	1067	710
H64Y-2000LB
2-1/2	50	330	240
3	60	368	305
4	80	457	315
5	96	533	409
6	118	610	465
8	147	762	528
10	180	914	613
12	222	1041	680
14	254	1118	745
H64Y-2500LB
3	54	368	297
4	70	457	385
5	86	533	410
6	104	610	455
8	130	762	557
10	162	914	615
12	210	1041	715
14	234	1118	790
16	264	1245	815
18	304	1397	815

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的旋啟式電站止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
