蝶式緩沖止回閥

產品信息
產品型號：HDH47X/DH47X	021-31261651
產品口徑：DN200-DN1400	m.hsbf-brake.com
產品壓力：1.0MPa-2.5MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、蝶式緩沖止回閥概述

DH47X/HDH47X蝶式緩沖止回閥主要由閥體、蝶板、阻力油缸等組成。閥座斜置，蝶板采用雙偏心設計。主要用于凈水、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流消除破壞性的水錘，保護管道、水泵的安全運行。是工業用水和城市排污的理想產品。

二、蝶式緩沖止回閥的特點

1、該產品具有體型小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。
2、緩閉系統性能優良，不受管道中介質的影響，閥瓣先速關后緩閉，可防止破壞性水錘。
3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。
4、流體阻力小、啟閉平穩 ，無振動，無噪音，具有明顯的節能效果。

三、蝶式緩沖止回閥參數表

公稱通徑：DN200-DN1400	公稱壓力：1.0MPa-2.5MPa
適用介質：水、污水	適用溫度：0℃-80℃
閥體材質：鑄鐵、鑄鋼、不銹鋼	連接方式：法蘭連接

四、蝶式緩沖止回閥尺寸表

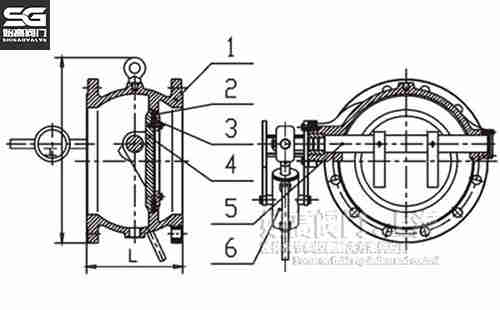

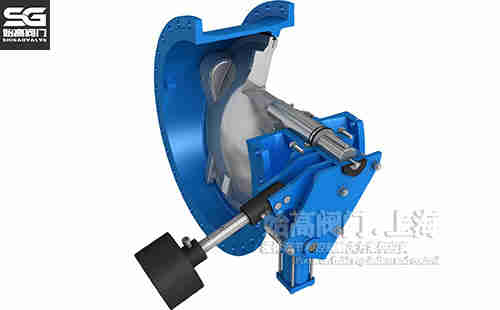

蝶式緩沖止回閥尺寸圖蝶式緩沖止回閥結構圖

DN	200	250	300	350	400	500	600	700	800	900	1000	1200	1400
L	230	250	270	290	310	350	390	430	470	510	550	630	710
H	550	630	690	780	860	980	1070	1220	1320	1430	1550	1800	1980
B1	540	600	650	710	770	900	1090	1200	1320	1420	1550	1780	2000

五、相關應用

蝶式緩沖止回閥閥座斜置，蝶板采用雙偏心設計。主要用于凈水、污水、海水等介質的供、排水管道上，安裝在水泵出口處，用以截斷介質的回流消除破壞性的水錘，保護管道、水泵的安全運行。是工業用水和城市排污的理想產品。

六、安裝示意圖

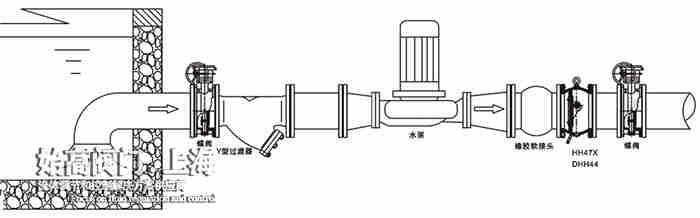

蝶式緩沖止回閥安裝示意圖

七、零部件材質

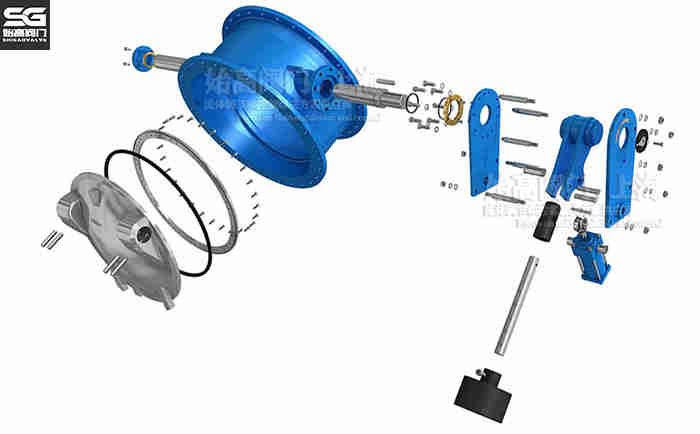

蝶式緩沖止回閥零部件圖

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的蝶式緩沖止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
