靜音止回閥

產品信息
產品型號：HC42X、DRVZ	021-31261651
產品口徑：DN40-DN1200	m.hsbf-brake.com
產品壓力：1.0MPa-2.5MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、靜音止回閥概述

DRVZ/HC42X靜音止回閥由閥體、閥座、導流體、閥瓣、彈簧等零件組成。內部流道采用流線型設計，水頭損失與同類止回閥比較約為1/3-1/4，同時停泵時其閥瓣在多彈簧關閉時間短，可達快速關閉，避免水錘產生且防止巨大水擊聲，形成靜音效果。該閥主要適用于排水、消防、暖通、化工、電廠等系統，可安裝在水泵出口處，以防止倒流及水錘對泵的損害。垂直安裝效果更佳。CVKR大口徑靜音止回閥主要由閥體、閥座、閥瓣、軸承及彈簧等主要零件組成，停泵時其閥瓣關閉時間很短，可達快速關閉，避免水錘產生且防止巨大水擊聲，形成靜音效果，蓋閥具有結構長度短的特點。

二、靜音止回閥參數表

公稱通徑：DN40-DN1200	公稱壓力：1.0MPa-2.5MPa
適用介質：水	適用溫度：0℃-80℃
閥體材質：鑄鐵、鑄鋼、不銹鋼	連接方式：法蘭連接

三、靜音止回閥尺寸表

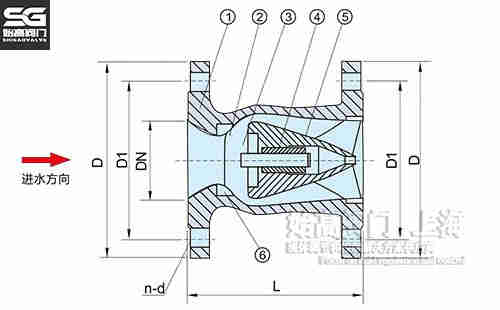

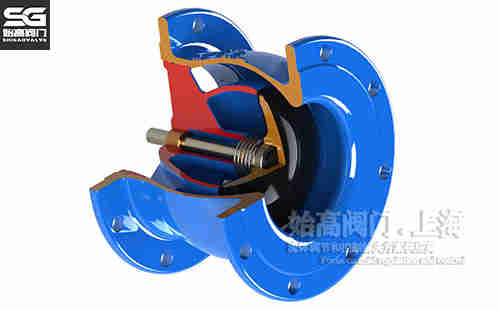

DRVZ靜音止回閥尺寸圖 DRVZ靜音止回閥結構圖

HC42X/DRVZ連接尺寸：

DN	40	50	65	80	100	125	150	200	250	300
L	125	125	150	185	240	300	350	450	500	550

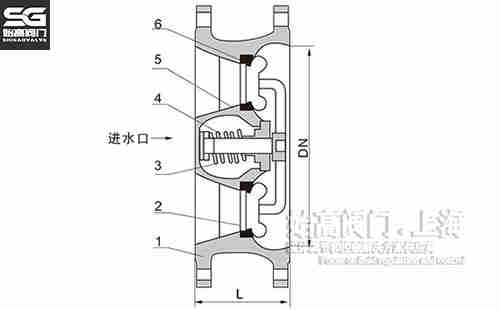

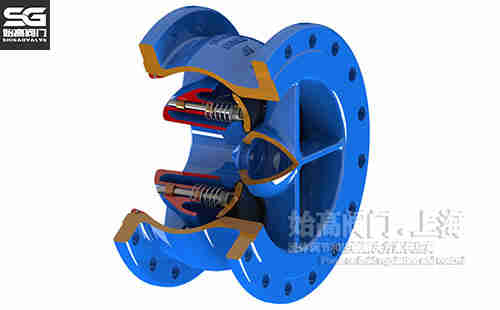

CVKR靜音止回閥尺寸圖 CVKR靜音止回閥結構圖

CVKR連接尺寸：

DN	300	350	400	450	500	600	700	800	900	1000	1200
L	181	184	191	203	219	222	280	356	368	432	524

四、相關應用

靜音止回閥由閥體、閥座、導流體、閥瓣、彈簧等零件組成。內部流道采用流線型設計，水頭損失與同類止回閥比較約為1/3-1/4，同時停泵時其閥瓣在多彈簧關閉時間短，可達快速關閉，避免水錘產生且防止巨大水擊聲，形成靜音效果。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的靜音止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
