無磨損微阻球形止回閥

產品信息
產品型號：HQ44X、HQ45X	021-31261651
產品口徑：DN50-DN1000	m.hsbf-brake.com
產品壓力：1.0MPa-2.5MPa	[email protected]
產品材質：鑄鐵、鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、無磨損微阻球形止回閥概述

HQ44X/HQ45X無磨損微阻球形止回閥采用橡膠包裹球為閥瓣，在介質的作用下，可在閥體內的滑道上滾動，從而打開或關閉閥門，流量大流阻損失小，密封性能好，消聲關閉，可減小水擊波，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水等官網的水泵出口，防止介質倒流。

二、無磨損微阻球形止回閥參數表

公稱通徑：DN50-DN1000	公稱壓力：1.0MPa-2.5MPa
適用介質：水、腐蝕性介質	適用溫度：0℃-80℃
閥體材質：鑄鐵、鑄鋼、不銹鋼	連接方式：法蘭連接
法蘭標準：GB/T17241.6、GB/T9133	試驗標準：GB/T13927、API1598

三、無磨損微阻球形止回閥零部件材質

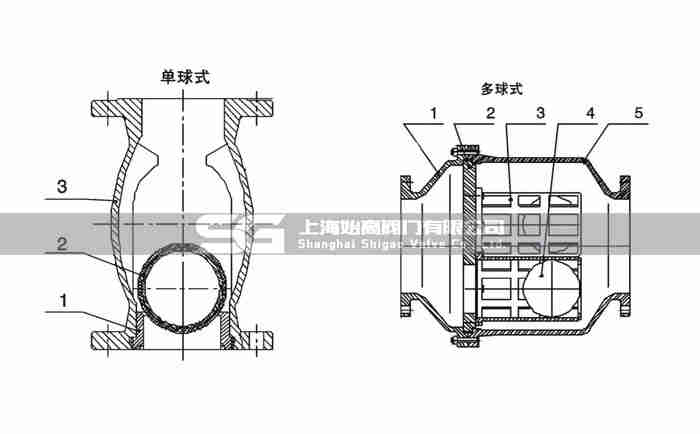

無磨損微阻球形止回閥零部件圖

序號	名稱	材料
1(單球)	閥座	不銹鋼、碳鋼
1(多球)	閥蓋	灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼
2(單球)	球	碳鋼包橡膠組合件
2(多球)	擋板	A3鋼板
3(單球)	閥體	灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼
3(多球)	網架	不銹鋼、碳鋼
4	球	碳鋼包橡膠組合件
5	閥體	灰鑄鐵、球墨鑄鐵、不銹鋼、碳鋼

四、無磨損微阻球形止回閥尺寸表

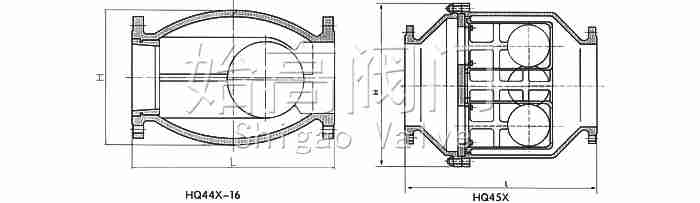

無磨損微阻球形止回閥尺寸圖

DN	50	65	80	100	125	150	200	250	300
L	250	280	310	350	400	450	550	650	750
H	180	210	225	245	280	320	380	450	510

五、安裝示意圖

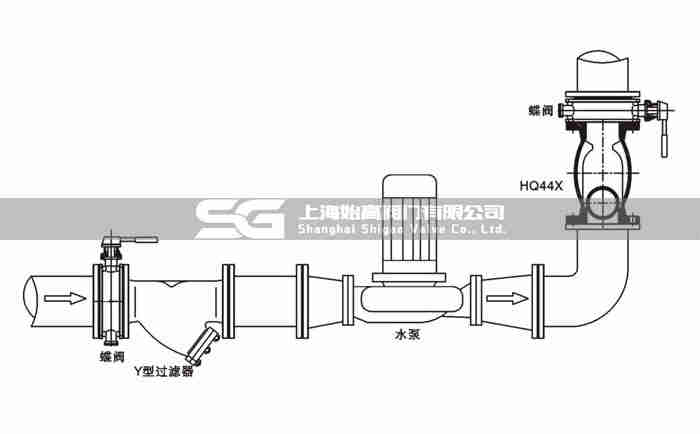

HQ44X微阻球形止回閥安裝圖1

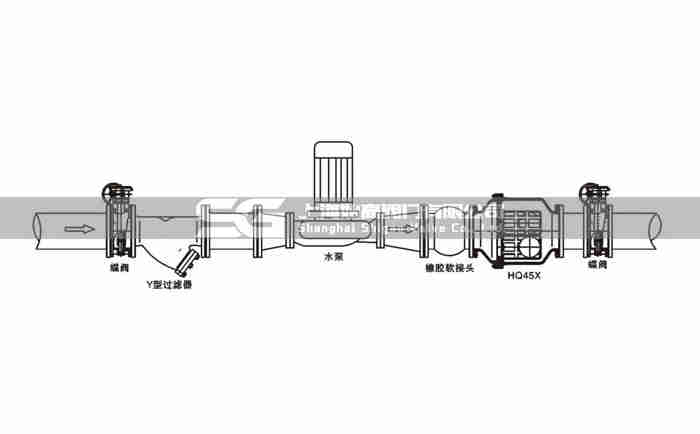

HQ45X微阻球形止回閥安裝圖2

無磨損微阻球形止回閥采用橡膠包裹球為閥瓣，在介質的作用下，可在閥體內的滑道上滾動，從而打開或關閉閥門，流量大流阻損失小，密封性能好，消聲關閉，可減小水擊波，水平或垂直安裝均可，可用于冷水、熱水、工業及生活污水等官網的水泵出口，防止介質倒流。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的微阻球形止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
