鍛鋼Y型止回閥

產品信息
產品型號：H65Y	021-31261651
產品口徑：DN10-DN50	m.hsbf-brake.com
產品壓力：150LB-800LB	[email protected]
產品材質：A105、合金鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、鍛鋼Y型止回閥概述

H61Y鍛鋼Y型止回閥由三種閥蓋設計形式：第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封，客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，其閥體與閥蓋用螺紋連接，內壓自密封環密封。鍛鋼止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、和背壓閥。

二、鍛鋼Y型止回閥參數表

公稱通徑：DN10-DN50	公稱壓力：150LB-800LB
適用介質：水、氣、油等	適用溫度：-29℃-550℃
閥體材質：A105、合金鋼、不銹鋼	連接方式：螺紋連接、承插焊連接、對焊連接

三、鍛鋼Y型止回閥零部件材質

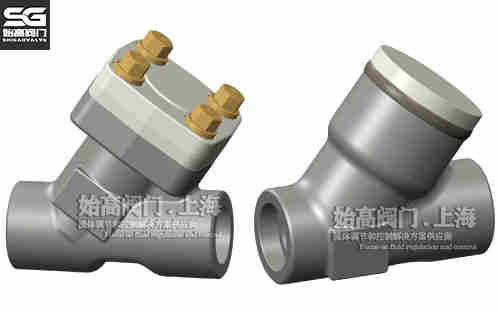

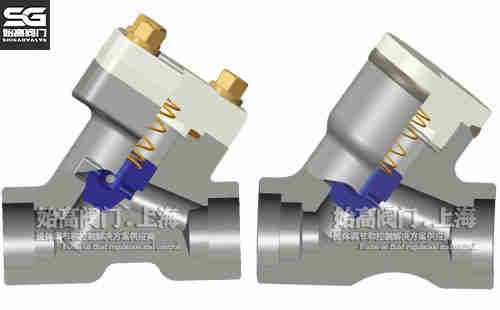

鍛鋼Y型止回閥結構圖鍛鋼Y型止回閥零部件圖

序號	名稱	A105N(CS)	f22(AS)	F304/F304L(SS)	F316/F316L(SS)
1	閥體	A105N	A821 F22	A182 F304/F304L	A182 F316/F316L
2	升降式閥瓣	A276 420	A276 304	A276 304/304L	A276 316/316L
3	墊片	316夾柔性石墨		316夾PTFE
4	閥蓋	A105	A182 F22	A182 F304/F304L	A182 F316/F316L
5	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
適用介質		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃-425℃	-29℃-550℃	-29℃-200℃

四、鍛鋼Y型止回閥尺寸表

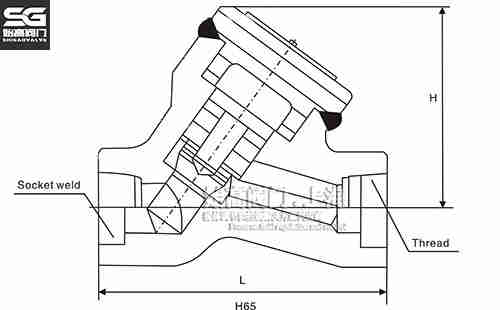

鍛鋼Y型止回閥尺寸圖 Y型鍛鋼止回閥

口徑	縮徑L	縮徑H	全徑L	全徑H
3/8	98	85	98	85
1/2	98	85	110	95
3/4	110	95	120	105
1	120	105	140	114
1-1/4	140	114	140	114
1-1/2	140	114	170	132
2	170	132	200	145

五、相關應用

鍛鋼Y型止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、和背壓閥。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的鍛鋼Y型止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
