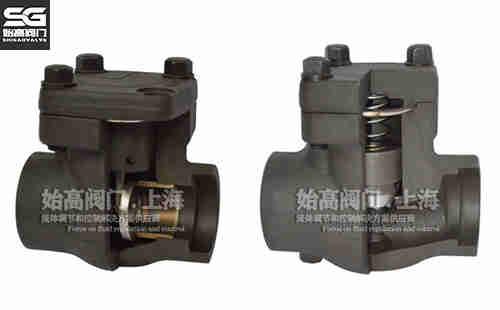

一、焊接鍛鋼止回閥概述
H61Y焊接鍛鋼止回閥有三種閥蓋設計形式：第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封，客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，其閥體與閥蓋用螺紋連接，內壓自密封環密封。鍛鋼止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、和背壓閥。
二、焊接鍛鋼止回閥參數表
| 公稱通徑：DN15-DN50 | 公稱壓力：150LB-2500LB |
| 適用介質：水、蒸汽、油等 | 適用溫度：-29℃-550℃ |
| 閥體材質：A105、合金鋼、不銹鋼 | 連接方式：螺紋連接、對焊連接 |
三、焊接鍛鋼止回閥零部件材質
| 序號 | 名稱 | A105N(CS) | f22(AS) | F304/F304L(SS) | F316/F316L(SS) |
| 1 | 閥體 | A105N | A821 F22 | A182 F304/F304L | A182 F316/F316L |
| 2 | 升降式閥瓣 | A276 420 | A276 304 | A276 304/304L | A276 316/316L |
| 3 | 墊片 | 316夾柔性石墨 | 316夾PTFE | ||
| 4 | 閥蓋 | A105 | A182 F22 | A182 F304/F304L | A182 F316/F316L |
| 5 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃-425℃ | -29℃-550℃ | -29℃-200℃ | ||

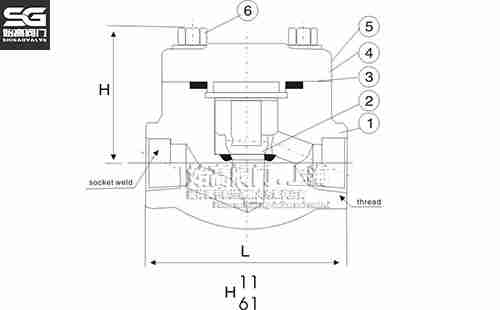

四、焊接鍛鋼止回閥尺寸表
| 英制 | 公制 | ANSI | JIS | L | H |
| 1/2" | 15 | 21.8 | 22.2 | 79 | 61 |
| 3/4" | 20 | 27.1 | 27.7 | 92 | 65 |
| 1" | 25 | 33.8 | 34.5 | 111 | 79 |
| 1-1/4" | 32 | 42.6 | 43.2 | 120 | 95 |
| 1-1/2" | 40 | 48.7 | 49.1 | 152 | 103 |
| 2" | 50 | 61.1 | 61.1 | 172 | 118 |
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的焊接鍛鋼止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
