焊接鍛鋼止回閥
鍛鋼Y型止回閥
法蘭鍛鋼止回閥自密封鍛鋼止回閥
| 產品信息 | |
| 產品型號：H61Y |  021-31261651 |
| 產品口徑：DN15-DN50 |  m.hsbf-brake.com |
| 產品壓力：900LB-2500LB |  [email protected] |
| 產品材質：A105、合金鋼、不銹鋼 |  資料下載 |
| . 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。 | |
| . 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 | |
| . 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 | |
| . 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 | |

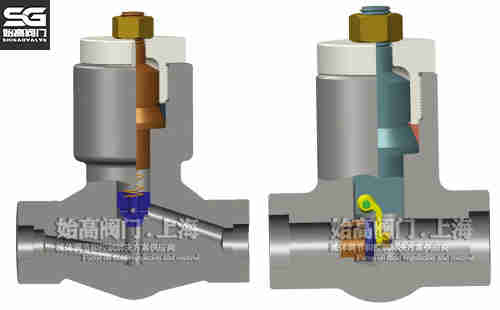

一、自密封鍛鋼止回閥概述
H61Y自密封鍛鋼止回閥有三種閥蓋設計形式：第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封，客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，其閥體與閥蓋用螺紋連接，內壓自密封環密封。鍛鋼止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、和背壓閥。
二、自密封鍛鋼止回閥參數表
| 公稱通徑：DN15-DN50 | 公稱壓力：900LB-2500LB |
| 適用介質：水、氣、油等 | 適用溫度：-29℃-550℃ |
| 閥體材質：A105、合金鋼、不銹鋼 | 連接方式：螺紋連接、對焊連接 |

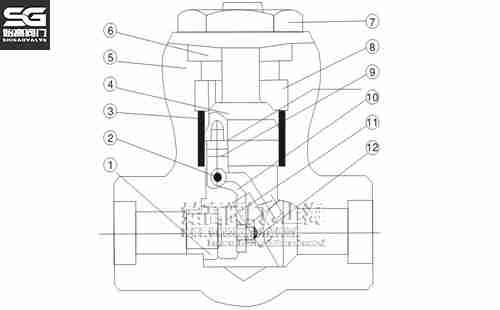

三、自密封鍛鋼止回閥零部件材質
| 序號 | 名稱 | A105N(AS) | f22(AS) | F304/F304L(SS) | F316/F316L(SS) |
| 1 | 閥體 | A105N | A182 F22 | A182 F304/F304L | A182 F316/316L |
| 2 | 銷軸 | A276 | A276 304 | A276 304/304L | A276 F316/F316L |
| 3 | 閥瓣 | A276 410 | F304 | A182 304/304L | A182 F316/F316L |
| 4 | 閥蓋 | A105N | A182 F22 | A182 F304/304L | A182 F316/F316L |
| 5 | 圓柱銷 | A276 420 | A182 F304 | A182 F316 | |
| 6 | 提升螺母 | A192 2H | A194.4 | A194.8 | A194 8M |
| 7 | 密封座 | A105 | A182 F304L | A182 F304/F304L | A182 F316/F316L |
| 8 | 密封環 | A276 304L | A276 F316 | ||
| 9 | 搖臂 | A105 | A182 F22 | A182 F304/F304L | A182 F316/F316L |
| 10 | 四開環 | A276 420 | A182 F304 | A182 F316 | |
| 11 | 吊耳 | A193 B7 | A193 B16 | A193 B8 | A193 8M |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | -29℃-425℃ | -29℃-550℃ | -29℃-200℃ | ||

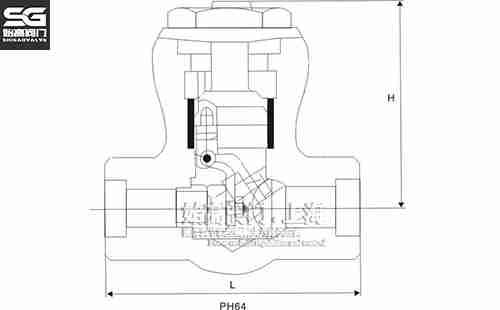

四、自密封鍛鋼止回閥尺寸表
| DN | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
| L | 140 | 140 | 140 | 178 | 178 | 216 |
| H | 117 | 118 | 117 | 152 | 152 | 195 |
五、應用
自密封鍛鋼止回閥是指依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流的閥門，又稱逆止閥、單向閥、和背壓閥。
|
溫馨提示： 本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自密封鍛鋼止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
