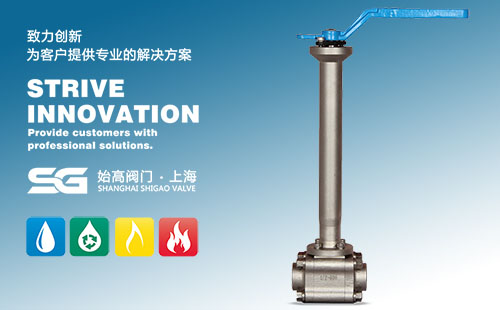

DQ11N鍛鋼低溫球閥

產品信息
產品型號：DQ11N/DQ61N	021-31261651
產品口徑：1/2	m.hsbf-brake.com
產品壓力：150LB-2500LB	[email protected]
產品材質：A105、304等	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、鍛鋼低溫球閥概述

鍛鋼低溫球閥主要用于低溫介質和深冷管路系統，應用于氣體液化設備、空分設備；天然氣液化、儲運設備；液態氧、氮、氬、氫、二氧化碳低溫貯槽及槽車；變壓吸附制氧、氮設備。鍛鋼低溫球閥廣泛應用于能源、石化、冶金、航天、核工業、鐵道等行業等行業。

二、技術參數

設計與制造標準：API608;BS5351;ASME B16.34/B16.11/B1.20.1/B16.25	閥門尺寸：1/2"~2"	應用等級：150LB~2500LB
溫度等級：-196℃	結構特征：三片式閥體	連接端類型：螺紋、承插焊或?qū)?/span>
閥體材質：鍛A105,鍛不銹鋼	適用介質：LO2,LN2,LAr,LNG等氣、液體	防火結構：API607

三、鍛鋼低溫球閥實物圖

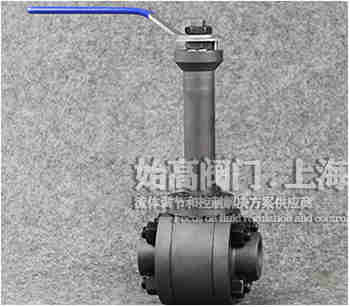

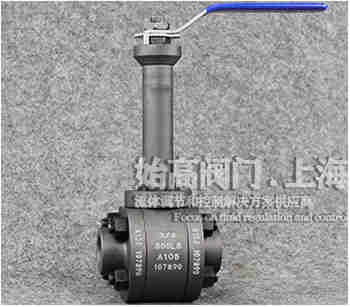

鍛鋼低溫球閥實物 DQ61N承插鍛鋼低溫球閥實物

四、壓力試驗

壓力試驗（A105）
磅級CLASS	殼體psig	上密封psig	閥座psig
磅級CLASS	水	水	空氣	水
150LB	450	-	90	325
300LB	1125			825
600LB	2225			1650
800LB	2975			2175
900LB	3350			2450
1500LB	5575			4100
2500LB	9275			6800

五、零件材料

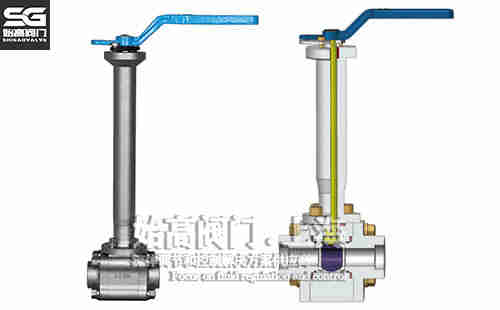

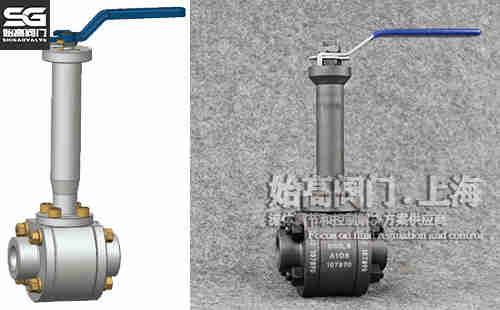

鍛鋼低溫球閥零部件承插低溫鍛鋼球閥結構

零件名稱	材料	零件名稱	材料
閥體	A105\LF2\F5\F11\F22\F304\F304L\F316\F316等	閥蓋	A105\LF2\F5\F11\F22\F304\F304L\F316\F316等
閥座	PCTFE	球體	ASTM A276 316
閥桿	ASTM A276 316	墊片	316+GRAPHITE
上密封墊片	PCTFE	填料	GRAPHITE

六、應用

鍛鋼低溫球閥分為低溫浮動球閥和低溫固定球閥兩類,對于溫度高于-50℃,一般不采用長頸結構,對于溫度低于-50℃的球閥,頸部長度T一般為250mm。低溫球閥主要用于輸出液態低溫介質如乙烯、液氧、液氫、液氮、液氨、液態丙烷、液化天然氣、液化石油產品等，不但易燃易爆，而且在升溫時要?dú)饣�，氣�?時，體積膨脹數百倍。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的DQ11N鍛鋼低溫球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
