焊接鍛鋼截止閥

產品信息
產品型號：J11Y、J61Y	021-31261651
產品口徑：DN15-DN50	m.hsbf-brake.com
產品壓力：150LB-1500LB	[email protected]
產品材質：A105、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、焊接鍛鋼截止閥概述

焊接鍛鋼截止閥的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨，開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，便于維修，在高溫、高壓介質的管路或裝置上宜選用截止閥，如火電廠、核電廠、石油化工系統的高溫、高壓管路上，也可適用于水、蒸汽、油品、硝酸等介質。

二、焊接鍛鋼截止閥參數表

公稱通徑：DN15-DN50	公稱壓力：150LB-1500LB
適用介質：水、油、蒸汽等	適用溫度：-20℃-550℃
閥體材質：A105、不銹鋼	連接方式：螺紋連接、對焊連接、承插焊連接
對焊尺寸標準：ANSI B16.25、JB/T12224	螺紋尺寸標準：ANSI B16.20.1、JB/T7306

三、零部件材質

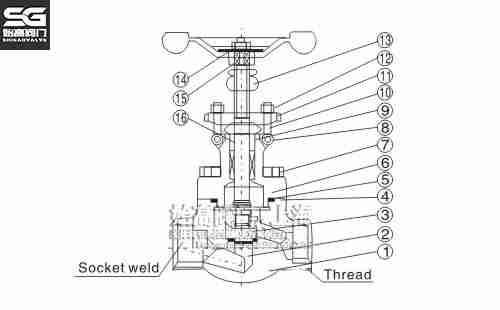

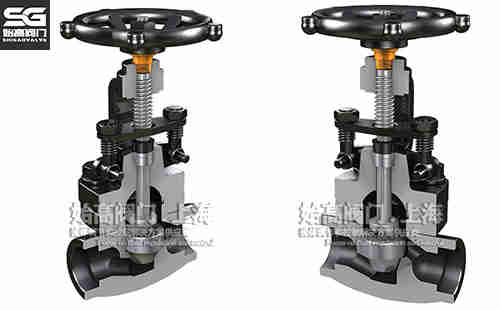

焊接鍛鋼截止閥零件圖焊接鍛鋼截止閥結構

序號	零件名稱	A105N(CS)	F22(CS)	F304/F304L(SS)	F316/F316L(SS)
1	閥體	A105N	A182 F22	A182 F304/F304L	A182 F316/F316L
2	閥瓣	A182 F430	A182 F304	A182 F304/F304L	A182 F316/F316L
3	閥桿	A182 F6A	A182 F22	A182 F304/F304L	A182 F316/F316L
4	墊片	304夾柔性石墨		316夾PTFE
5	閥蓋	A105N	A182 F22	A182 F304/F304L	A182 F316/F316L
6	閥蓋/螺栓	A193 B7	A193 B16	A193 B8	A193 BBM
7	圓柱銷	A276 420		A182 F304
8	填料壓蓋	A276 410		A182 F304/F304L	A182 F316/F316L
9	活結螺栓	A193 B7	A193 B16	A193 B8	A193 BBM
10	填料壓板	A105	A182 F11	A182 F304/F304L	A182 F316/F316L
11/13	螺母	A276-420
12	閥桿螺母	A194 2H	A1944	A194 8	A194 8M

四、焊接鍛鋼截止閥尺寸表

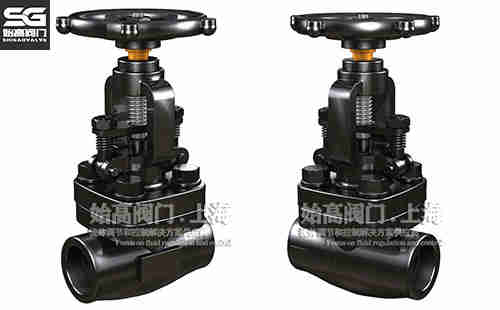

鍛鋼截止閥尺寸焊接鍛鋼截止閥實物圖

規格				S				L	W	H
英制		公制		ANSI		JIS
縮徑RP	全徑FP	縮徑RP	全徑FP	縮徑RP	全徑FP	縮徑RP	全徑FP
3/8	-	10	-	17.6	-	17.9	-	79	100	153
1/2	3/8	15	10	21.8	17.6	22.2	17.9	79	100	158
3/4	1/2	20	15	27.1	21.8	27.7	22.2	92	100	192
1	3/4	25	20	33.8	27.1	34.5	27.7	111	125	252
1-1/4	1	32	25	42.6	33.8	43.2	34.5	120	160	252
1-1/2	1-1/4	40	32	48.7	42.6	49.1	43.2	152	160	289
2	1-1/2	50	40	61.1	48.7	61.1	49.1	172	180	330
-	2	-	50	-	61.1	-	61.1	200	200	370

五、應用

J61H焊接鍛鋼截止閥的結構比閘閥簡單，制造與維修都比較方便，它的密封面不易磨損及擦傷，密封性能好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
