自密封鍛鋼截止閥

產品信息
產品型號：J61Y	021-31261651
產品口徑：DN15-DN50	m.hsbf-brake.com
產品壓力：900LB-2500LB	[email protected]
產品材質：A105、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、自密封鍛鋼截止閥概述

J61Y自密封鍛鋼截止閥的閥桿開啟或關閉行程相對較短，而且具有可靠的切斷功能，在開啟和關閉過程中，由于閥瓣與閥體密封面間的摩擦力比閘閥小，因而耐磨，開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，便于維修，在高溫、高壓介質的管路或裝置上宜選用截止閥，如火電廠、核電廠、石油化工系統的高溫、高壓管路上，也可適用于水、蒸汽、油品、硝酸等介質。

二、自密封鍛鋼截止閥參數表

公稱通徑：DN15-DN50	公稱壓力：900LB-2500LB
適用介質：水、油、蒸汽等	適用溫度：-20℃-550℃
閥體材質：A105、不銹鋼	連接方式：螺紋連接、對焊連接、承插焊連接
對焊尺寸標準：ANSI B16.25、JB/T12224	螺紋尺寸標準：ANSI B16.20.1、JB/T7306

三、零部件材質

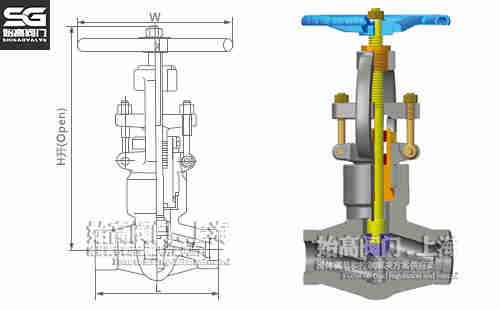

自密封鍛鋼截止閥零件圖自密封鍛鋼截止閥尺寸

序號	零件名稱	A105N(CS)	F22(CS)	F304/F304L(SS)	F316/F316L(SS)
1	閥體	A105N	A182 F22	A182 F304/F304L	A182 F316/F316L
2	閥座	A276 420	A276 304	A276 304/304L	A276 316/316L
3	閘板	A182 F6A	A182 F304	A182 F304/304L	A182 F316/316L
4	墊圈	A105N	A182 F22	A182 F304/F304L	A182 F316/316L
5	活結螺栓	A193 B7	A193 B16	A193 B8	A193 BBM
6	閥蓋	A105N	A182 F22	A182 F304/F304L	A182 F316/F316L
7	密封座	A105	A182 F304	A182 F304/304L	A182 F316/316L
8	密封環	316	A182 F304	A182 F304/304L	A182 F316/316L
9	圓柱銷	A276 420		A182 F304
10	提升螺母	A194 2H	A1944	A194 B8	A194 8M

四、自密封鍛鋼截止閥尺寸表

DN	L		W	H
DN	900-1500LB	2500LB	W	H
15	140	186	160	321
20	140	186	160	321
25	140	186	180	321
32	178	232	200	380
40	178	232	250	414
50	216	279	280	502

五、應用

J61Y自密封鍛鋼截止閥的結構比閘閥簡單，制造與維修都比較方便，它的密封面不易磨損及擦傷，密封性能好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的自密封鍛鋼截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
