國標旋啟式止回閥橡膠瓣止回閥
| 內容摘要 |

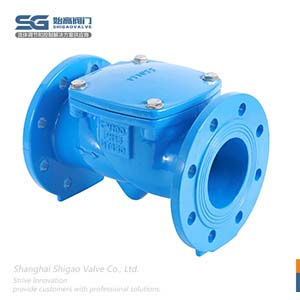

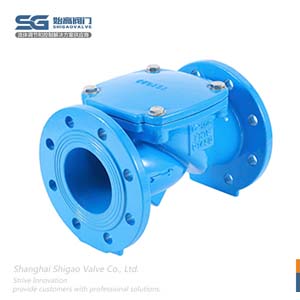

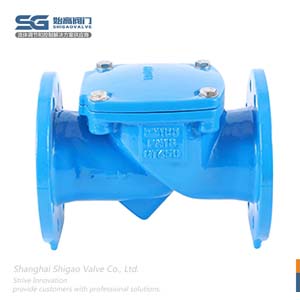

SFCV橡膠瓣止回閥又稱橡膠瓣逆止閥，主要由閥體，閥蓋及閥瓣三種主要零件組成。其中橡膠瓣由鋼板作承壓件及強化尼龍布做襯底，外層采用熱硫化整體包膠技術制成，閥座采用陶瓷噴涂工藝使閥門的壽命更長。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 橡膠瓣止回閥 |
| 產品型號： | SFCV | 閥體材質： | 球墨鑄鐵 |
| 連接方式： | 法蘭式 | 公稱通徑： | DN50~DN600 |
| 驅動方式： | 自動 | 適用介質： | 水；油；非腐蝕性液體 |
| 適用溫度： | 0℃~80℃ | 公稱壓力： | 1.0Mpa-2.5Mpa |
| 結構長度： | GB/T 12221 | 檢驗試驗： | GB/T 13927；API 598 |
| 連接法蘭： | GB/T 17241.6 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |
SFCV橡膠瓣止回閥又稱橡膠瓣逆止閥，主要由閥體，閥蓋及閥瓣三種主要零件組成。其中橡膠瓣由鋼板作承壓件及強化尼龍布做襯底，外層采用熱硫化整體包膠技術制成，閥座采用陶瓷噴涂工藝使閥門的壽命更長。該閥采用全流域設計，具有水頭損失小，不易堆積雜物，維修簡便等特性，該閥主要適用于給排水系統。
該閥由于關閉行程小，行程角僅35°即可達到全開啟，關閉速度快，可安裝于水泵出水口出，對大口徑可選用緩沖油缸裝置，其中85％-90％行程為快速關閉，10％-15％行程為慢速關閉。慢速關閉時間可調節，調節范圍1-15秒，并沒有油缸啟閉位置指示，以減小水錘對泵的損害。另外該閥還可安裝在蓄水池進出水管的旁通管上，以防止池水倒流至給水系統中。

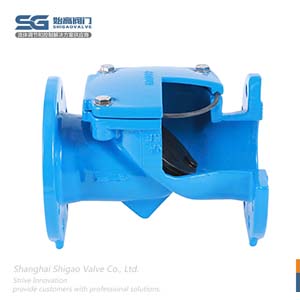

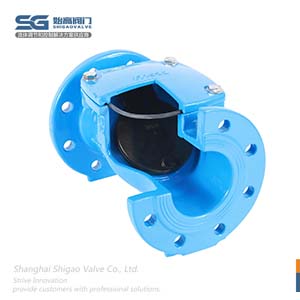

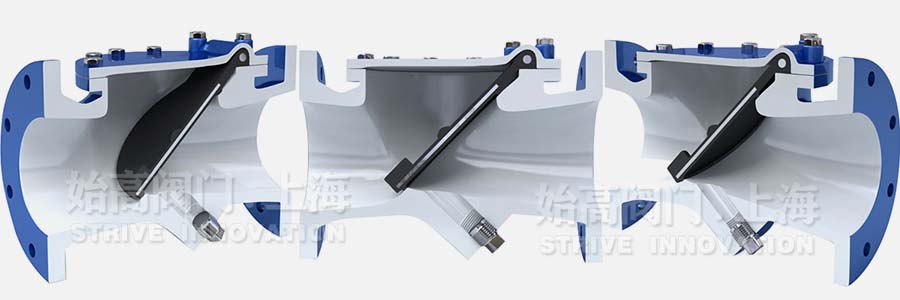

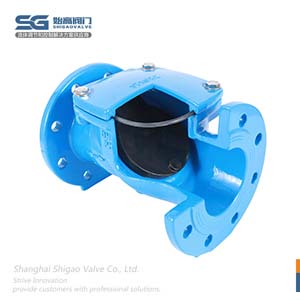

橡膠瓣止回閥采用獨特、簡單的設計，只有一個活動部件。擋板不會從鉸鏈銷擺動；它只是彎曲打開。閥座呈45°角。擋板從打開到關閉移動35°角。旋啟式橡膠擋板止回閥無需定期維護�？蓽p少水錘破壞，不易堆積雜物。推薦用于水、污水、氣體、油和橡膠襯里的化學品。
| 名稱 | 材質 |
| 閥體 | 球墨鑄鐵QT450-10 |
| 閥蓋 | 球墨鑄鐵QT450-10 |
| 閥板 | 鋼板+尼龍布+橡膠 |
| 密封圈 | 三元乙丙橡膠EPDM |

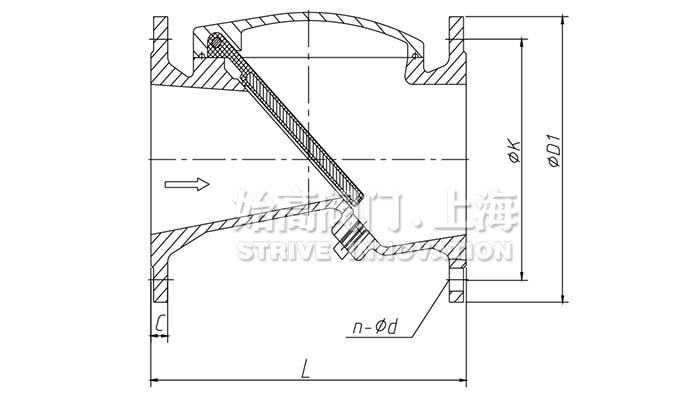

| DN | L | D | D1 | n-d |
| 50 | 230 | 165 | 125 | 4-19 |
| 65 | 216 | 185 | 145 | 4-19 |
| 80 | 241 | 200 | 160 | 8-19 |
| 100 | 292 | 220 | 180 | 8-19 |
| 125 | 330 | 250 | 210 | 8-19 |
| 150 | 356 | 285 | 240 | 8-23 |
| 200 | 495 | 340 | 295 | 8-23 |
| 250 | 622 | 395 | 350 | 12-23 |
| 300 | 698 | 445 | 400 | 12-23 |
| 350 | 787 | 505 | 460 | 16-23 |
| 400 | 914 | 565 | 515 | 16-28 |
| 450 | 978 | 615 | 565 | 20-28 |
| 500 | 1067 | 670 | 620 | 20-28 |
| 600 | 1219 | 780 | 725 | 20-31 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的橡膠瓣止回閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
