| 內容摘要 |

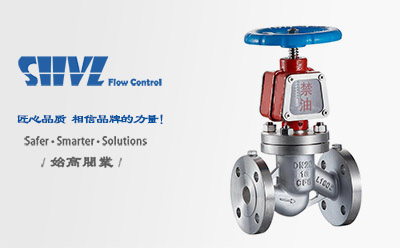

JY41W氧氣專用截止閥主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用來調節流量，但適用的壓力范圍很廣。氧氣專用閥是為氧氣管網特殊設計的專用閥門，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中。 |
| 詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。 |
| 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。 |
| 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。 |
| 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。 |
|
| 產品品牌： | 始高閥門 | 產品名稱： | 氧氣專用截止閥 |
| 產品型號： | YJ41W/YJ41T | 閥體材質： | 不銹鋼/黃銅 |
| 連接方式： | 法蘭連接 | 公稱通徑： | DN15~DN800 |
| 驅動方式： | 手動 | 適用介質： | 氧氣/液氧 |
| 適用溫度： | t≤200℃ | 公稱壓力： | PN10~PN40 |
| 設計標準： | GB/T12235;JB/T10530 | 測試標準： | JB/T9092;GB/T26480;GB/T13927 |
| 法蘭標準： | JB/T79;GB/T9113;HG/T20592 | 制造標準： | 國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制 |

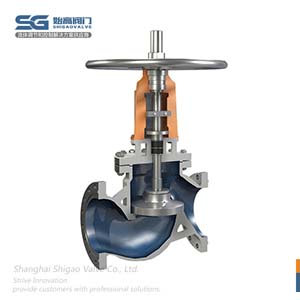

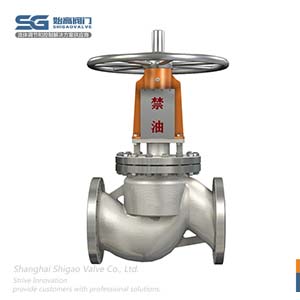

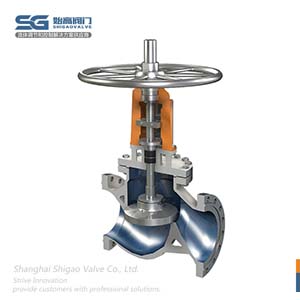

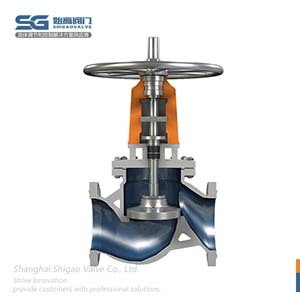

YJ41W氧氣專用截止閥主要用來接通或截?cái)喙苈分械慕橘|(zhì)，一般不用來調節流量，但適用的壓力范圍很廣。氧氣專用閥是為氧氣管網特殊設計的專用閥門，廣泛應用于鋼鐵、冶金、石化、化工等用氧工程的管網中。氧氣截止閥除了具有普通閥門的功能外，又有其自身的特點。在制造時采用嚴格的禁油措施，并且所有零件在安裝前均進行嚴格的脫脂處理。所有閥門法蘭端均設有導電螺孔，以防靜電。閥門外露部位有保護措施，防止塵土和油類污染。
1. 氧氣截止閥采用材質優良的硅黃銅或不銹鋼鑄造而成，具有機械強度高，耐磨損、安全性好等優點。使用在氧氣管路上，具有好的防爆阻燃性能，消除了氧氣管路上的不安全因素。
2. 密封面采用不銹鋼本體加工而成或堆焊硬質合金，不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
3. 對于PN≤4.0MPa、DN＜200的閥門采用單閥瓣結構，介質由閥瓣下方流入閥瓣上方(即低進高出)，DN≥250的閥門采用雙閥瓣結構，介質由閥瓣上方流入下方（即高進低出），一方面滿足內旁通閥結構上的需要，另一方面由于介質壓力的作用使閥門的關閉力大大減小。同時對于公稱壓力PN≥6.3MPa，DN250～500采用帶外旁通閥結構。其目的是減小閥前、閥后的壓力差以避免高流速、高沖刷以及防止產生高溫，從而保證了氧氣管網的安全運行，同時也減小了操作力矩。
4. 支架部分采用全封閉式結構，且壓緊填料時可以打開支架上的防護蓋板，起到了防油防塵的作用。并有明顯的禁油標記。
5. 閥桿上部帶有防塵裝置，所有與氧氣接觸的閥件在組裝前均經過嚴格脫脂和禁油措施，填料和墊片材質為聚四氟乙烯，可確保使用時密封安全可靠。
6. 該閥設有導靜電安全裝置，可避免因靜電產生火花。在閥體法蘭上設有接地螺釘，通過導線將閥門靜電直接導出去，確保閥門的使用安全性。

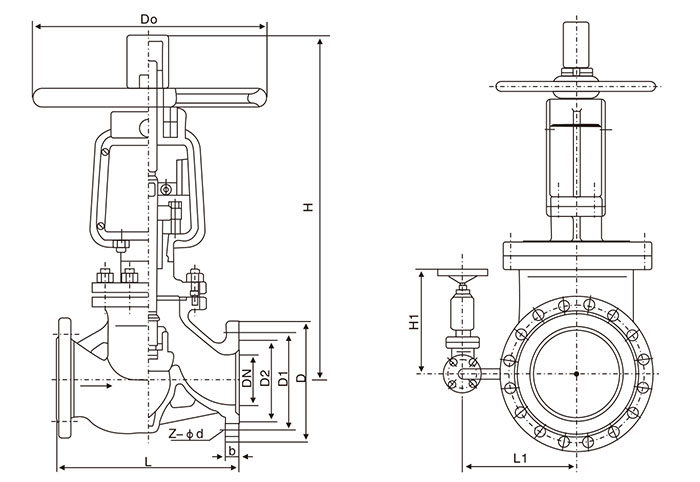

| 通徑 | L | D | D1 | D2 | b | z-d | D0 | H |
| 15 | 130 | 95 | 65 | 45 | 16 | 4-14 | 100 | 190 |
| 20 | 150 | 105 | 75 | 55 | 16 | 4-14 | 100 | 213 |
| 25 | 160 | 115 | 85 | 65 | 16 | 4-14 | 125 | 236 |
| 32 | 180 | 135 | 100 | 78 | 18 | 4-18 | 182 | 312 |
| 40 | 200 | 145 | 115 | 85 | 18 | 4-18 | 160 | 328 |
| 50 | 230 | 160 | 125 | 100 | 20 | 4-18 | 320 | 450 |
| 65 | 290 | 180 | 145 | 120 | 22 | 8-18 | 360 | 530 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8-18 | 400 | 560 |
| 100 | 350 | 230 | 190 | 160 | 24 | 8-23 | 450 | 618 |
| 125 | 400 | 270 | 220 | 188 | 28 | 8-25 | 450 | 675 |
| 150 | 480 | 300 | 250 | 218 | 30 | 8-25 | 560 | 743 |
| 200 | 600 | 360 | 310 | 278 | 34 | 12-25 | 640 | 850 |
| 250 | 650 | 425 | 370 | 332 | 36 | 12-30 | 720 | 975 |
| 300 | 750 | 485 | 430 | 390 | 40 | 16-30 | 800 | 1115 |
| 內容聲明 |
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的氧氣專用截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。 |
|
