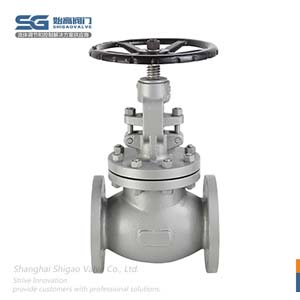

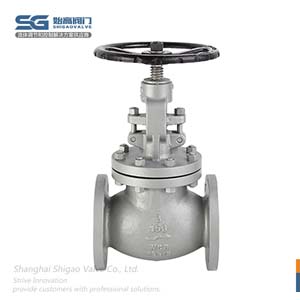

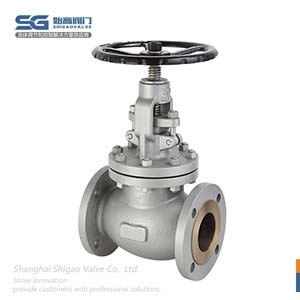

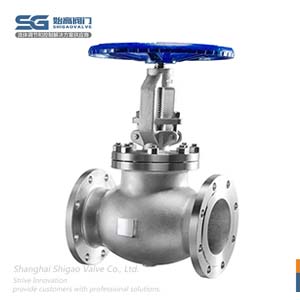

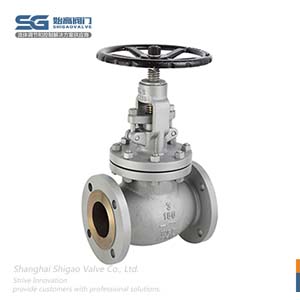

美標法蘭截止閥

內容摘要

J41H美標法蘭截止閥由API和ASME標準設計制造。截止閥又稱截門閥，屬于強制密封閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	美標法蘭截止閥
產品型號：	J41H/J41W	閥體材質：	WCB/CF8/CF8M
連接方式：	法蘭連接	公稱通徑：	2"~20"
驅動方式：	手動	適用介質：	水、油品、蒸汽、酸堿腐蝕性介質
適用溫度：	-40℃~425℃	公稱壓力：	150LB/300LB/600LB
設計標準：	API 600；API 603；ASME B16.34	測試標準：	API 598、API 6D
法蘭標準：	ASME B16.5	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

美標法蘭截止閥簡介

J41H美標法蘭截止閥由API和ASME標準設計制造。截止閥又稱截門閥，屬于強制密封閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。美標法蘭截止閥的啟閉件是塞形的閥瓣，密封呈平面或錐面，閥瓣沿閥座的中心線作直線運動�？捎糜诳刂瓶諝�、水、蒸汽、各種腐蝕性介質、泥漿、油品等各種類似流體的流動。

美標法蘭截止閥的結構特點

1、產品設計制造按API 600；API 603；ASME B16.34標準，結構合理，密封可靠，性能優良，造型美觀；
2、閥瓣、閥座密封面用鐵基合金堆焊或司太立鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好、使用壽命長；
3、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性；
4、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要和用戶要求；
5、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用與各種壓力、溫度及介質工況；
6、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，填料更換可在不停機情況下進行方便快捷不影響系統運行。

美標法蘭截止閥的零部件材質

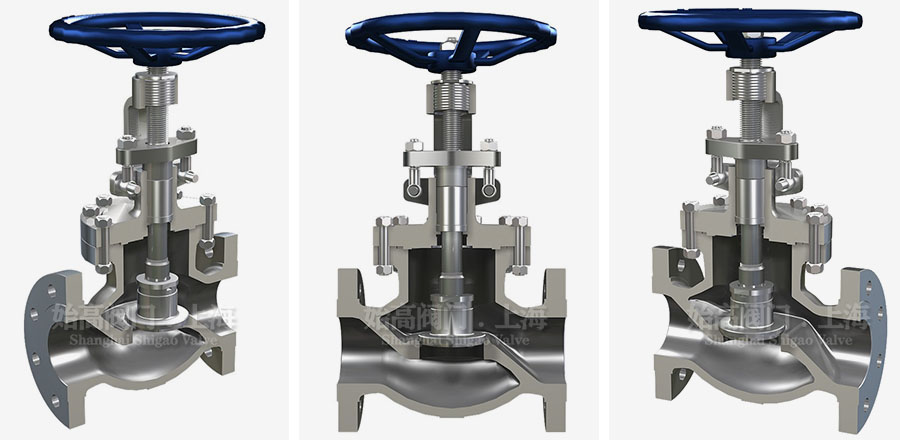

美標法蘭截止閥結構圖

零件名稱	材質		零件名稱	材質
閥體	WCB	CF8/CF8M	閥瓣	A105	F304/F316
對開圓環	304	304/316	閥瓣蓋	1035	304/316
閥桿	F6a	304/316	閥蓋	WCB	CF8/CF8M
填料	Graphite	PTFE	填料壓蓋	WCB	CF8
閥桿螺母	QT400/BRASS	QT400/BRASS	螺釘	B7	304
手輪	KTH330	KTH330	螺母	2H	304
銘牌	AI	AI	螺母	2H	304
螺栓	B7	304	密封墊	304+Graphite	PTFE

150LB美標法蘭截止閥的主要外形和連接尺寸

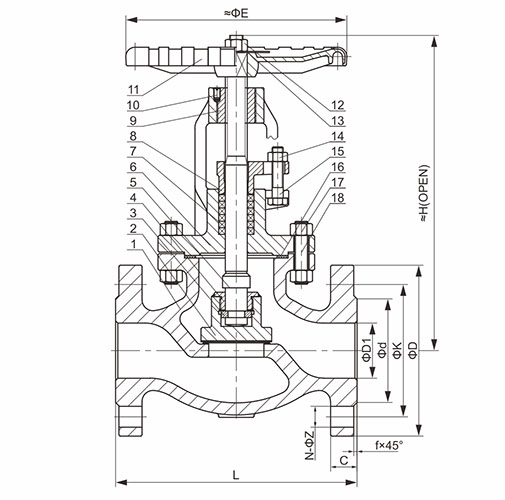

150磅美標截止閥尺寸圖

NPS	D1	d	K	D	f	C	N-Z	L	E	H
2	50	92.1	120.7	150	2	16.3	4-19	203	200	312
2-1/2	65	104.8	139.7	180	2	17.9	4-19	216	220	331
3	80	127.0	152.4	190	2	19.5	4-19	241	260	389
4	100	157.2	190.5	230	2	24.3	8-19	292	300	418
5	125	185.7	215.9	255	2	24.3	8-22	356	350	475
6	150	215.9	241.3	280	2	25.9	8-22	406	400	517
8	200	269.9	298.5	345	2	29.0	8-22	495	500	632
10	250	323.8	362.0	405	2	30.6	12-25	622	550	955
12	300	381.0	431.8	485	2	32.2	12-25	698	600	1100
14	350	412.8	476.3	535	2	35.4	12-29	787	700	1100
16	400	469.9	539.8	595	2	37.0	16-29	914	800	1350
18	450	533.4	577.9	635	2	40.1	16-32	978	-	-
20	500	584.2	635.0	700	2	43.3	20-32	978	-	-

300LB美標法蘭截止閥的主要外形和連接尺寸

300磅美標截止閥尺寸圖

NPS	D1	d	K	D	f	C	N-Z	L	E	H
2	50	92.1	127.0	165	2	22.7	8-19	267	240	350
2-1/2	65	104.8	149.2	190	2	25.9	8-22	292	280	410
3	80	127.0	168.3	210	2	29.0	8-22	318	300	440
4	100	157.2	200.0	255	2	32.2	8-22	356	350	505
5	125	185.7	235.0	280	2	35.4	8-22	400	400	575
6	150	215.9	269..9	320	2	37.0	12-22	444	450	645
8	200	269.9	330.2	380	2	41.7	12-25	559	550	730
10	250	323.8	387.4	445	2	48.1	16-29	622	600	1020
12	300	381.0	450.8	520	2	51.3	16-32	711	650	1150
14	350	412.8	514.4	585	2	54.4	20-32	838	-	-
16	400	469.9	571.5	650	2	57.6	20-35	864	-	-
18	450	533.4	628.6	710	2	60.8	24-35	978	-	-
20	500	584.2	685.8	775	2	64.0	24-35	1016	-	-

600LB美標法蘭截止閥的主要外形和連接尺寸

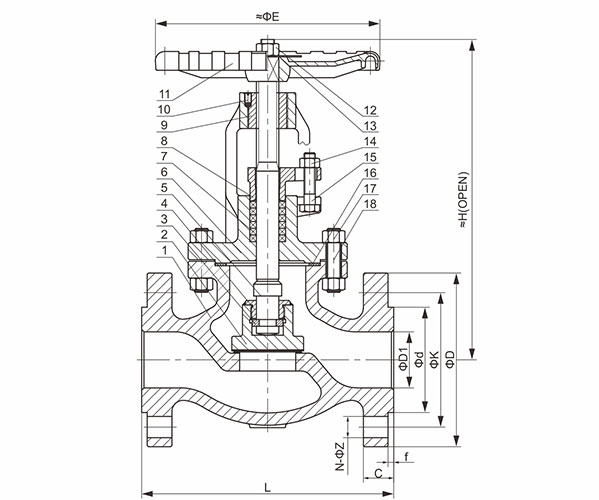

600磅美標截止閥尺寸圖

NPS	D1	d	K	D	f	C	N-Z	L	E	H
2	50	92.1	127.0	165	7	32.4	8-19	292	280	430
2-1/2	65	104.8	149.2	190	7	35.6	8-22	330	320	480
3	80	127.0	168.3	210	7	38.8	8-22	356	350	530
4	100	157.2	215.9	275	7	45.1	8-25	432	400	650
5	125	185.7	266.7	330	7	51.5	8-29	508	500	750
6	150	215.9	292.1	355	7	54.7	12-29	559	550	850
8	200	269.9	349.2	420	7	62.6	12-32	660	600	1050
10	250	323.8	431.8	510	7	70.5	16-35	787	-	-
12	300	381.0	489.9	560	7	73.7	20-35	838	-	-
