日標暗桿截止閥

內容摘要

詢價請直接撥打021-31261651至銷售部，或通過右側企業QQ在線咨詢。

客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。

具體商定：是否含稅、交貨期、保質期、付款方式等事宜。

其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

產品品牌：	始高閥門	產品名稱：	不銹鋼日標暗桿截止閥
產品型號：	J41W	閥體材質：	SCS13/SCS14
連接方式：	法蘭連接	公稱通徑：	15A~300A
驅動方式：	手動	適用介質：	水、油品、蒸汽、酸堿腐蝕性介質
適用溫度：	0℃≤t≤120℃	公稱壓力：	10K
設計標準：	JIS B2071	測試標準：	JIS B2003；KS B2361
法蘭標準：	JIS B2220	制造標準：	國標GB/機械部JB/化工部HG/美標ANSI/API/日標JIS/德標DIN/其他標準定制

不銹鋼日標暗桿截止閥簡介

J41W-10K不銹鋼日標暗桿截止閥是截止閥的一種，對閥體材質要求比較高一般有301、304、316等幾個材質選擇廣泛應用于化工、船舶、醫藥等行業。其結構比閘閥簡單，制造與維修都較方便，密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。

不銹鋼日標暗桿截止閥( 亦叫暗桿楔式截止閥閥)。閥桿螺母設在閘板上，手輪轉動帶動閥桿轉動 , 而使閘板提升，通常在閥桿的底端有梯形螺紋，通過閥門底端的螺紋以及閥瓣上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Αｉ_啟暗桿截止閥時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象, 通常在開到頂點位置上，再倒回 1/2－1圈，作為全開閥門的位置。

不銹鋼日標暗桿截止閥的零部件材質

NO.	零件名稱	材質	NO.	零件名稱	材質
1	螺母	304	2	墊圈	304
3	手輪	KTH330	4	填料壓套	304
5	壓蓋螺母	SCS13	6	填料	PTFE
7	填料墊	304	8	閥桿	304/316
9	閥蓋	SCS13/SCS14	10	密封墊	PTFE
11	閥體	SCS13/SCS14	12	壓套	304
13	閥瓣	SCS13/SCS14	-	-	-

不銹鋼日標暗桿截止閥的主要外形和連接尺寸

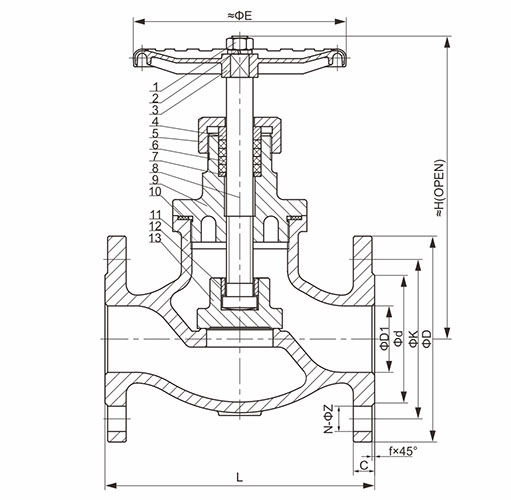

不銹鋼日標暗桿截止閥尺寸圖

NPS	D1	d	K	D	f	C	N-Z	L	E	H
15A	15	51	70	95	1	12	4-15	108	100	116
20A	20	56	75	100	1	14	4-15	117	100	127
25A	25	67	90	125	1	14	4-19	127	120	147
32A	32	76	100	135	2	16	4-19	140	120	153
40A	40	81	105	140	2	16	4-19	165	140	203
50A	50	96	120	155	2	16	4-19	203	160	230
65A	65	116	140	175	2	18	4-19	216	180	268
80A	80	126	150	185	2	18	8-19	241	200	287
100A	100	151	175	210	2	18	8-19	292	220	315

截止閥

內容聲明

本文中所有文字、數據、圖片均只適用于參考。需要查看更多的日標法蘭截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
