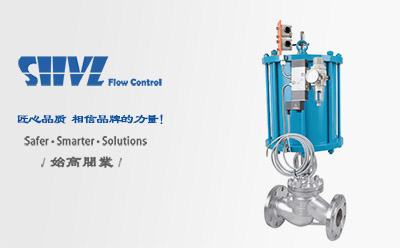

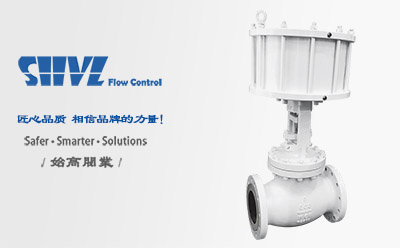

美標氣動截止閥

產品信息
產品型號：J641H	021-31261651
產品口徑：1/2	m.hsbf-brake.com
產品壓力：150LB-600LB	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、美標氣動截止閥概述

J641H美標氣動截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制閥門，操作方便、靈活。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。閥座可為更換式閥座，可任意組合與關閉件密封面材料的配對，以滿足工況要求，延長使用壽命。

二、美標氣動截止閥參數表

公稱通徑：1/2"-16"	公稱壓力：150LB-600LB
適用介質：水、氣、油等	適用溫度：-20℃-120℃
閥體材質：碳鋼、不銹鋼	作用方式：雙作用、單作用(彈簧復位)
控制方式：開關型、調節型	附件選擇：電磁閥、定位器、限位開關、氣源處理三聯件、手動機構
設計標準：ANSI B16.34、BS1873	結構長度標準：ANSI B16.10
連接法蘭尺寸標準：ANSI B16.5	供貨：ANSI B16.5

三、美標氣動截止閥零部件材質

序號	名稱	材質
序號	名稱	C	P
1	閥體	A216-WCB	A351-CF8
2	墊片	柔性石墨+不銹鋼	PTFE
3	螺栓	A193-B7	A276-304
4	閥瓣	A216-WCB+堆焊304 或司太立、PTFE	A351-CF8 PTFE
5	對開環	A182-F304	A276-304
6	閥瓣蓋	A182-F304	A276-304
7	閥桿	A276-410	A276-304
8	螺帽	A194-2H	A276-304
9	吊環螺栓	A192-2H	A276-304
10	閥蓋	A216-WCB	A351-CF8
11	螺栓	A194-2H	A276-304
12	墊片	A194-2H	A276-304
13	填料	柔性石墨	PTFE
14	填料壓板	A216-WCB	A351-CF8
15	螺帽	A194-2H	A276-304

四、美標氣動截止閥尺寸表

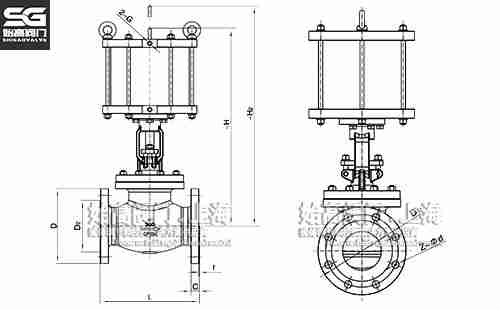

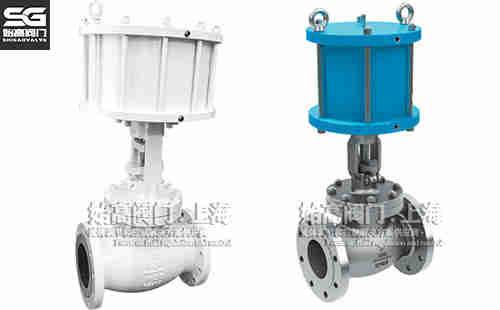

美標氣動截止閥尺寸美標氣動截止閥實物

NPT	L	H	D	D1	D2
1/2	108	346	89	60.5	35
3/4	117	346	99	69.9	43
1	127	346	108	79.2	51
1-1/4	140	400	117	88.9	64
1-1/2	165	406	127	98.6	73
2	203	496	152	120.7	92
2-1/2	216	527	178	139.7	105
3	241	561	191	152	127
4	292	614	229	190.5	157
5	356	635	254	215.9	186
6	406	721	279	241	216
8	495	851	343	298	370
10	622	1020	406	362	324
12	698	1470	483	431	381
14	787	1730	533	476	413
16	914	1955	597	539	470

五、應用

美標氣動截止閥是借助壓縮空氣來驅動的閥門，由壓縮空氣進入氣動執行器帶動氣缸連接閥桿閥芯閥瓣做升降運動。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標氣動截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
