美標波紋管截止閥

產品信息
產品型號：WJ41H	021-31261651
產品口徑：1/2	m.hsbf-brake.com
產品壓力：150LB-600LB	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、美標波紋管截止閥概述

WJ41H美標波紋管截止閥適用于易燃、易爆、有毒、強滲透性、放射性和貴重、高純介質等。其關鍵部件金屬波紋管，下端與閥桿組件采用自動滾焊焊接，上端與連接板自動滾焊焊接，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。

二、美標波紋管截止閥的特點

1、閥瓣采用錐形設計，密封面與介質成流線形，密封性能更好，使用壽命更長。
2、雙重的密封設計(波紋管+填料)若波紋管失效，閥桿填料也會避免泄漏，并符合國際密封標準。
3、閥蓋上自帶有加脂接頭，可直接對閥桿、螺母和軸套進行潤滑，不想傳統的只對螺紋加潤滑油。
4、人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠。

三、美標波紋管截止閥參數表

公稱通徑：1/2"-8"	公稱壓力：150LB-600LB
適用介質：水、油、蒸汽等	適用溫度：-20℃-425℃
閥體材質：碳鋼、不銹鋼	控制方式：手動、電動、氣動
設計標準：ASME B16.34	結構長度標準：ASME B16.10
連接法蘭標準：ASME B16.5	試驗和檢驗標準：API 598

四、美標波紋管截止閥尺寸表

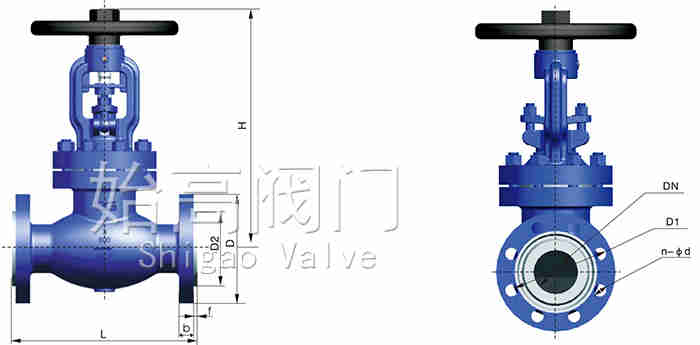

美標波紋管截止閥尺寸圖

DN	L	D	D1	D2
1/2	108	90	60.5	35
3/4	117	100	70	43
1	127	110	79.5	51
1-1/4	165	125	98.5	73
1-1/2	203	150	120.5	92
2	216	180	139.5	105
2-1/2	241	190	152.4	127
3	292	230	190.5	157
4	406	280	241.5	216
5	495	345	298.5	270

五、應用

美標波紋管截止閥廣泛應用于石油化工、化纖紡織、塑料制紙、電力鋼鐵、印染橡膠、天然氣等其他氣體中，性能安全可靠，廣泛應用于乙二醇等工業流體。采用波紋管密封的設計，消除普通閥門閥桿老化快易泄漏的缺點，不但提高了使用能源效率，增加了生產設備的安全性，減少了維護及頻繁的維修保養，還提供清潔安全工作環境。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標波紋管截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
