高溫高壓電站截止閥

產品信息
產品型號：J61Y、J961Y	021-31261651
產品口徑：DN15-DN200	m.hsbf-brake.com
產品壓力：20.0MPa-32.0MPa	[email protected]
產品材質：碳鋼、不銹鋼、鉻鉬釩鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、高溫高壓電站截止閥概述

J961Y/J61Y高溫高壓電站截止閥適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸汽等非腐蝕性介質。電站閥門與其他閥門產品相比的特點就是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。

二、高溫高壓電站截止閥的特點

1、啟閉無摩擦：這一功能完全解決了傳統閥門因密封面之間相互摩擦而影響密封的問題。
2、上裝式結構：對裝在管道上的閥門可直接在線檢查與維修，能有效減少裝置停車，降低成本。
3、單閥座設計：消除了閥門中腔介質因異常升壓而影響使用安全的問題。
4、低扭矩設計：特殊結構設計的閥桿，只需配一個小手把閥門就能輕松啟閉。
5、楔形密封結構：閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封，使閥門的密封性不受管線壓差變化的影響。

三、高溫高壓電站截止閥參數表

公稱通徑：DN15-DN200	公稱壓力：20.0MPa-32.0MPa
適用介質：水、蒸汽	適用溫度：-20℃-570℃
閥體材質：碳鋼、不銹鋼、鉻鉬釩鋼等	設計標準：GB/T 12234、ASME B16.34
結構長度標準：JB/T 3595	對焊連接尺寸標準：JB/T 3595、ASME B16.25

四、高溫高壓電站截止閥尺寸表

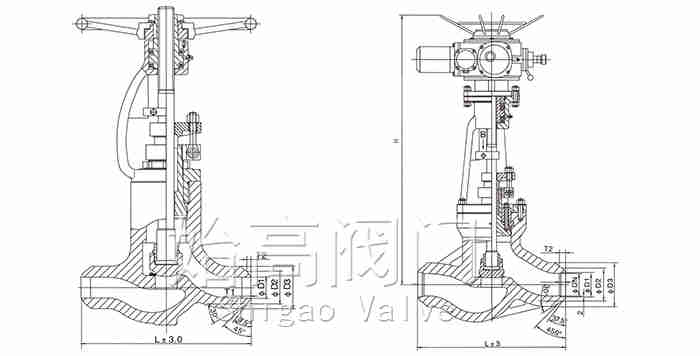

高溫高壓電站截止閥尺寸圖

DN	L	D1	D2	D3	T1	T2	H
15	120	15	22	40	10	6.5	210
20	170	20	27	40	10	6.5	242
25	180	25	34	52	10	6.5	257

五、應用

高溫高壓電站截止閥與其他閥門產品相比的特點是高溫高壓，如果單純從壓力方面比通用閥門高，從溫度方面也比通用閥門高，由于技術特性，工況的特殊使產品也形成了其他產品所替代不了的特點。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的高溫高壓電站截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
