CC超高真空插板閥

產品信息
產品型號：CC	021-31261651
產品口徑：DN63-DN400	m.hsbf-brake.com
產品壓力：105~1.3×10-7	[email protected]
產品材質：不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、超高真空插板閥概述

CC超高真空插板閥是通過手輪以螺桿傳動，經過傳動桿推動連桿機構，驅動閥板沿軸向運動，實現閥門的開啟或關閉沒從而達到在超高真空系統中接通或切斷氣流的目的。在結構設計上合理，在外形上美觀，并具有動作平穩，體積小，流道大，使用可靠，密封性能好喝壽命長等優點，能廣泛應用于超高真空設備中。適用的工作介質為潔凈的空氣和非腐蝕性氣體。

二、超高真空插板閥參數

公稱通徑：DN63-DN400
適用范圍(Pa)：10⁵~1.3×10^-7
閥門漏率(Pa.L/S)：DN≤200為≤1.3×10^-7、DN≥250為≤6.7×10^-7
閥門烘烤溫度：≤150(除傳動裝置外)
開閥時間板兩側壓力差：≤2.7×10³
閥板密封件：氟橡膠
軸封處密封件：不銹鋼波紋管

三、超高真空插板閥尺寸表

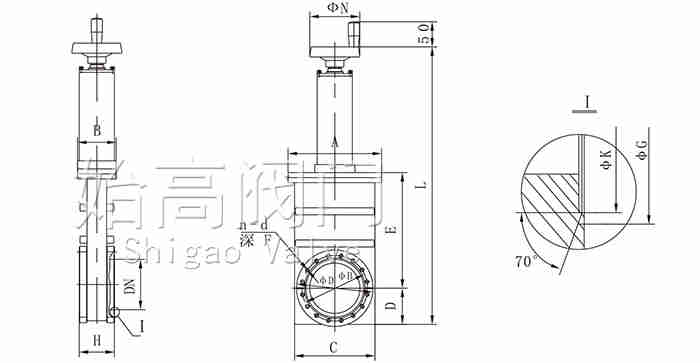

CC超高真空插板閥尺寸圖

外形及法蘭連接尺寸：

單位：mm

型號	通徑	外形尺寸								法蘭尺寸
型號	通徑	A	B	C	D	E	H	L	φN	φD	φB	φG	φK	n-d
CC-63	63	130	64	110	54	170	66	380	100	114	92.2	82.4	77	8-M8
CC-80	80	166	77	140	61	210	70	530	100	130	110	99	93	16-M8
CC-100	100	186	77	160	72	230	72	552	100	152	130.3	120.3	115	16-M8
CC-150	150	234	78	207	96	307	78	673	125	202	181	171.4	166	20-M8
CC-200	200	280	98	254	121	382	80	776	125	253	231.8	222.1	217	24-M8
CC-250	250	342	117	312	148	462	92	892	200	305	284	273.1	267	32-M8
CC-300	300	449	117	425	212	670	130	1196	200	425	338.1	326.4	320	32-M10
CC-400	400	536	117	512	256	810	130	1391	200	512	437.9	424.4	419	40-M10

四、應用

真空閥門是指在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件。真空閥門關閉件是用橡膠密封圈或金屬密封圈來密封的。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的CC超高真空插板閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
