油田專用平板閘閥

產品信息
產品型號：Z43Y、Z63Y、Z83Y	021-31261651
產品口徑：DN25-DN150	m.hsbf-brake.com
產品壓力：16.0MPa-32.0MPa	[email protected]
產品材質：碳鋼、鑄鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、油田專用平板閘閥概述

Z43Y、Z63Y、Z83Y油田專用平板閘閥采用新型平衡浮動式密封結構，適用于壓力不大于32MPa，溫度不高于120℃的油、天然氣等管線上，作為控制介質的啟閉及調節裝置，該產品結構設計新穎、選材適當、測試嚴格、操作輕便、具有較強的防腐、防磨、耐沖蝕性能。

二、油田專用平板閘閥的特點

1、結構簡單，閘板及閥座總成容易拆換。
2、采用整體閘板，可雙向使用，以增加服役壽命。
3、推力軸承符合能力大，橡塑復合唇形閥桿填料，是開關力矩最小。
4、螺紋式閥桿盤根壓蓋，允許在盤根承壓情況下拆換軸承及閥桿盤根。
5、閘板、閥座表面噴焊有特種硬質合金，使之具有良好的耐磨、耐腐蝕性能。

三、油田專用平板閘閥參數表

公稱通徑：DN25-DN150	公稱壓力：16.0MPa-32.0MPa	適用介質：水、油、天然氣
適用溫度：-20℃-120℃	閥體材質：碳鋼、鑄鋼	連接方式：法蘭、焊接、卡箍
設計標準：GB/T19672、API 6D	結構長度標準：GB/T19672、API 6D	連接法蘭標準：GB/T 9113、ASME B16.5

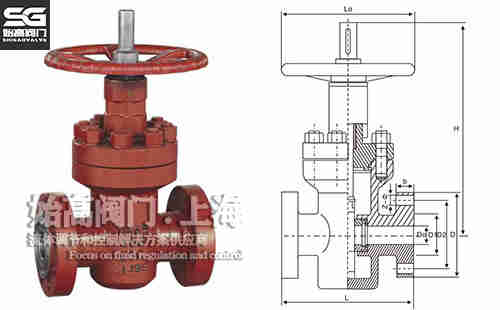

四、油田專用平板閘閥尺寸表

法蘭油田專用平板閘閥尺寸焊接油田專用平板閘閥尺寸

DN	L	L1	H	D0	D1	D2	D	B
25	210	160	345	25	50.8	101.5	150	29
32	240	180	350	29	60.32	111.0	160	29
40	260	210	380	36	68.28	124.0	180	32
50	300	230	400	45	95.25	165.0	215	38.5

五、應用

油田平板閘閥適用于天然氣、石油、化工、環保、城市管道、燃?xì)夤芫€等輸送管線，放空系統和汽儲存裝置上，用作啟閉設備。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的油田專用平板閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
