Z47F燃?xì)馄桨彘l閥

產品信息
產品型號：Z47F、Z67F	021-31261651
產品口徑：DN25-DN1000	m.hsbf-brake.com
產品壓力：1.6MPa-10.0MPa	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、燃?xì)馄桨彘l閥概述

Z47F、Z67F無泄漏燃?xì)馄桨彘l閥專用于天然氣、液化石油氣、煤氣、油品等，它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃?xì)饨Y(jié)焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命，真正達到零泄漏。閥門內部壓力相當時閘板處于閉合狀態，閥座表面PTFE密封環形成初始密封。

二、燃?xì)馄桨彘l閥參數表

公稱通徑：DN25-DN1000	公稱壓力：1.6MPa-10.0MPa、150LB-600LB	適用介質：天然氣、油
適用溫度：0℃-120℃	閥體材質：碳鋼、不銹鋼	連接方式：法蘭連接、對焊連接
控制方式：手動、電動	設計標準：JB/T5298、GB/T 19672、API 6D、ASME B16.34	法蘭長度標準：GB/T 12221、JB/T5298、API 6D、ASME B16.10
焊接長度標準：GB/T 15188.1、GB/T 19672、API 6D、ASME B16.10	連接法蘭標準：GB/T9113、JB/T79、ASME B16.5	對焊端標準：GB/T 12224、ASME B16.25

三、零部件材質

序號	名稱	材料
1	排污堵頭	25
2	閥體	WCB
3	閘板	16Mn+ENP
4	閥座	16Mn
5	O型圈	FPM
6	密封圈	PTFE
7	閥桿螺母	ZQAL9-4
8	閥桿	1Cr13
9	墊片	柔性石墨+1Cr18Ni9
10	閥蓋	WCB
11	雙頭螺柱	35CrMo
12	螺母	45
13	O型圈	FPM
14	軸承	組件
15	對開環	45
16	內六角螺釘	35
17	鍵	45
18	開關指示器	PTFE+1Cr18Ni9
19	手輪	Q125A
20	螺母	35

四、燃?xì)馄桨彘l閥的特點

1、閥座采用O型密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封，并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。
2、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。
3、閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
4、閥門在全開時，通道平滑為直線，流阻系數小，無壓力損失，可通毛球清掃管線。
5、閥門關閉時能自動卸掉內腔高壓，保證使用安全。
6、采用封閉齒輪轉動啟閉指示機構，能長期清洗的反映閥門的啟閉情況。
7、直埋式閥門外表面采用環氧煤瀝青防腐處理，能與管線同壽命。

五、燃?xì)馄桨彘l閥尺寸表

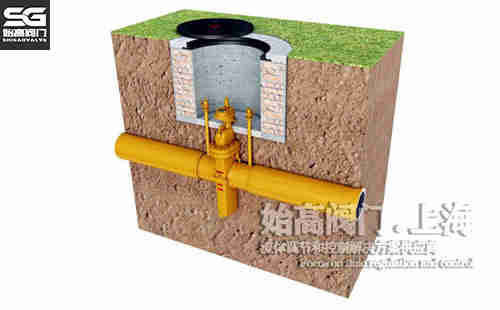

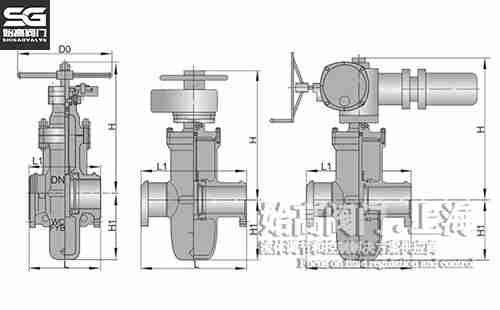

燃?xì)馄桨彘l閥尺寸燃?xì)馄桨彘l閥安裝示意圖

DN	NPS	法蘭L	對焊L1	H	H1	D0
25	1	165	-	85	228	180
32	1-1/4	165	-	103	231	180
40	1-1/2	178	-	115	240	250
50	2	178	216	130	255	250
65	2-1/2	190	241	160	355	300
80	3	203	283	180	360	300
100	4	229	305	214	400	300

六、應用

燃?xì)馄桨彘l閥兩閥座采用長包容面結構，無論閥門處于任何狀態，閘板密封副和閥座密封副在彈簧力的作用下始終緊貼在一起，閘板始終在兩閥座的包容面之間運動，管網中的雜質無法進入到閥腔中，閥門在全開和全關時，介質也無法侵入到閥腔內，使閥腔傳動機構及零部件不受到腐蝕，并且保證關閉可靠到位。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的燃?xì)馄桨彘l閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
