真空隔離閘閥

產品信息
產品型號：NKZ44H、NKZ64H	021-31261651
產品口徑：DN50-DN800	m.hsbf-brake.com
產品壓力：1.6MPa-10.0MPa	[email protected]
產品材質：	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、真空隔離閘閥概述

NKZ44H、NKZ64H真空隔離閘閥系列閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。該閥門適用于工作溫度＜425℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置，油氣適用于火電廠冷凝和真空負壓系統，起真空隔離密封作用。

二、真空隔離閘閥參數表

公稱通徑：DN50-DN800	公稱壓力：1.6MPa-10.0MPa
適用介質：水、蒸汽	閥體材質：碳鋼、不銹鋼

三、真空隔離閘閥的特點

1、設計了真空密封結構填料室，使系統與大氣隔離，具有良好的環保性能；
2、選材考究，復合國內外相關標準；
3、密封副配對合理，提高了密封性能，使用壽命長；
4、啟閉件采用平行閘板雙向彈性密封，摩擦力小，啟閉輕松，維修方便，密封可靠，性能優良；
5、閥桿經過調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性；
6、法蘭墊片采用復合材料，膨脹系數大、氣密性能好、保證系統與大氣隔離可靠。

四、真空隔離閘閥尺寸表

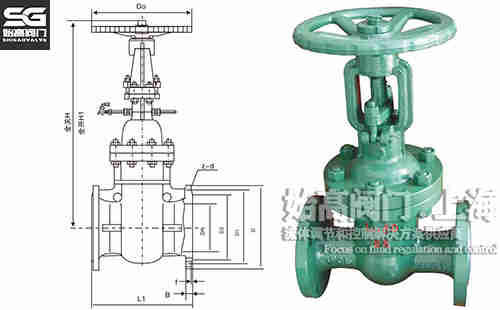

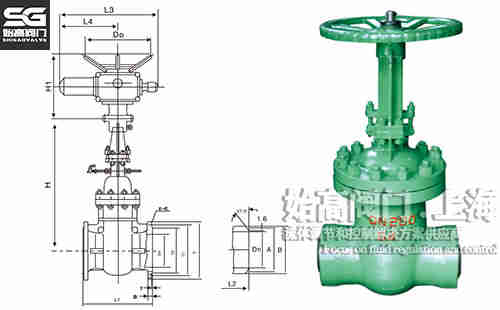

NKZ44H真空隔離閘閥尺寸 NKZ64H真空閘閥尺寸

DN	L	L2	D	D1	D2	Dn	A	B	H	H1	D0
50	250	216	160	125	100	49	57	64	398	457	250
65	270	241	180	145	120	66	73	82	438	514	250
80	280	283	195	160	135	78	89	94	456	539	300
100	300	305	215	180	155	96	108	115	514	614	300
125	325	381	245	210	185	121	133	144	600	730	350
150	350	403	280	240	210	146	159	172	680	825	350
200	400	419	335	295	265	202	219	222	800	1000	400

五、應用

真空閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關，不能作調節和節流。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的真空隔離閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
