水封閘閥

產品信息
產品型號：DSZ41H、DSZ61H	021-31261651
產品口徑：DN50-DN800	m.hsbf-brake.com
產品壓力：1.6MPa-10.0MPa	[email protected]
產品材質：鑄鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、水封閘閥概述

DSZ41H、DSZ61H水封閘閥適用于工作溫度＜425℃，工作介質為水、蒸汽和非腐蝕奇特的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

二、水封閘閥參數表

公稱通徑：DN50-DN800	公稱壓力：1.6MPa-10.0MPa
適用介質：水、蒸汽	適用溫度：0℃-425℃
閥體材質：鑄鋼、不銹鋼	連接方式：法蘭連接、對焊連接
設計與制造標準：GB12234-89	結構長度標準：GB12221-89
焊接端標準：GB12224-89	連接法蘭標準：JB/T79-94

三、水封閘閥的特點

1、閥蓋填料室具有水密封結構，當接口通入壓力為0.6-1.0MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密性；
2、采用雙閘板向彈性密封、啟閉靈活、迅速、密封可靠；
3、產品結構簡單、緊湊合理、檢修方便、使用壽命長；
4、閥門連接方式有法蘭和焊接，驅動方式為手動和氣動。

四、水封閘閥尺寸表

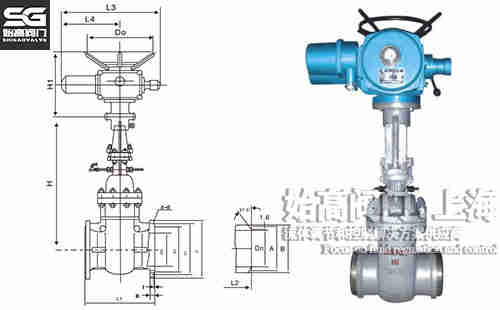

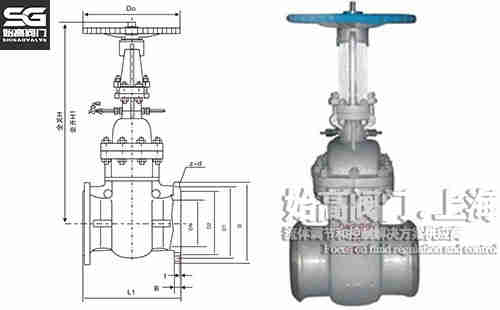

水封閘閥尺寸電動水封閘閥尺寸

DN	L	H	D	D1
50	250	620	58	50
65	270	714	75	65
80	280	765	91	79
100	300	840	110	97
125	325	852	136	121
150	350	875	163	146
200	400	1015	223	202

五、應用

水封閘閥適用于水、油品和非腐蝕性氣體的管路上作啟閉裝置用，適用壓力為1.0MPa-10.0MPa。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的水封閘閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
