GIQ氣動高真空蝶閥

產品信息
產品型號：GIQ	021-31261651
產品口徑：DN25-DN800	m.hsbf-brake.com
產品壓力：105~1.3×10-6	[email protected]
產品材質：碳鋼、不銹鋼	資料下載
. 詢價請直接撥打021-31261651至銷售部，或者通過右側企業QQ在線咨詢。
. 客戶提供：工作壓力、溫度、介質、連接方式、驅動方式等產品參數。
. 具體商定：是否含稅、交貨期、保質期、付款方式等事宜。
. 其他特殊要求需在詢價中說明。另公司可根據客戶要求配置各類驅動裝置。

一、氣動高真空蝶閥概述

GIQ氣動高真空蝶閥適用于高真空系統中用來接通或介質氣流之用。該閥以壓縮空氣為動力，通過電磁換向閥改變氣路方向，執行氣缸推動，使固定在轉動軸上的閥瓣旋轉90°實現閥門的開啟和關閉。主要適用的工作介質為空氣和非腐蝕性氣體。

二、氣動高真空蝶閥參數

公稱通徑：DN25-DN800
適用范圍(Pa)：10⁵~1.3×10^-6
閥門漏率(Pa.L/S)：≤1.3×10^-7
適用溫度：-25℃~80℃(丁腈橡膠)、-30℃~150℃(氟橡膠)
閥體材質：不銹鋼或碳鋼
安裝位置：任意
氣源壓力(MPa)：0.4-0.8
電源電壓：標準：AC220V/50Hz、特殊：AC110V/DC24V/DC12V等
信號反饋：標準：不帶反饋信號、特殊：磁性開關DC/AC5-240V

三、氣動高真空蝶閥尺寸表

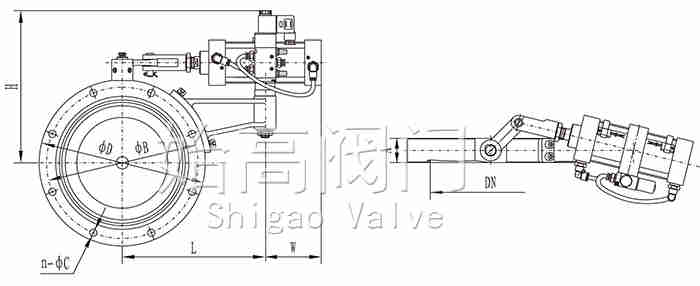

氣動高真空蝶閥尺寸圖

連接及外形尺寸(法蘭標準:JB919)：

單位：mm

型號	通徑	φD	φB	H	A	L	W	n-φc
GIQ-25	25	70	55	140	22	160	62	4-7
GIQ-32	32	78	64	144	22	160	62	4-7
GIQ-40	40	85	70	148	22	160	62	4-7
GIQ-50	50	110	90	161	22	160	62	4-9
GIQ-63	63	130	110	171	26	180	81	4-9
GIQ-80	80	145	125	178	30	180	81	4-9
GIQ-100	100	170	145	192	30	180	81	4-12
GIQ-125	125	195	170	209	35	207	86	4-12
GIQ-150	150	220	195	220	35	207	86	8-12
GIQ-200	200	275	250	252	40	236	100	8-12
GIQ-250	250	330	300	283	45	236	100	8-12
GIQ-300	300	380	350	329	55	280	118	8-14
GIQ-400	400	500	465	389	60	303	136	8-18

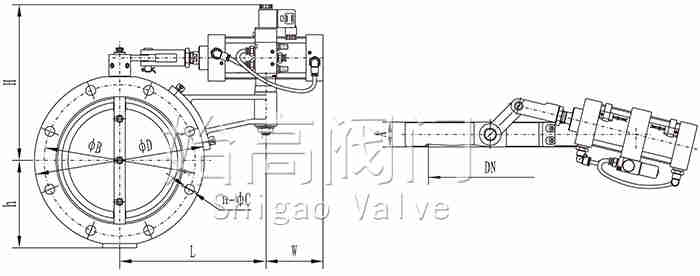

法蘭氣動高真空蝶閥尺寸圖

連接及外形尺寸(法蘭標準:GB/T6070)：

單位：mm

型號	通徑	φD	φB	H	h	A	L	W	n-φc
GIQ-50A	50	110	90	162	55	26	160	62	4-9
GIQ-63A	63	130	110	172	66	32	180	81	4-9
GIQ-80A	80	145	125	178	74	32	180	81	8-9
GIQ-100A	100	165	145	187	84	32	180	81	8-9
GIQ-125A	125	200	175	208	102	35	207	86	8-11
GIQ-150A	150	225	200	220	114	35	207	86	8-11
GIQ-200A	200	285	260	256	146	45	236	100	12-11
GIQ-250A	250	335	310	282	173	50	236	100	12-11
GIQ-300A	300	425	395	350	216	55	280	118	12-14
GIQ-400A	400	510	480	392	259	60	304	130	16-14
GIQ-500A	500	600	565	440	312	80	350	175	12-18
GIQ-600A	600	710	670	525	366	100	360	212	12-21
GIQ-800A	800	920	880	690	473	130	520	268	20-21

四、應用

真空閥門是指在真空系統中，用來改變氣流方向，調節氣流量大小，切斷或接通管路的真空系統元件。真空閥門關閉件是用橡膠密封圈或金屬密封圈來密封的。

溫馨提示：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的GIQ氣動高真空蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
